Contemporary Controls BACnet BASRT-B Applikationsanleitung Seite 2

Anwendungsleitfaden – BAS Router Data Sheet – BAS Router
BAS Router — BACnet
Der BAS Router ist in einem Metallgehäuse, welches
auf einer 35-mm Hutschiene montiert wird, untergebracht
und wird durch eine AC/DC 24 V (± 10%) Spannungs-
quelle versorgt. Der BAS Portable Router ist in einem
Kunststoffgehäuse untergebracht und wird durch den
USB-Anschluss am Laptop betrieben. Beide Geräte bieten
einen MS/TP Port und einen 10/100 Mbps Ethernet Port.
Der MS/TP Port bietet einen optisch isolierten Sende-
empfänger. Der Port hat eine austauschbare 3-Pin
Anschlussleiste für die EIA-485 Verbindung. Logisch
können 255 Geräte adressiert werden. Die Anzahl der
Geräte hängt von der physischen Gerätelast ab.
Bis zu 31 EIA-485 Volllast-Geräte können sich ein Bus-
Segment wie den BAS Router teilen. Bei Halblast-Geräten
können es 62 sein. Es werden alle Standard-MS/TP
Baud-Raten unterstützt — von 9.6 bis 76.8 kbps .
Der Ethernet Port bietet einen geschirmten RJ-45
Anschluss.
10/100 Mbps Ethernet mit Autonegotiation
und Auto-MDIX. Unterstützte Protokolle beinhalten
HTTP, IP, UDP, TCP, und BACnet/IP.

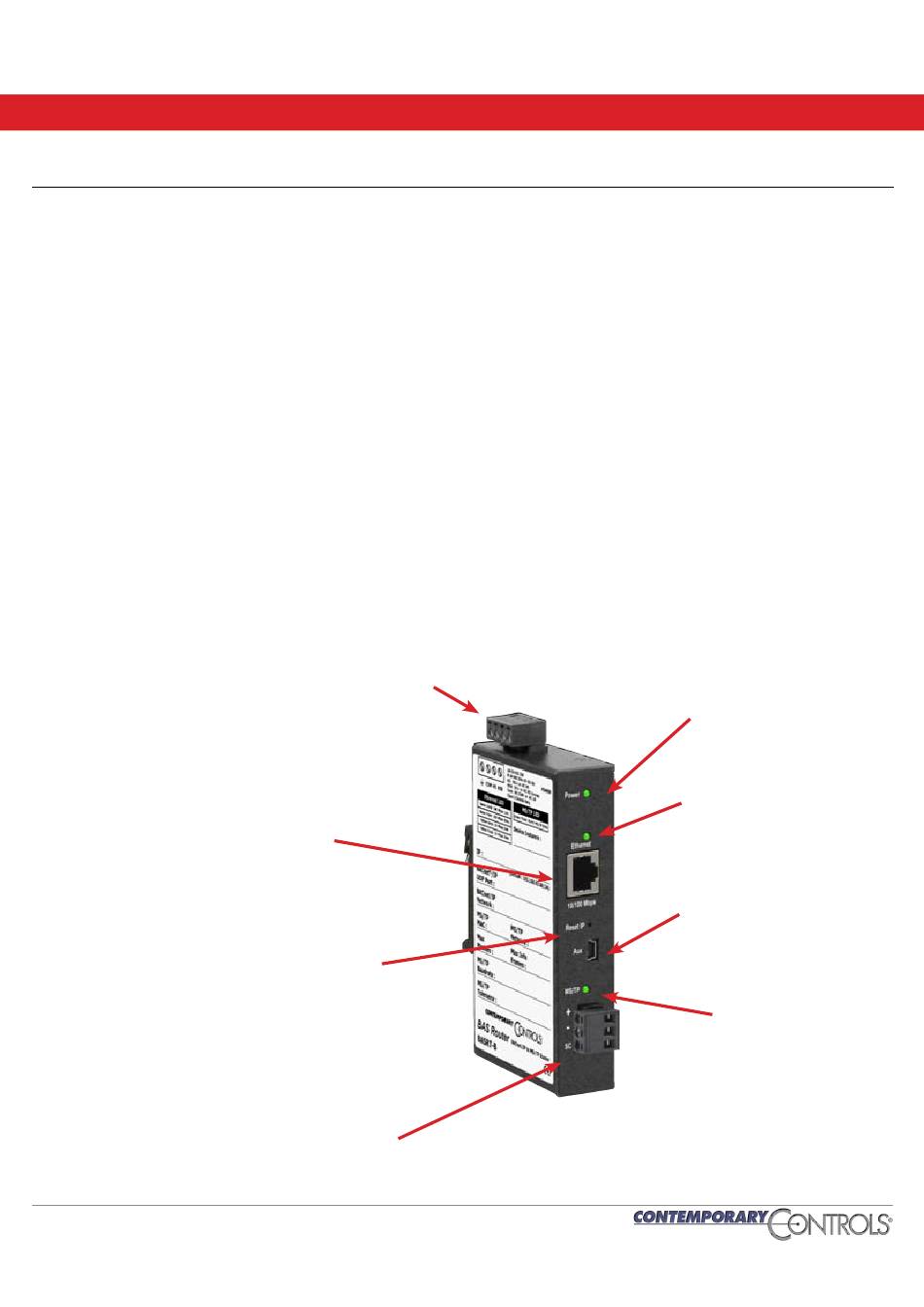

Knopf setzt den BAS Router
auf die Grundeinstellungs-IP-Adresse und
die Passwort-Grundeinstellungen zurück.
Verbindung mit Unterstützung für
2-Leitung nicht-isolierte Geräte
AG-BASRTB00-GA1
®
Multi-Network Router
Power Eingang
24 VAC/VDC 4 VA Halbwellen reguliert,
erlaubt Leistungsteilung mit anderen
Halbwellengeräten.
Ethernet
Reset IP
MS/TP
3-Leitung isolierte EIA-485
Durch Autonegotiation und Auto-MDIX passt der Router
automatisch Verbindungen an die angeschlossenen
Geräte an. Daher kann entweder ein Patch- oder ein
Crossover CAT5 Kabel für eine Zusammenschaltung
genutzt werden.
Ein integrierter Webserver erlaubt Inbetriebnahme und
Fehlerbehebung mit einem Standard-Webbrowser. Ein
Rückstell-Knopf am Router wird genutzt, um das Gerät
bei Bedarf auf die Hersteller IP zurückzusetzen. Drei LEDs
stehen zur Verfügung: Die Leistungs-LED leuchet grün,
wenn die korrekte Spannung anliegt. Eine zweifarbige
Ethernet LED leuchtet grün beim 100 Mbps Betrieb und
gelb bei 10 Mbps und zeigt Aktivität durch Blinken. Eine
grüne LED blinkt bei MS/TP Aktivität.
Interne MS/TP Vorspannungs- und Terminierungs-Jumper
erlauben flexible Vorspannungs- und Terminierungs-
Optionen. Diese können für Feldmitte-Installationen
entfernt werden.
Seite 2
Power LED
Power OK Indikator
Ethernet LED
zeigt Ethernet Aktivität an
Aux USB Anschluss
erlaubt Firmware Aktualisierung
MS/TP LED
zeigt MS/TP Aktivität an
