Contemporary Controls BACnet BASRT-B Applikationsanleitung Seite 8

Anwendungsleitfaden — BAS Router
Anwendung #6 BBMD Server
Wenn BACnet Geräte an IP Netzwerke angebunden werden,
ist es möglich, dass das IP Netzwerk durch die Nutzung des
IP Routers untervernetzt ist. Die meisten IP Router werden
Broadcast Nachrichten, welche kritisch für die BACnet Be-
dienung sind, nicht weiterleiten. Die Lösung besteht darin, die
BACnet/IP Broadcast Management Device (BBMD) Funktio-
nalität innerhalb des BACnet Internetzwerkes zu vereinen.
Das BBMD Konzept verlangt, dass eine von einem Subnet
stammende Broadcast Nachricht in eine gerichtete Nachricht
gekapselt und an alle Remote Subnets gesendet wird, da
diese direkten Nachrichten durch IP Router transportiert
werden. Sobald die verkapselten Nachrichten an den Remote
Subnets empfangen werden, dekodiert ein BBMD Gerät die
Nachricht und schickt sie als eine Broadcast Nachricht an sein
BACnet/IP Subnet 192.168.1.0/24
BBMD Freigabe
Bevor der BAS Router als BBMD agieren kann, muss er
konfiguriert werden. Auf die BBMD Setupseite kann durch
Drücken der Advanced Schaltfläche auf der BAS Router
Hauptwebsite zugegriffen werden. Auf dem Advanced Bild-
schirm wird BBMD durch Setzen eines Häkchens in einer
Box aktiviert. Es gibt zwei Möglichkeiten für den BBMD
UDP Port. Normalerweise stimmt der BACnet/IP UDP Wert
mit dem auf der Hauptwebsite überein, aber ein alternativer
Port kann ausgewählt werden. Eine Accept FDR Box (von
vornherein ausgewählt) erlaubt Fremdgeräten, sich mit dem
BBMD zu registrieren. Aber wenn der BBMD nicht verfügbar
ist, wird FDR ignoriert. Eine andere Schaltfläche greift auf
AG-BASRTB00-GA1
lokales Subnet zurück. Deshalb kann es sein, dass ein
BBMD Gerät an jedem Subnet präsent sein muss, um
die Kodier- und Dekodier-Funktion zur Verfügung zu
stellen. Jedoch ist dies nicht der Fall, wenn alle BACnet/IP
Geräte Foreign Device Registration (FDR) unterstützen.
Es ist mindestens ein BBMD Gerät erforderlich, welches
mit FDR Geräten an einem der Subnets platziert ist,
welche an diesem einen BBMD registriert sind. Dies

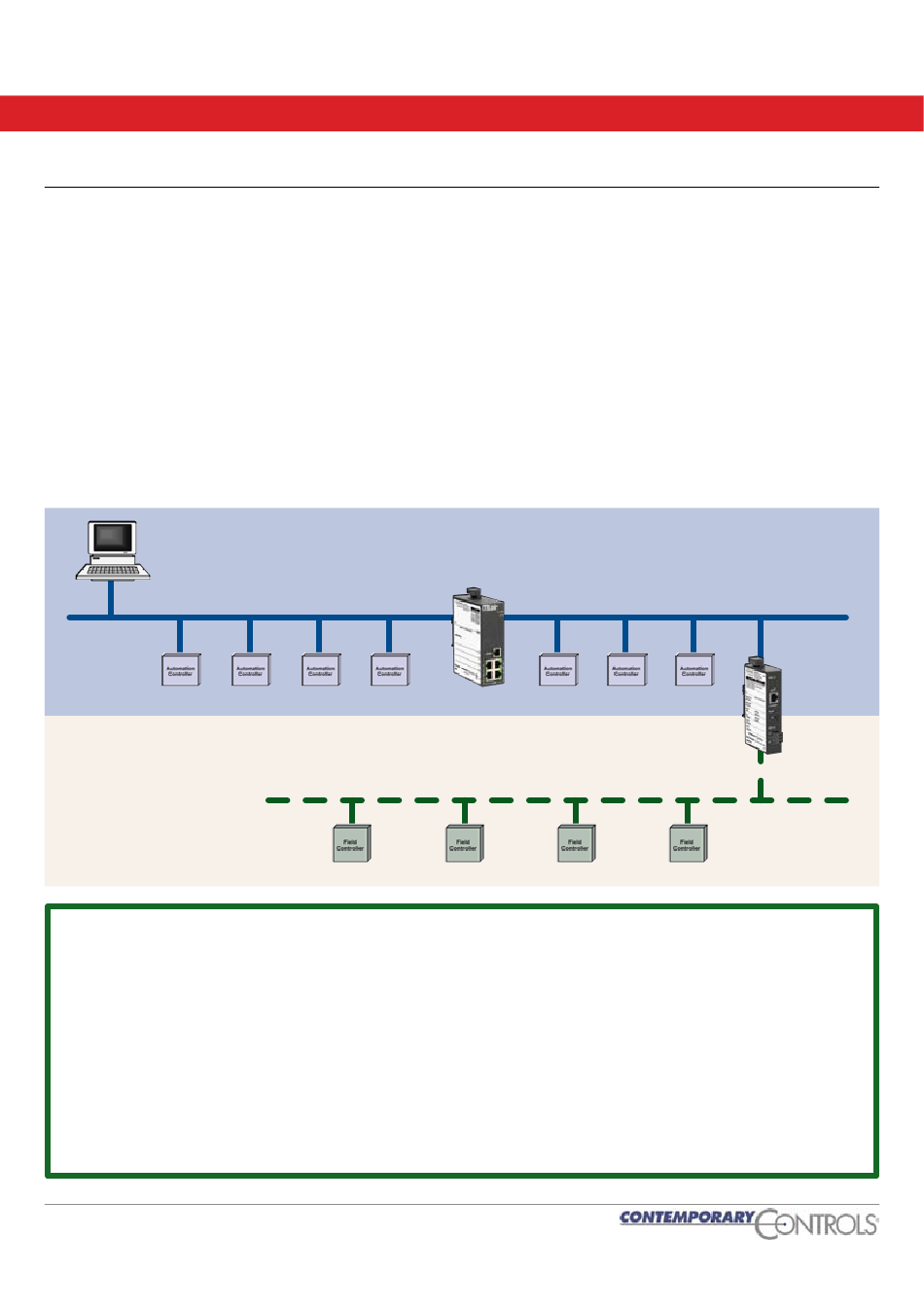

wird im Beispiel gezeigt mit einem BAS Router, welcher
BBMD Funktionalität bereitstellt, während sich fremde
Geräte registrieren können. Beachten Sie, dass eine
Verbindung zu einem BACnet MS/TP Netzwerk eine
Option ist.
EIPR IP Router
BACnet/IP Subnet 192.168.2.0/24
Optional BACnet MS/TP
den Broadcast Distribution Table (BDT) zurück.
In dieser Tabelle können bis zu fünf BBMDs durch
Spezifizierung ihrer IP Adressen und Subnetmasken
eingetragen werden. Beachten Sie, dass alle BBMDs
auf dem gleichen BACnet/IP Netzwerk wie der BAS
Router sein müssen.
Abschließend ermöglicht eine andere Schaltfläche
den Zugriff auf den Foreign Device Table (FDT),
welche alle Fremdgeräte, die sich mit dem BBMD
registriert haben, anzeigt.
Seite 8
BASRT-B
BACnet
Router
(BBMD
Enabled)
