Contemporary Controls BACnet BASRT-B Applikationsanleitung Seite 6

Anwendungsleitfaden — BAS Router

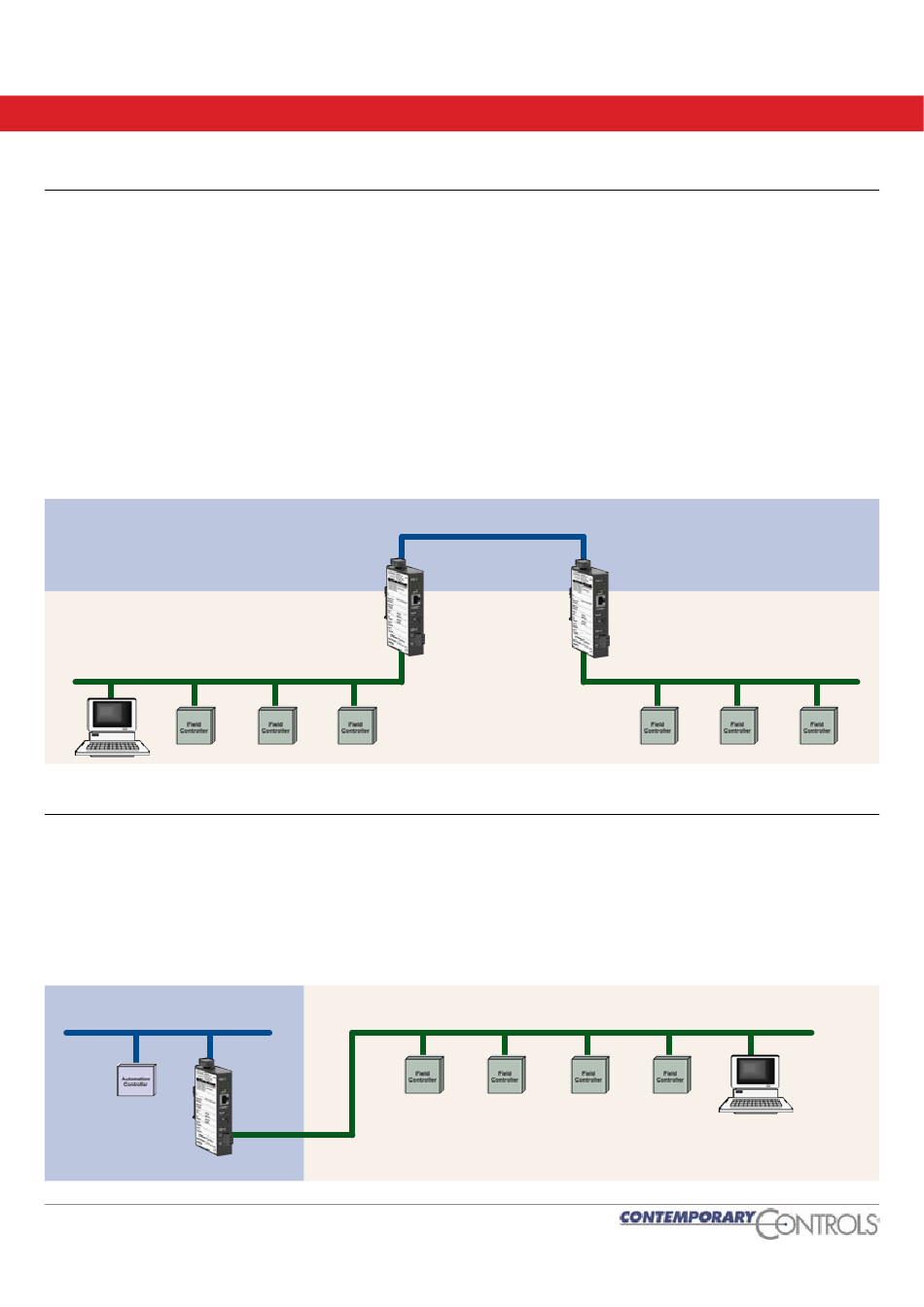

Anwendung #3
In einer Tunnelanwendung nutzt eine Niedriggeschwindig-
keitstechnologie eine Hochgeschwindigkeitstechnologie,
um Daten zwischen zwei Niedriggeschwindigkeitssegmenten
ohne jegliche Änderung im End-zu-End-Protokoll zu transpor-
tieren. Bei diesem Ansatz ist ein minimales Verständnis des
Hochgeschwindigkeitsprotokolls notwendig. In diesem Bei-
spiel müssen zwei BACnet MS/TP Netzwerke, welche in
separaten Gebäuden platziert sind, verbunden werden,
wobei keine Feldbus Leitung zwischen den beiden Gebäu-
den existiert. Stattdessen wird gewünscht, die existierende
Ethernet Verkabelung der Gebäude zu nutzen. Dies kann
durch die Nutzung von zwei BAS Routern erreicht werden.
Das Ergebnis ist ein 3-Kabel-Segment, welches jedes für
sich eine einmalige BACnet Netzwerknummer benötigt.
Die Lösung ist nicht auf zwei MS/TP Segmente begrenzt.
Zusätzliche Segmente, jedes mit einem BAS Router, können
BACnet MS/TP Netzwerk 1
Anwendung #4
Wenn Sie normalerweise daran denken, einen Router hinzu-
zufügen, denken Sie an BACnet/IP im Automationslevel und
BACnet MS/TP im Datenlevel. Allerdings ist es gut möglich,
ein MS/TP Netzwerk mit beiden Clients und Server einzu-
richten, welches erfolgreich nur im Datenlevel funktioniert.
Dies kann passieren, wenn die Datenausrüstung, welche
hinzugefügt werden muss, nur eine BACnet/IP Schnittstelle
hat. Der BAS Router wird auch in dieser Anwendung ausge-
BACnet/IP Netzwerk 2
AG-BASRTB00-GA1
Tunneln über BACnet/IP
BACnet/IP Automationsausrüstung zum MS/TP Netzwerk hinzufügen
BASRT-B
BACnet
Router
zusammen durch die Nutzung eines Ethernet Switches
hinzugefügt werden. Sobald die Daten über das Ethernet
getunnelt sind, kann dieser Vorteil auf alle Ethernet Verbin-
dungsprodukte, welche vorhanden sind, übertragen werden.
Zum Beispiel können die Verkabelungen zwischen Gebäuden
aus Glasfaser sein, wodurch das Maximum an elektrischer
Isolation bereitgestellt wird.
Die Nutzung eines Hochgeschwindigkeits-BACnet/IP-Tunnels
für zwei Niedriggeschwindigkeitsnetzwerke ist akzeptabel,
aber umgekehrt ist die Nutzung eines Niedriggeschwindigkeits-
MS/TP-Tunnels für zwei Hochgeschwindigkeitsnetzwerke nicht
akzeptabel. Mit einem Niedriggeschwindigkeitstunnel wie
MS/TP ist die maximale Nachrichtenanzahl immer noch zu
klein für die größeren Nachrichten des BACnet/IP. Dies sollte
vermieden werden.
BACnet/IP Netzwerk 3
zeichnet arbeiten. Verbinden Sie den BAS Router einfach
zwischen dem BACnet MS/TP Netzwerk und dem BACnet/IP
Gerät. Es wird keine Geschwindigkeitsverbesserung im
gesamten Internetzwerk geben, aber die neue Ausrüstung
wird verbunden sein.
BACnet MS/TP Netzwerk 1
Seite 6
BACnet MS/TP Netzwerk 2
