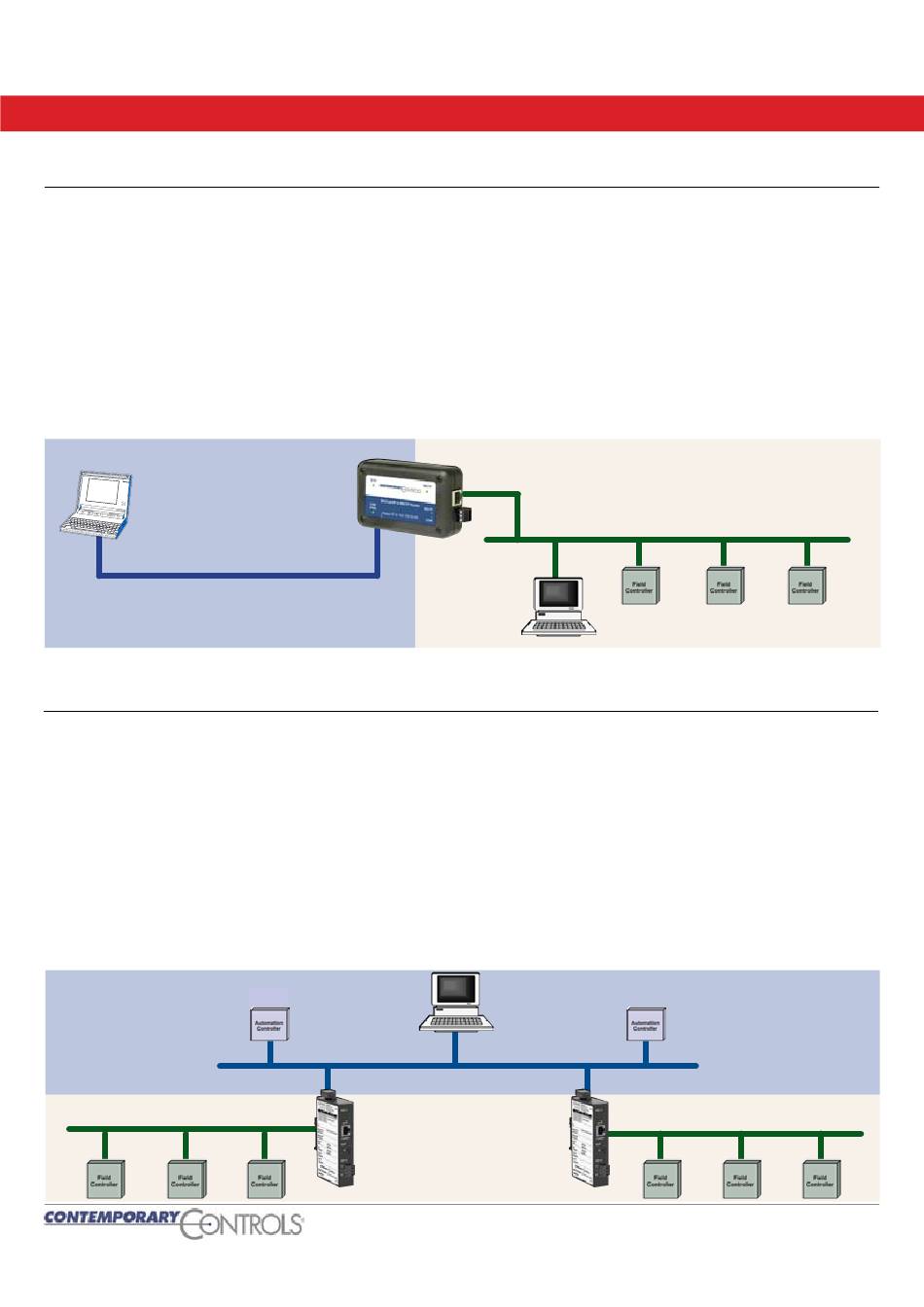

Anwendung #1
Manche BAS Inbetriebnahme Software wurde für eine
BACnet/IP Umgebung entwickelt, konnte aber zur Inbetrieb-
nahme von BACnet MS/TP Geräten genutzt werden, wenn
die passende Verbindung vorhanden war. Der BAS Portable
Router ist die perfekte Lösung für diese Anwendungen.
Der BACnet/IP Port am portablen Router wird mit dem
Laptop Ethernet Port mithilfe eines CAT5 Kabels verbunden,
während der MS/TP Port mit dem BACnet MS/TP Netzwerk
verbunden wird. Spannung für den portablen Router wird
von einem der Laptop USB Ports mithilfe eines USB-Kabels
abgeleitet.
BACnet/IP Netzwerk 2
Anwendung #2
Ein Vorteil des BACnet ist, dass das gleiche Protokoll sowohl
im Automationslevel als auch im Datenlevel, wo Datengeräte
betrieben werden, arbeiten kann. Die Automationsgeräte sind
BACnet/IP kompatible Bedienstationen (B-OWS) und Gebäu-
decontroller (B-BC), während die Datengeräte spezifische
Anwendungscontroller (B-ASCs) sind. Um diese beiden Level
zusammenzuschalten, ist ein BAS Router notwendig. Auf der
BACnet/IP Seite kann der BAS Router bis zu 100 Mbps
bedienen, während dieser Autonegotiation und Auto-MDIX
unterstützt. Auf der MS/TP Seite werden Baudraten bis zu
einer Grenze von 76.8 kbps unterstützt. Beachten Sie, dass
BACnet MS/TP Netzwerk 1
Inbetriebnahme BACnet MS/TP mithilfe eines Laptops
Automations- und Datenlevel des BACnets verbinden
BACnet/IP Netzwerk 3
Anwendungsleitfaden — BAS Router
Jedoch erfolgt keine Kommunikation über den USB Port.
Über die Webseite des portablen Routers wird die Baudrate
des MS/TP Ports auf den Wert des MS/TP Netzwerkes
gesetzt. Es gibt keine Auto-Bauding Option mit dem
portablen Router. Für das Ziel MS/TP Netzwerk muss
eine einmalige BACnet Netzwerkadresse von der des
BACnet/IP Netzwerkes, welches mit der Laptopverbindung
erstellt wurde, bestimmt werden. Es gibt keinen Grund, die
Nutzung mehrerer BAS Router im gleichen MS/TP Netzwerk
auszuschließen, solange einmalige BACnet Netzwerkzuwei-
sungen für jedes erstellte Netzwerk geschaffen wurden.
BACnet MS/TP Netzwerk 1
multiple BAS Router innerhalb des gleichen BACnet Netz-
werkes residieren können. Eine Gruppe von MS/TP Geräten,
welche an distanzierten Bereichen eines Gebäudes platziert
sind, können im gleichen BACnet/IP Netzwerk durch Nutzung
separater BAS Router verbunden werden. Dies könnte eine
bequemere Lösung als die Nutzung von EIA-485 Repeater
sein, um MS/TP Netzwerke, speziell wenn nicht alle MS/TP
Geräte bei der gleichen Baudrate arbeiten, zu erweitern. Die
Nutzung von Repeatern mit Auto-Bauding MS/TP Geräten
kann ebenso kompliziert sein.
