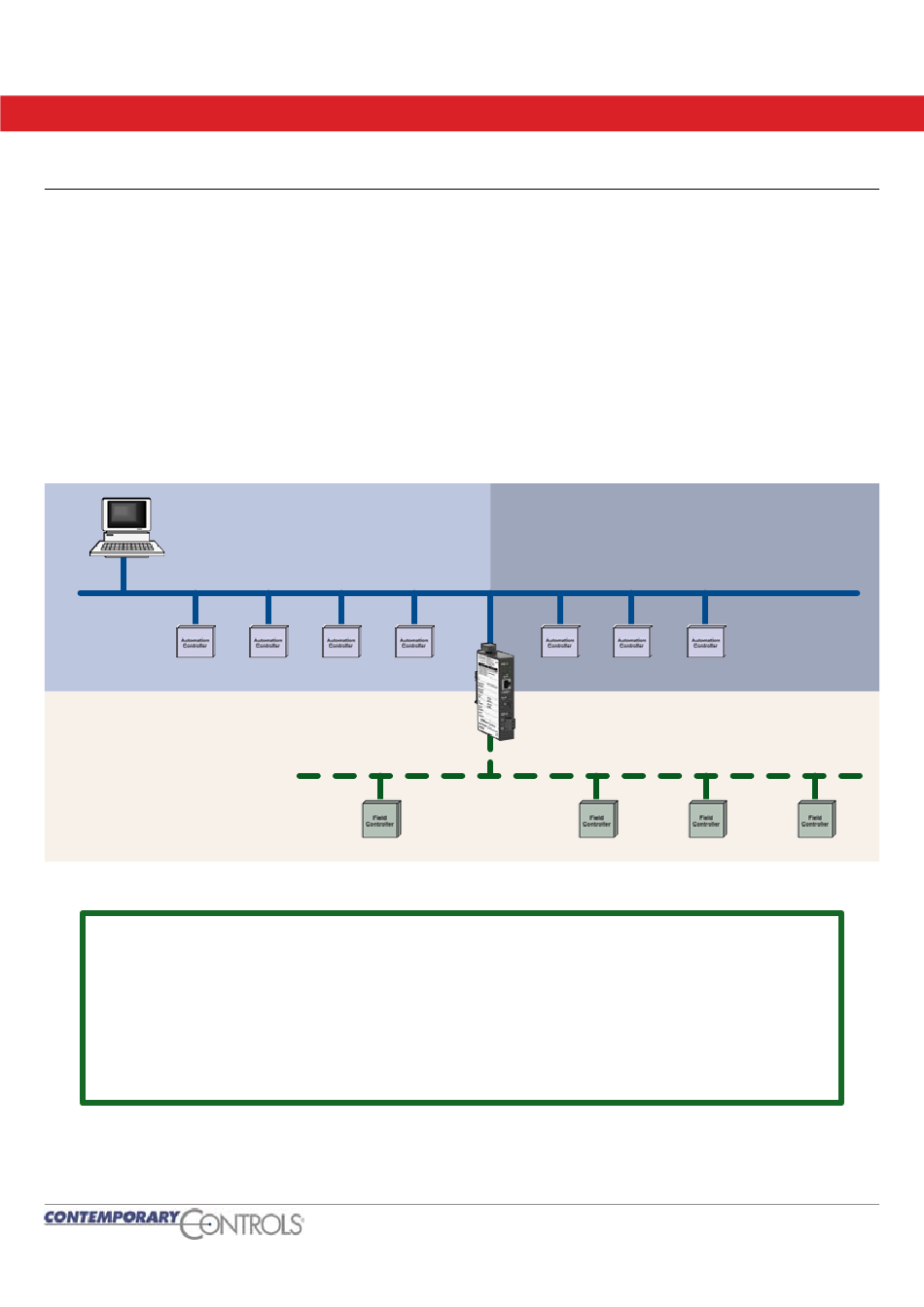

Anwendung #5 One-armed Router
Der BAS Router und der BAS Portable Router unterstützen
nicht nur BACnet/IP zu BACnet MS/TP Routing, BACnet
Ethernet kann zu diesen beiden hinzugefügt werden, um
ein 3-Wege-Routen zu unterstützen. Verwechseln Sie nicht
BACnet/IP und BACnet Ethernet. BACnet Ethernet nutzt
das Ethernet als seine Datenverbindungstechnologie und
MAC Adressen für Stationsadressierung. BACnet/IP muss
Ethernet überhaupt nicht nutzen. Wenn jedoch das Ether-
net mit einem BACnet/IP Gerät genutzt wird, muss auf das
Gerät durch seine IP Adresse und nicht nur durch seine
MAC Adresse zugegriffen werden. BACnet/IP zu BACnet
Ethernet Routen ist mit beiden BAS Routern möglich.
In solch einem Fall würde es keine Verbindung zum
BACnet Ethernet zu BACnet MS/TP
Bevor BACnet/IP populär wurde, wurde BACnet
Ethernet sowohl im Automations- als auch Datenlevel
genutzt. Es wird heutzutage immer noch genutzt –
wenn das Routen zwischen BACnet Ethernet und
BACnet MS/TP erforderlich ist. Sowohl der BAS
Router als auch der BAS Portable Router routen
zwischen BACnet Ethernet und BACnet MS/TP.
BACnet/IP
Anwendungsleitfaden — BAS Router
MS/TP Port am BAS Router geben. Es würde
nur eine Verbindung zum Ethernet Port am BAS
Router geben. Da es nur eine Verbindung gibt,
wird diese „one-armed routing" genannt. Wenn eine
Verbindung zum MS/TP immer noch gewünscht
wird, könnte dementsprechend eine Verbindung
für eine 3-Wege-Verbindung eingerichtet werden.
Der BAS Router kann gleichzeitig zwischen MS/TP,
BACnet/IP und BACnet Ethernet routen.
BASRT-B
BACnet
Router
Optional BACnet MS/TP
Um BACnet Ethernet Routen zu aktivieren, müs-
sen Sie die BAS Router Webseite so konfigu-
rieren, dass eine einzige nicht Null Netzwerk-
nummer für den Netzwerkparameter für das
BACnet Ethernet festgelegt wird. Das gilt auch
für die Netzwerkparameter des BACnet MS/TP.
