Montageanweisung Differenzdruck-Messumformer PS17
3.
Relais anschließen (Option)
Sie können das optionale Relais anschließen.
WARNUNG
Im Inneren des Geräts befinden sich möglicherweise
elektrische Leiter mit einer Spannung von 230 V (Option
Relais).
Vor dem Öffnen muss das Gerät spannungsfrei geschaltet
und gesichert sein!
Das Gerät darf nur von Fachpersonal geöffnet und
elektrisch angeschlossen werden.
1.
Das Gerät muss spannungsfrei und
geöffnet sein
(siehe 1. Gerät öffnen/schließen).
2.

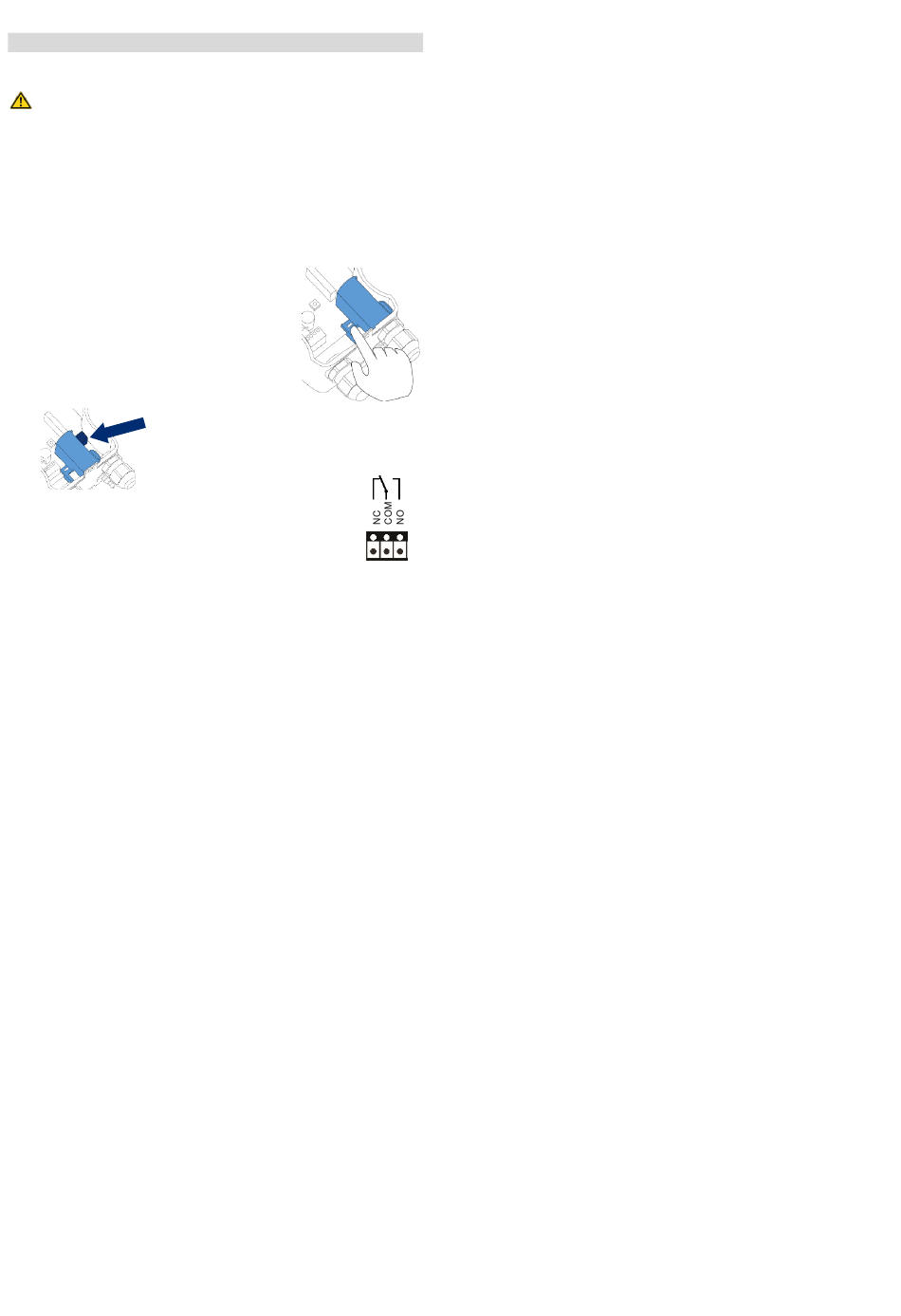

Schieben Sie die Schutzabdeckung für
den Relaisanschluss vorsichtig nach
links. Nutzen Sie dafür die Fläche, die
mit einem Pfeil markiert ist (oberhalb
des Zeigefingers).
3. Nun haben Sie Zugang zur
Relais-Anschlussklemme.
4.
Schließen Sie die Versorgungsspannung des
Relais entsprechend des Anschlussplans an, der
sich auch auf der Leiterplatte über der
Anschlussklemme befindet:
5.
Verwenden Sie dazu die gleiche Vorgehensweise, wie in
Punkt 2. Versorgungsspannung anschließen.
6.
Schieben Sie die Abdeckung wieder vorsichtig nach rechts
bis sie einrastet. Achten Sie dabei darauf, dass sich alle
Relais-Anschlusskabel unter der Abdeckung befinden.
Das Relais ist nun angeschlossen.
Schließen Sie das Gerät wieder.
© 19.03.2019, Kö
- 3 -
7100.006154 Montageanweisung PS17
