Montageanweisung Differenzdruck-Messumformer PS17

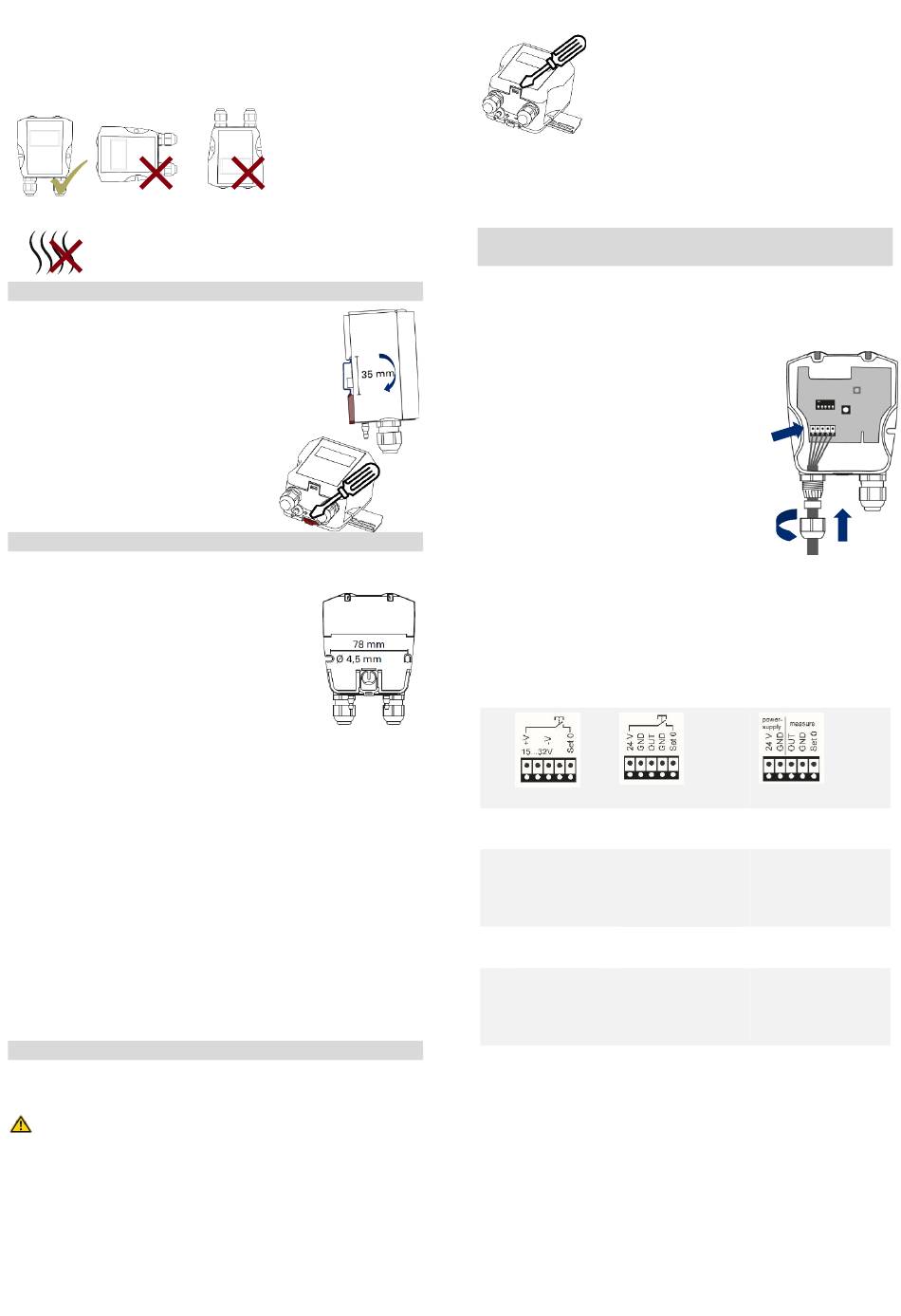

Gerät montieren
Sie können das Gerät auf eine Hutschiene montieren oder an
eine Wand anschrauben.
Beachten Sie die empfohlene Einbaulage.
Bringen Sie das Gerät nicht in unmittelbarer Nähe
von Wärme- und Strahlungsquellen an.
1.
Auf eine Hutschiene montieren/demontieren
Das Gehäuse ist für die Hutschienenmontage
vorbereitet.
1.
Setzen Sie das Gehäuse an der
gewünschten Position mit der oberen
Aussparung auf die Hutschiene.
2.
Rasten Sie es ein, indem Sie das Gerät nach
unten drücken.
Das Gerat ist nun montiert.
Hinweis: Um das Gerät zu demontieren,
ziehen Sie die rote Lasche mithilfe
eines Schraubenziehers nach unten.
2.
An die Wand anschrauben
Sie können das Gerät mit 2 Schrauben an der Wand befestigen.
1.
Bereiten Sie die Bohrlöcher vor.
2.
Setzen Sie das Gerät an die Wand.
3.
Drehen Sie zuerst die rechte Schraube
in die Wand und ziehen Sie sie noch
nicht ganz fest.
4.
Drehen Sie die linke Schraube ein.
5.
Nutzen Sie die Langlöcher zur
Ausrichtung/Justage.
6.
Ziehen Sie dann alle Schrauben fest an.
Das Gerät ist nun an der Wand installiert.
Schläuche anschließen
Sie können Schläuche mit 4 oder 6 mm Innendurchmesser
anschließen. Wo Sie welchen Schlauch anschließen bekommen
Sie als Anweisung von Ihrem Planer.
Elektrisch anschließen
Um das Gerät elektrisch anzuschließen müssen Sie feststellen,
welche Anschlussvariante Ihnen vorliegt. Bei Versionen mit
Kabelverschraubungen müssen Sie das Gehäuse öffnen, um
das Gerät anzuschließen.
Sonderversionen mit M12-Versorgungsstecker schließen Sie mit
dem vorbereiteten Gegensteckern vor Ort an. Details erhalten
Sie in diesem Fall bei Ihrem Planer.
1.
Gerät öffnen/schließen
Um das Gerät elektrisch anzuschließen müssen Sie den Deckel
des Geräts vorsichtig öffnen.
WARNUNG
Im Inneren des Geräts befinden sich möglicherweise
elektrische Leiter mit einer Spannung von 230 V (Option
Relais).
Vor dem Öffnen muss das Gerät spannungsfrei geschaltet
und gesichert sein! Das Gerät darf nur von Fachpersonal
geöffnet und elektrisch angeschlossen werden.
© 19.03.2019, Kö
Hinweis: Um das Gerät zu schließen, drücken Sie den Deckel
vorsichtig in die Richtung der Verschlusslasche des Gehäuses,
bis es einrastet. Vergewissern Sie sich, dass das Gerät
ordentlich geschlossen ist, damit der IP-Schutz gegeben ist.
2.
Versorgungsspannung und Ausgangssignal
anschließen
Sie können die Versorgungsspannung, das Ausgangssignal und
den Nullierungseingang anschließen. Bei Geräten mit
Kabelverschraubungen werden die Kabel durch das Gehäuse zu
den Anschlussklemmen geführt.
1.
Öffnen Sie die Kabelverschraubungen
und fädeln Sie das Kabel ein.
2.
Führen Sie die Kabelenden in das
Gehäuse.
3.
Die Anschlussklemmen befinden sich
unten links auf der Leiterplatte.
4.
Schließen Sie die Kabelenden
entsprechend Ihrer Variante an (siehe
auch Anschlussplan im Gehäusedeckel).
5.
Fragen Sie Ihren Planer, ob der digitale
Nullierungseingang (Set 0) genutzt wird.
6.
Kontrollieren Sie den Anschluss und
verschließen Sie die
Kabelverschraubung.
Anschlussplan der Versorgungsvarianten:
ZWL
2-Leiter
15 .. 32 VDC
1 2 3 4 5
1
+ Anschluss
2
nicht belegt
3
- Anschluss
4
nicht belegt
5
Nullierungs-
eingang
+24V = aktiv
Das Gerät ist nun angeschlossen.
Ausblick: Das Gerät benötigt bei der Erstinbetriebnahme eine
Einlaufzeit von ca. 15 Minuten. Während dieser Zeit kann sich
das Ausgangssignal unstabil verhalten.
- 2 -
