Fußschalter und Vakuumpumpe anschließen (optional)
Der Fußschalter kann nur zusammen mit der optionalen Vakuumpumpe verwendet werden.
Verbinden Sie ein Ende des Vakuumschlauchs (1) mit dem Anschluss auf der Rückseite der
1.
Vakuumpumpe und das andere Ende mit dem Anschluss an der rechten Seite des Systems.
Verbinden Sie das Kabel (2) des Fußschalters (3) mit dem Anschluss auf der rechten Seite des Systems.
2.
Verbinden Sie das andere Kabel (4) des Fußschalters (3) mit dem Anschluss an der Steuerung (5) der
3.
Vakuumpumpe.
WICHTIG: Informationen zur korrekten Trennung des Kabels des Fußschalters von der Steuerung
und dem eXact Auto-Scan finden Sie unten.
Achten Sie darauf, dass Sie an der Steuerung (4) die für Ihr Land richtige Spannung gewählt
4.
haben (6).
Verbinden Sie das abnehmbare Netzkabel (7) mit der Steuerung (5), und stecken Sie das Netzkabel
5.
in eine leicht zugängliche, geerdete Wandsteckdose. Hinweis: Bitte verwenden Sie nur das
zugelassene Netzkabel, das Sie von X-Rite erhalten haben. Andere Kabel können die Zulassung
oder Genehmigung zur Verwendung des Gerät verletzen. Bitte wenden Sie sich an X-Rite, um ein
Ersatzkabel für dieses Gerät zu erhalten.

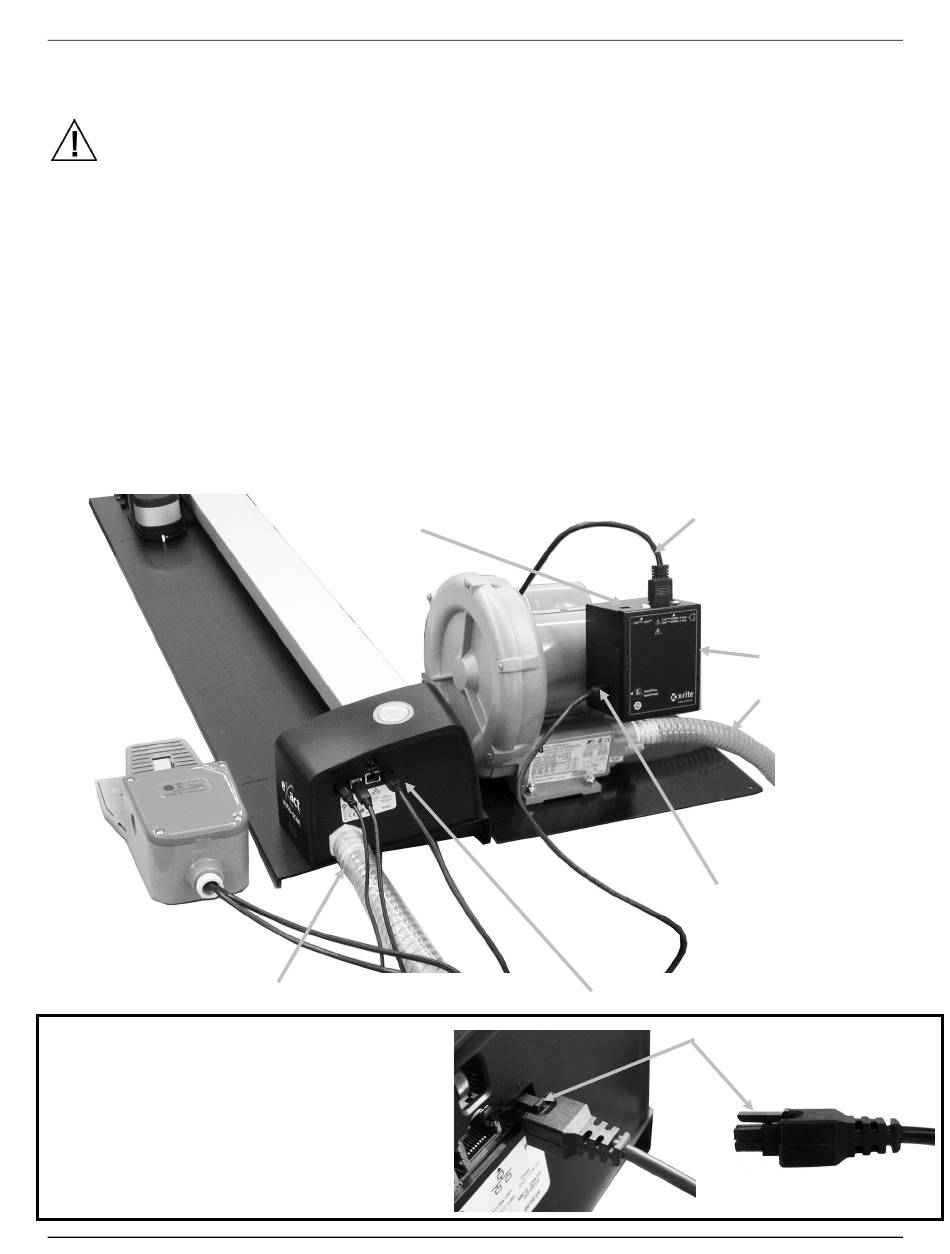

Fußschalter (3)
Vakuumschlauch (1)
Korrekte Trennung des Kabels des Fußschalters
1. Drücken Sie den Clip auf dem Stecker nach
unten.
2. Ziehen Sie den Stecker vorsichtig heraus.
Spannungs-
wahlschalter (6)
e X a c t A u t o - S c a n S y s t e m
Netzkabel (7)
Steuerung (5)
Vakuumschlauch (1)
Fußschalterkabel (4)
Fußschalterkabel (2)
Steckerclip
