e X a c t A u t o - S c a n S y s t e m

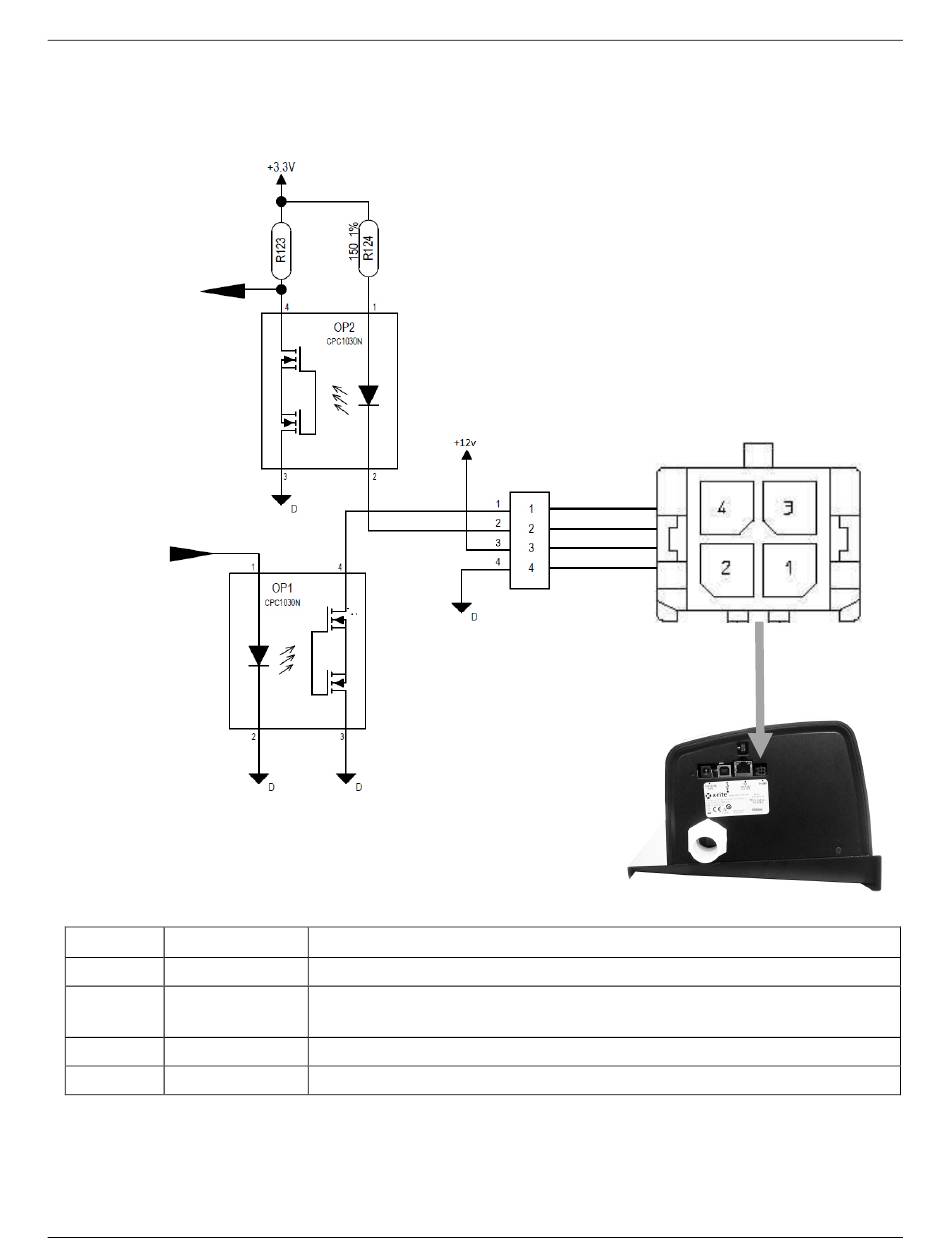

Anschlussdiagramm Vakuumpumpe/Fußschalter
EINGANG
AUSGANG
Pin
Name
1
Ausgabe
2
Eingabe
3
+12 V
4
GND
20
Das CPC1030 hat eine maximale
Spannung von 120 mA.
Externe Steuerungsleitung: bis zu 120 mA Spannung während der Messung.
Externe Triggerleitung: schaltet bei Erdung Laser ein. Falls der Laser schon
eingeschaltet ist, dann wird eine Messung eingeleitet.
Liefert +12 VDC, bis zu 500 mA (nicht abgesichert).
Beschreibung
Gleichstromerdung
