Solar-Log Sensor Box Professional Plus Installation Seite 18

Los cables de los sensores opcionales no se deben prolongar.
El sensor se debe montar horizontalmente.
6.4 Cableado de las conducciones de datos al Solar-Log™
El Sensor Box Professional Plus se conecta mediante la interfaz RS485 en el Solar-Log™. El cable de
conexión entre el sensor de radiación y el Solar-Log™ tiene 4 hilos y comprende la alimentación eléctrica
de 12 V y la conducción de datos al Solar-Log™. No es necesaria ninguna fuente de alimentación adicional.
El cable de conexión se puede prolongar (máx. 50 m), pero se debe garantizar la tensión de alimentación
de 10,5 V al final del cable. Seleccione una sección transversal de cable más grande para recorridos más
largos. En exteriores, la conexión por cable debe estar protegida de manera adecuada conforme IP54. El
cableado en interiores se puede realizar con un cable de datos blindado. El blindaje se debe conectar con
una conexión equipotencial. Los cuatro hilos del cable de conexión se deben conectar con el conector de 4
polos del Solar-Log™.
¡Advertencia!
Intercambiar los cables de conexión puede provocar daños al sensor.

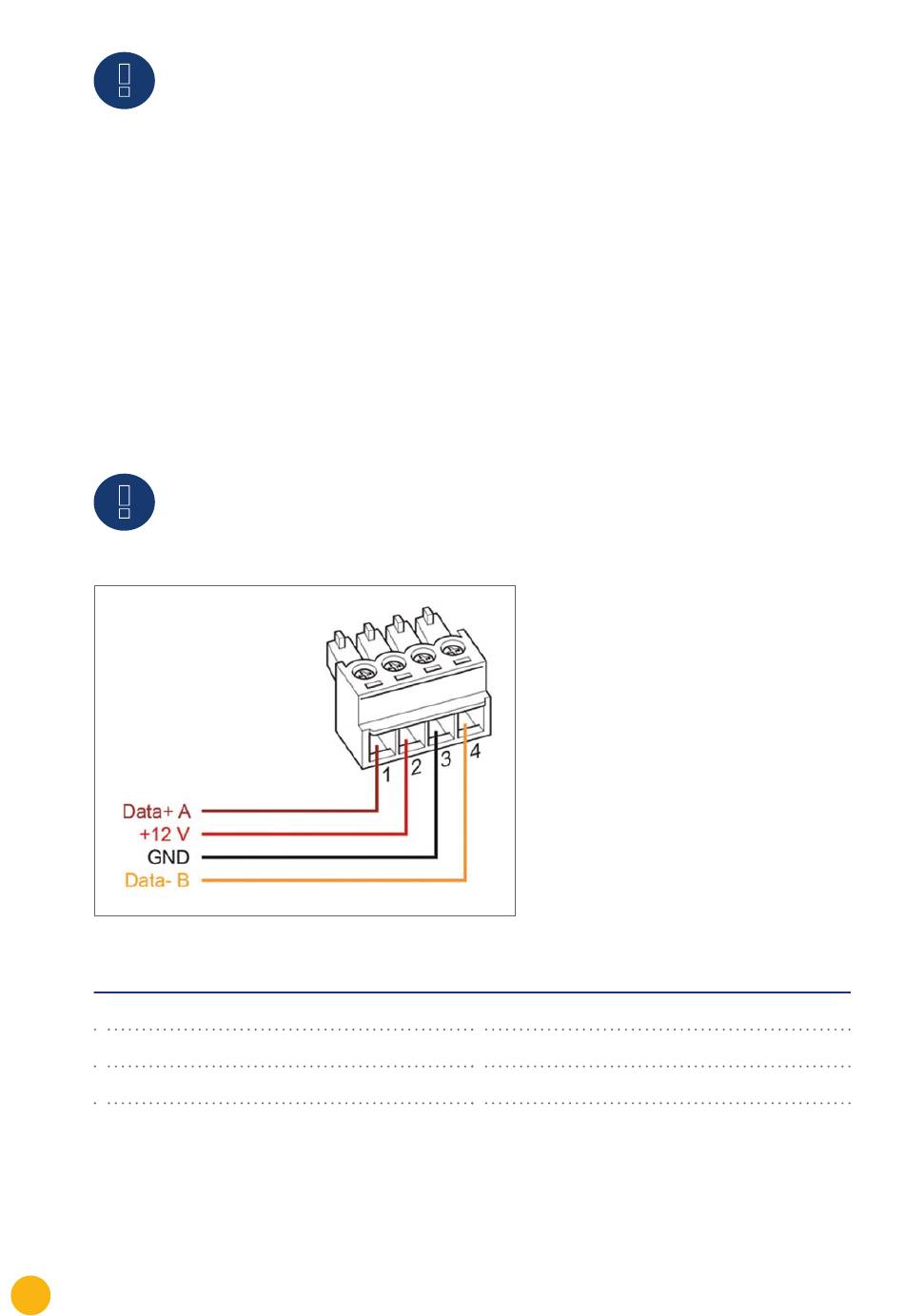

Conector de regleta de bornes Solar-Log™
1 (Data+)
2 (+12 V)
3 (GND)
4 (Data-)
18
Sensor Box Professional Plus
Data+ A (marrón)
+12 V (rojo)
GND (negro)
Data- B (naranja)
