De kabels van de optionele sensoren mogen niet worden verlengd.
De sensor moet horizontaal worden gemonteerd.
5.4 Installeren van de gegevenskabels naar de Solar-Log™
De aansluiting van de Sensor Box Professional Plus vindt plaats via de RS485- interface op de Solar-Log™.
De verbindingskabel tussen instralingssensor en Solar-Log™ is 4-aderig en bevat de 12 V-voeding en de
gegevenskabel naar de Solar-Log™. Een afzonderlijke voeding is niet nodig.
De verbindingskabel mag worden verlengd (max. 50 m), maar de voedingsspanning van 10,5 V dient aan
het einde van de kabel te zijn gewaarborgd. Kies bij langere afstanden een grotere kabeldoorsnede. Buiten
dient de kabelverbinding dienovereenkomstig te worden beschermd (IP54). De bekabeling binnen kan
plaatsvinden met een afgeschermde gegevenskabel. De afscherming dient te worden verbonden met een
potentiaalvereffeningsrail. De vier aders van de aansluitkabel moeten met de 4-polige aansluitstekker van
de Solar-Log™ worden verbonden.
Opgelet!
Verwisselen van de aansluitkabels kan leiden tot beschadiging van de sensor.

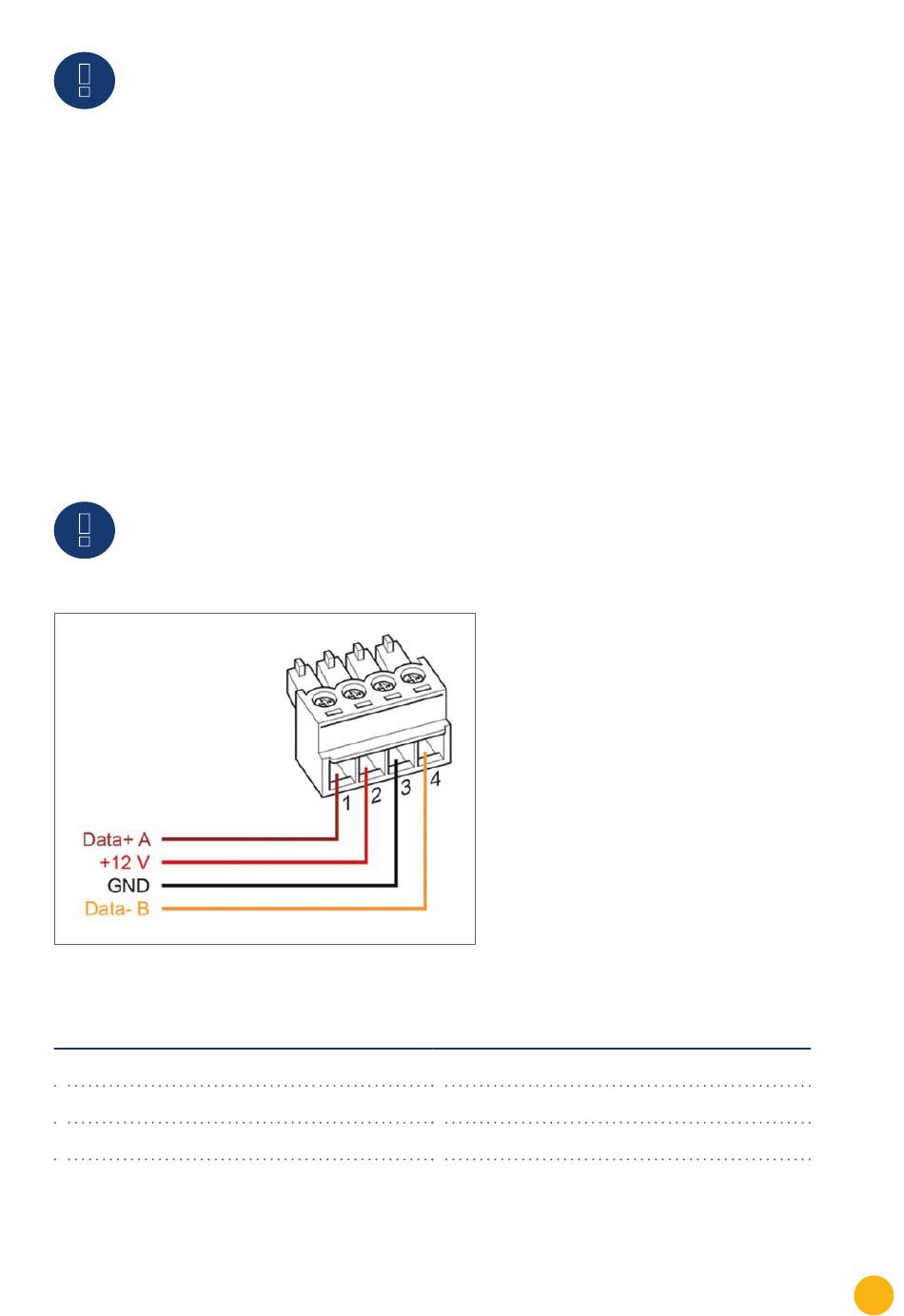

Klemmenstrookstekker Solar-Log™
1 (Data+)
2 (+12 V)
3 (GND)
4 (Data-)
Sensor Box Professional Plus
Data+ A (bruin)
+12 V (rood)
GND (zwart)
Data- B (oranje)
