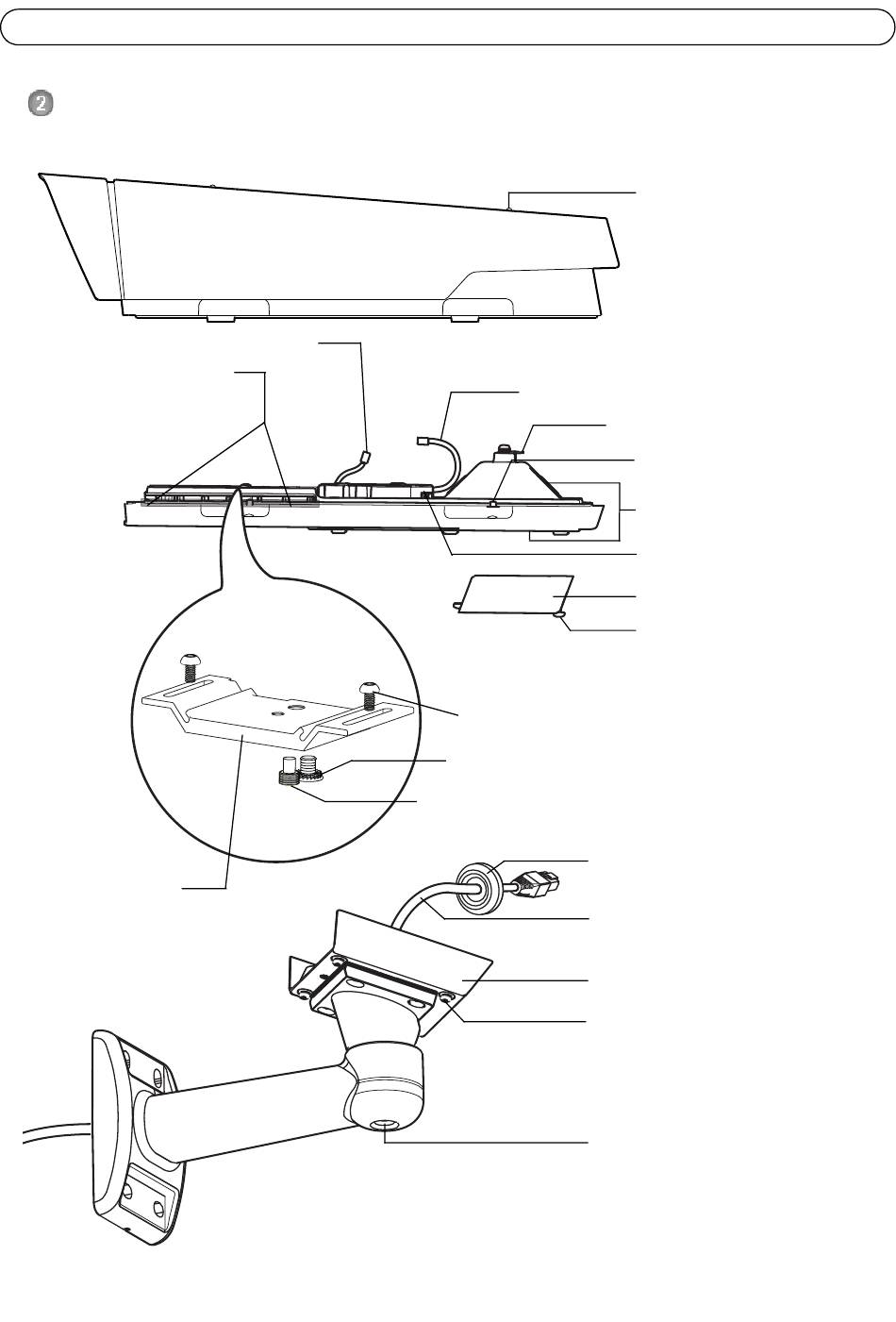

Vue d'ensemble du matériel
Pare-soleil et couvercle supérieur
Radiateurs
Attention ! Peuvent
être chauds
Couvercle
inférieur
Support
Support mural
Câble d'E/S
AXIS T9E05/T92E20 Guide d'utilisation
Câble réseau
Vis du support (2x)
Vis et rondelle de la caméra
Vis de stabilisation
Joint
Câble réseau (acheminement
à travers le support mural)
Adaptateur de support
Vis d'adaptateur de support (x4)
Vis de réglage du support
Exemple illustré : Caisson d'extérieur AXIS T92E20
Vis de réglage du
pare-soleil (x2)
Patte de fil de sécurité
Vis du couvercle inférieur
(x4)
Trous pour câbles
Connecteur réseau
Couvercle de câble
Vis du couvercle de câble
(x2)
