D
®

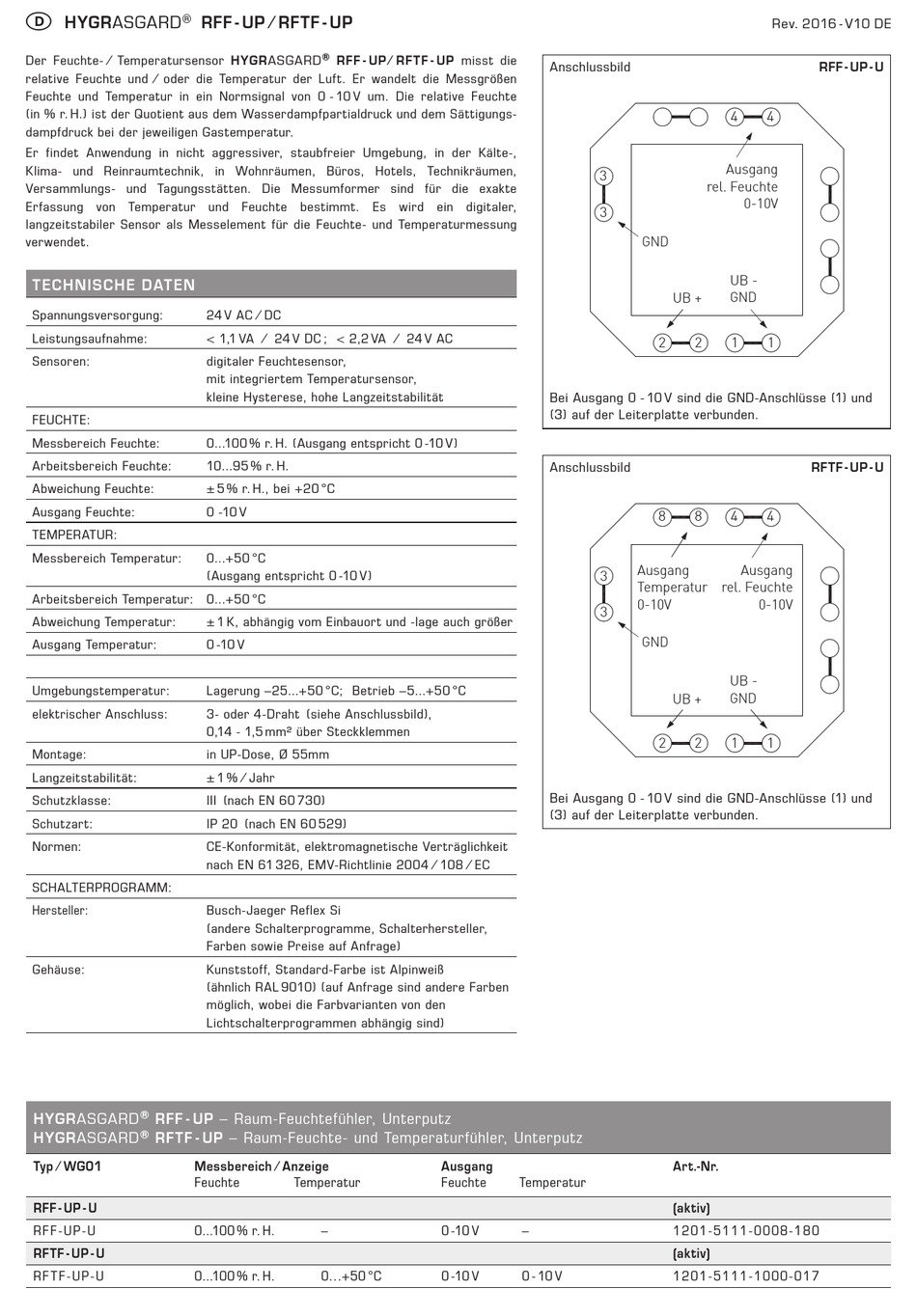

HYGRASGARD
Der Feuchte- ⁄ Temperatursensor HYGRASGARD
relative Feuchte und ⁄ oder die Temperatur der Luft. Er wandelt die Messgrößen
Feuchte und Temperatur in ein Norm signal von 0 - 10 V um. Die relative Feuchte
(in % r. H.) ist der Quotient aus dem Wasserdampf partialdruck und dem Sättigungs-
dampfdruck bei der jeweiligen Gastemperatur.
Er findet Anwendung in nicht aggressiver, staubfreier Umgebung, in der Kälte-,
Klima- und Reinraumtechnik, in Wohnräumen, Büros, Hotels, Technik räumen,
Versammlungs- und Tagungsstätten. Die Messumformer sind für die exakte
Erfassung von Temperatur und Feuchte bestimmt. Es wird ein digitaler,
langzeitstabiler Sensor als Messelement für die Feuchte- und Temperatur messung
verwendet.
TECHNISCHE DATEN
Spannungsversorgung:
Leistungsaufnahme:
Sensoren:
FEUCHTE:
Messbereich Feuchte:
Arbeitsbereich Feuchte:
Abweichung Feuchte:
Ausgang Feuchte:
TEMPERATUR:
Messbereich Temperatur:
Arbeitsbereich Temperatur: 0...+50 °C
Abweichung Temperatur:
Ausgang Temperatur:
Umgebungstemperatur:
elektrischer Anschluss:
Montage:
Langzeitstabilität:
Schutzklasse:
Schutzart:
Normen:
SCHALTERPROGRAMM:
Hersteller:
Gehäuse:
HYGRASGARD
®
RFF - UP – Raum-Feuchtefühler, Unterputz
®
HYGRASGARD
RFTF - UP – Raum-Feuchte- und Temperaturfühler, Unterputz
Typ ⁄ WG01
Messbereich ⁄ Anzeige
Feuchte
RFF - UP - U
R F F - U P - U
0...100 % r. H.
RFTF - UP - U
R F T F - U P - U
0...100 % r. H.
RFF - UP ⁄ RFTF - UP
®
RFF - UP ⁄ RFTF - UP misst die
24 V AC ⁄ DC
< 1,1 VA ⁄ 24 V DC ; < 2,2 VA ⁄ 24 V AC
digitaler Feuchtesensor,
mit integriertem Temperatursensor,
kleine Hysterese, hohe Langzeitstabilität
0...100 % r. H. (Ausgang entspricht 0 -10 V)
10...95 % r. H.
± 5 % r. H., bei +20 °C
0 -10 V
0...+50 °C
(Ausgang entspricht 0 -10 V)
± 1 K, abhängig vom Einbauort und -lage auch größer
0 -10 V
Lagerung –25...+50 °C; Betrieb –5...+50 °C
3- oder 4-Draht (siehe Anschlussbild),
0,14 - 1,5 mm² über Steckklemmen
in UP-Dose, Ø 55mm
± 1 % ⁄ Jahr
III (nach EN 60 730)
IP 20 (nach EN 60 529)
CE-Konformität, elektromagnetische Verträglichkeit
nach EN 61 326, EMV-Richtlinie 2004 ⁄ 108 ⁄ EC
Busch-Jaeger Reflex Si
(andere Schalterprogramme, Schalterhersteller,
Farben sowie Preise auf Anfrage)
Kunststoff, Standard-Farbe ist Alpinweiß
(ähnlich RAL 9010) (auf Anfrage sind andere Farben
möglich, wobei die Farb varianten von den
Lichtschalterprogrammen abhängig sind)
Temperatur
–
0...+50 °C
Anschlussbild
3
3
Bei Ausgang 0 - 10 V sind die GND-Anschlüsse (1) und
(3) auf der Leiterplatte verbunden.
Anschlussbild
3
3
Bei Ausgang 0 - 10 V sind die GND-Anschlüsse (1) und
(3) auf der Leiterplatte verbunden.
Ausgang
Feuchte
Temperatur
0 -10 V
–
0 -10 V
0 - 10 V
Rev. 2016 - V10 DE
4
4
Ausgang
rel. Feuchte
0-10V
GND
UB -
UB +
GND
2
2
1
1
8
8
4
4
Ausgang
Ausgang
Temperatur
rel. Feuchte
0-10V
0-10V
GND
UB -
UB +
GND
2
2
1
1
Art.-Nr.
(aktiv)
1201-5111-0008-180
(aktiv)
1201-5111-1000-017
RFF - UP - U
RFTF - UP - U
