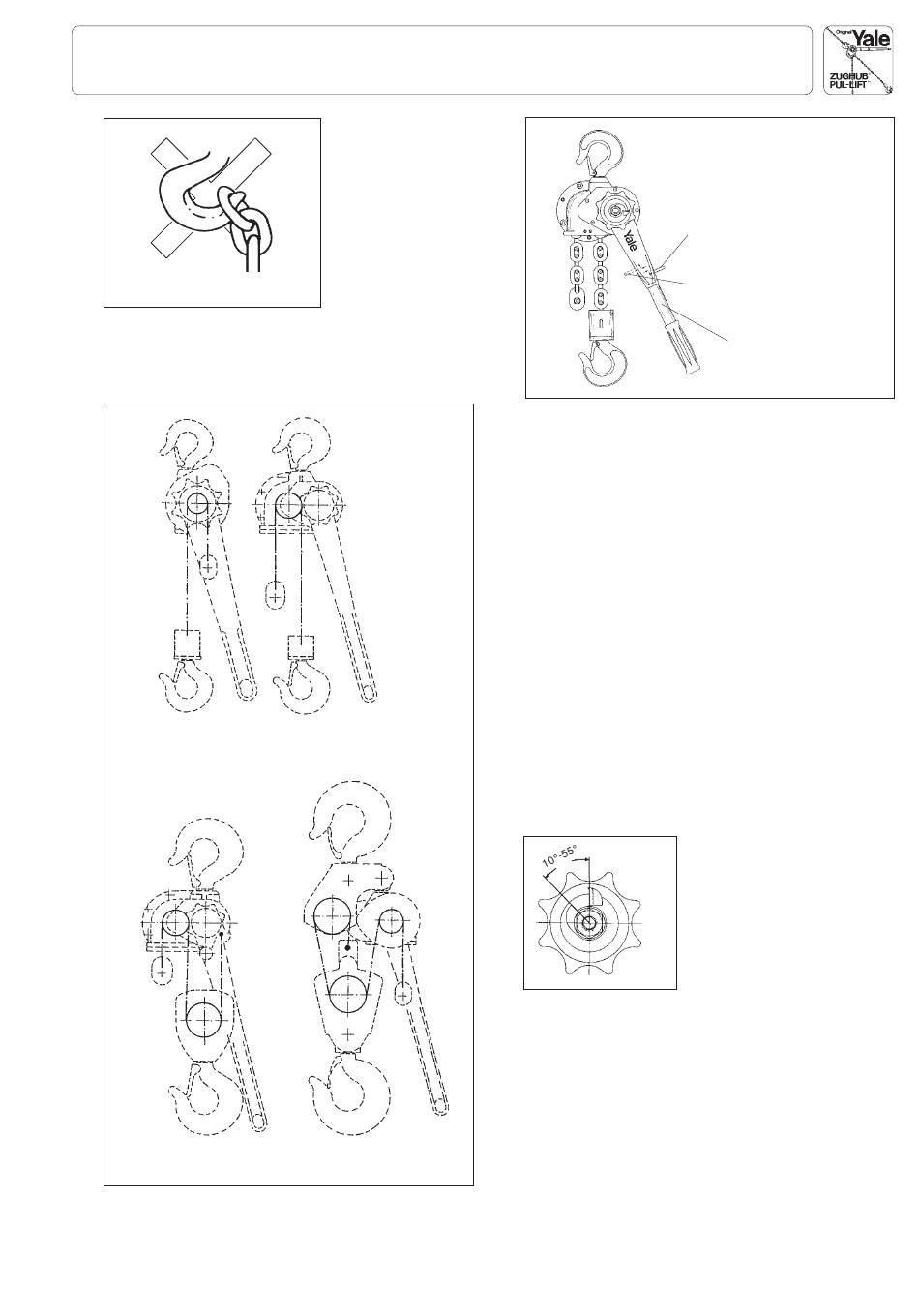

Abb. 11
Kettenverlauf: Bei Kettenersatz ist auf den Kettenverlauf
gemäß Abb. 12 zu achten. Außerdem muß bei dem Modell
D85 die Kettenschweißnaht vom Lastkettenrad nach außen
zeigen.
750 kg
6000kg
Abb. 12
• Einhängen der Last:
Last stets in der
Hakenmitte einhän-
gen. Hakenspitze nicht
belasten (Abb. 11).
Dies gilt auch für den
Traghaken.
1500 kg - 3000 kg
10000 kg

2.5 HEBEN UND SENKEN:

• Heben der Last:

Schalthebel A in Richtung Heben (AUF) drehen und ein-
rasten lassen (Abb. 13).
Mit Handhebel B Pumpbewegungen ausführen. Wenn das
Hebezeug unter Last steht, ohne daß damit gearbeitet wird,
muß der Umschalthebel A im Handhebel B in Stellung
Heben (AUF) verbleiben und sollte nicht in Neutral-
(Mittel-) oder Senkstellung (AB) gebracht werden.

• Senken der Last:

Schalthebel A in Richtung Senken (AB) stellen und einrasten
lassen. Mit Handhebel B Pumpbewegungen ausführen.

• Verspannung der Bremse:

Wird ein unter Last stehendes Hebezeug durch Abheben der
Last bzw. Einreißarbeiten plötzlich entlastet, ohne daß zuvor
die Senkarbeit eingeleitet wurde, so bleibt die Bremse ge-
schlossen. Ein Schließen der Bremse erfolgt ebenfalls,
wenn der Lasthaken mit Unterflasche zu fest gegen das
Gehäuse gezogen wird.
Achtung: Die Bremse ist dann blockiert.
• Lösen der geschlossenen Bremse:
Schalthebel A in Richtung Senken (AB) stellen und Handhe-
bel B ruckartig durchdrücken (Abb. 13). Falls die Verspan-
nung sehr hoch war, kann die Bremse mit einer schlag-
artigen Belastung auf den Handhebel B gelöst werden.
Abb. 14
25% (± 15%) Überlast eingestellt. Konstruktionsaufbau,
Prüfung und Einstellung siehe Yale-Rutschkupplungs-Be-
schreibung (Seite 9)
2.6 PRÜFUNG/WARTUNG:
• Regelmäßige Prüfungen:
Durch regelmäßige Prüfungen durch einen Sachkundigen
ist dafür zu sorgen, daß Hebezeuge in einem sicheren Zu-
stand bleiben. Die Prüfung ist mindestens einmal jährlich,
bei schweren Einsatzbedingungen in kürzeren Abständen
vorzunehmen. Die Prüfungen sind im wesentlichen Sicht-
und Funktionsprüfungen, wobei der Zustand von Bauteilen
hinsichtlich Beschädigung, Verschleiß, Korrosion oder son
stigen Veränderungen beurteilt sowie die Vollständigkeit
und Wirksamkeit der Sicherheitseinrichtungen festgestellt
werden soll. Zur Überprüfung von Bremsen und Rutsch-
kupplungen ist in der Regel eine Prüflast im Bereich der
5
Schalthebel - A
[Richtung - Senken - AB]
Schalthebel - A
[Richtung - Heben - AUF]
Handhebel - B
Abb. 13
• Yale Rücklaufsicherung:
Sie dient zur Einstellung der
Bremsfunktion.
Achtung: Zwischen Handrad-
nocken und Nasenscheibe muß
ein Freiwinkel von min. 10 O
O
max. 55 bestehen (Abb. 14).
• Yale Rutschkupplung (falls
vorhanden):
Die Rutschkupplung ist auf ca.
bis
