ABSCHNITT 6,
Fortsetzung
Anmerkung: Wenn sich der
Schlauch nicht einfach bis zum
Boden des Trichters führen lässt,
wird überschüssiger Schlauch
vorsichtig durch das Loch auf der
Unterseite des Moduls aus dem
Probenschacht und dann durch die
Vorderseite des Moduls gezogen.

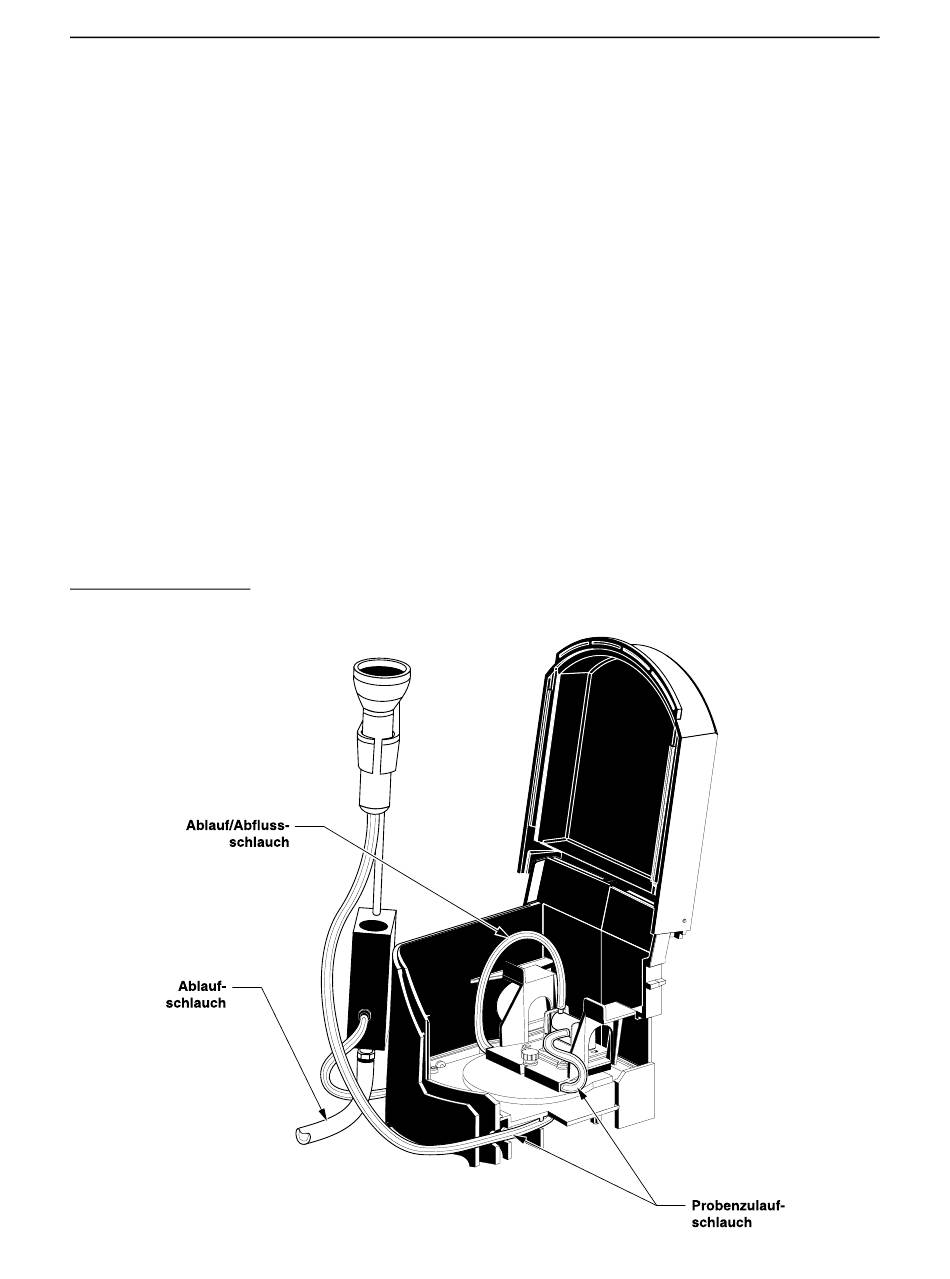

Abbildung 9
Austausch der Schläuche bei der 1 Zoll Durchflussküvette
9. Führen Sie den Zulaufschlauch durch das rechte Loch auf der Vorder-
seite des Moduls, dann durch die beiden Löcher rechts am Griffstück
unter dem Modul. Dann führen Sie den Schlauch durch das Loch in
der rechten unteren Mitte des Moduls. Ziehen Sie ca. 15 cm Schlauch
in den Modulschacht.
10. Legen Sie die Küvette in das Modul. Es ist darauf zu achten, dass die
Stifte am Boden des Modulschachts in die Löcher am Boden des
Adapters greifen und dass der Schlauch nicht gequetscht wird. Der
Schlauch sollte rechts und links der vorderen Ecken des Küvetten-
adapters liegen (siehe Abbildung 9).
11. Ziehen Sie die Flügelschraube fest.
12. Drücken Sie Zu- und Ablaufschläuche vorsichtig wie folgt auf die
Küvette:
Für die 1 Zoll Durchflussküvette: Verbinden Sie den Zulaufschlauch
mit dem rechten Schlauchanschlussstück und den Ablaufschlauch mit
dem linken Schlauchanschlussstück.
Für die 1 cm Durchflussküvette: Verbinden Sie den Zulaufschlauch
mit dem Schlauchanschlussstück oberhalb des Buchstabens Q, der
auf die Küvette gedruckt ist. Verbinden Sie den Ablaufschlauch mit
dem anderen Anschlussstück.
42
