Reinigung der Platte

5.3

Antriebsriemen

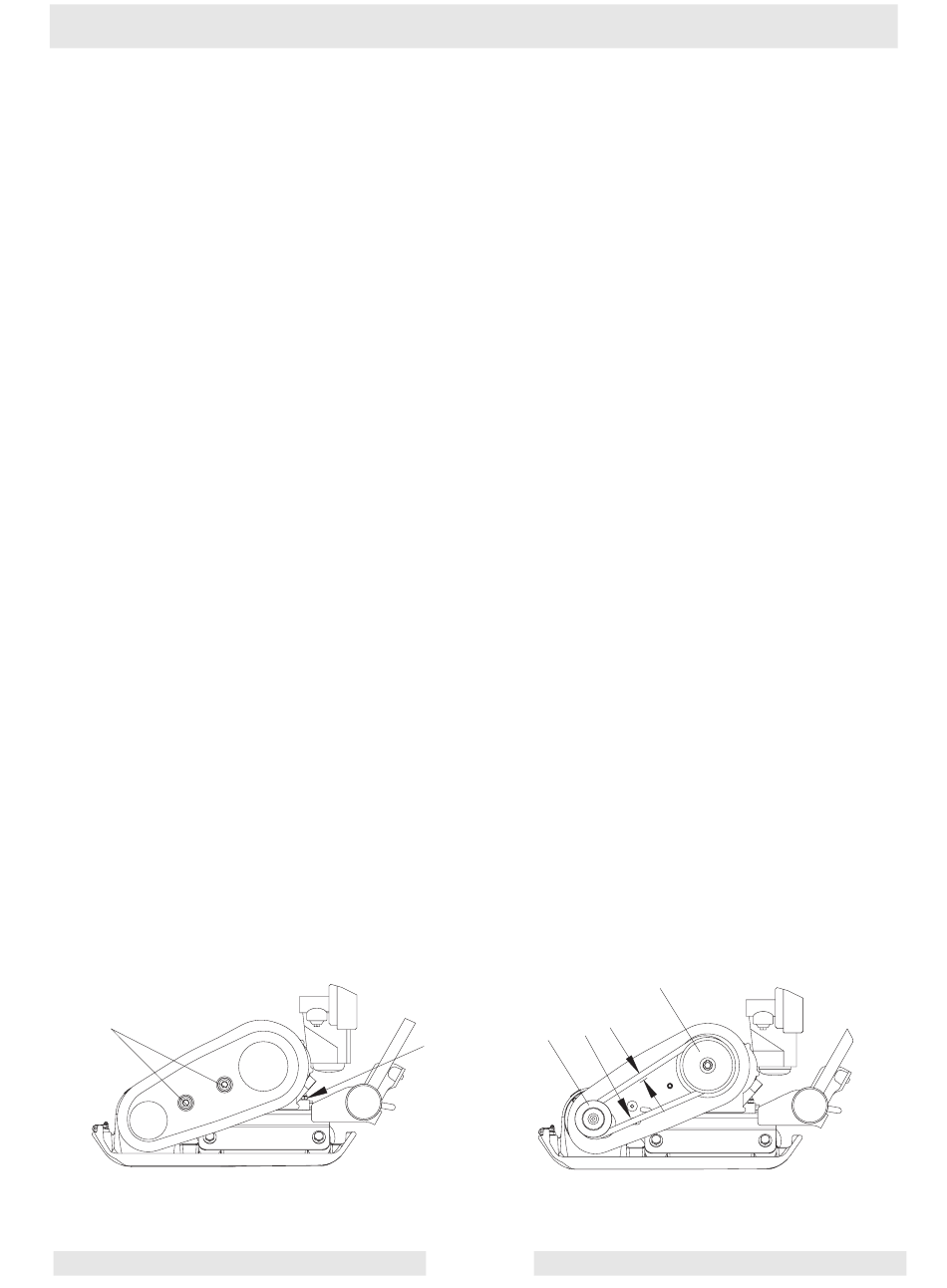

S. Zeichnung: wpm_gr002120
5.3.1
5.3.2
5.3.3
5.3.4
5.3.5
5.3.6
a
wc_tx000067de.fm
Nach jedem Gebrauch sollen Schmutz und Steine die sich unter dem
Motorkonsol angesammelt haben entfernt werden. Bei Anwendung
der Platte in staubigen Gebieten müssen Zylinderkühlrippen sauber
gehalten werden, um Überhitzung des Motors zu vermeiden.
Bei neuen Maschinen oder nach der Installation eines neuen Riemens
muss die Riemenspannung nach den ersten fünf Betriebsstunden
nachgeprüft werden. Danach den Riemen alle 50 Stunden überprüfen
und einstellen.
Einstellen des Riemens:
Die beiden Schrauben (a) am Riemenschutz lösen und den
Riemenschutz abnehmen, ohne die Schraubensätze selbst vom
Riemenschutz zu entfernen.
Die vier Muttern (b), mit denen der Motor an der Konsole befestigt ist,
und die Schraube (c), mit der der hintere Teil des Riemenschutzes an
der Konsole befestigt ist, lösen.
Den Motor zum Anziehen des Riemens nach hinten (in Griffrichtung),
zum Lockern des Riemens nach vorne schieben.
Den Riemen so einstellen, dass die Durchbiegung (d) bei Druck gegen
den Riemen auf halbem Wege zwischen den beiden Riemenscheiben
10–13 mm beträgt.
Stellen Sie sicher, dass die Riemenscheiben von Kupplung (f) und
Erreger (e) aneinander ausgerichtet sind. Legen Sie eine gerade
Kante an die Riemenscheibe des Erregers (e) an und verschieben Sie
den Motor, bis beide Riemenscheiben parallel sind.
Die Schraube und alle Muttern beim Zusammenbau der Maschine mit
einem Drehmoment vom 20,5 Nm anziehen.
b
d
c
e
19
Wartung
f
wpm_gr002120
