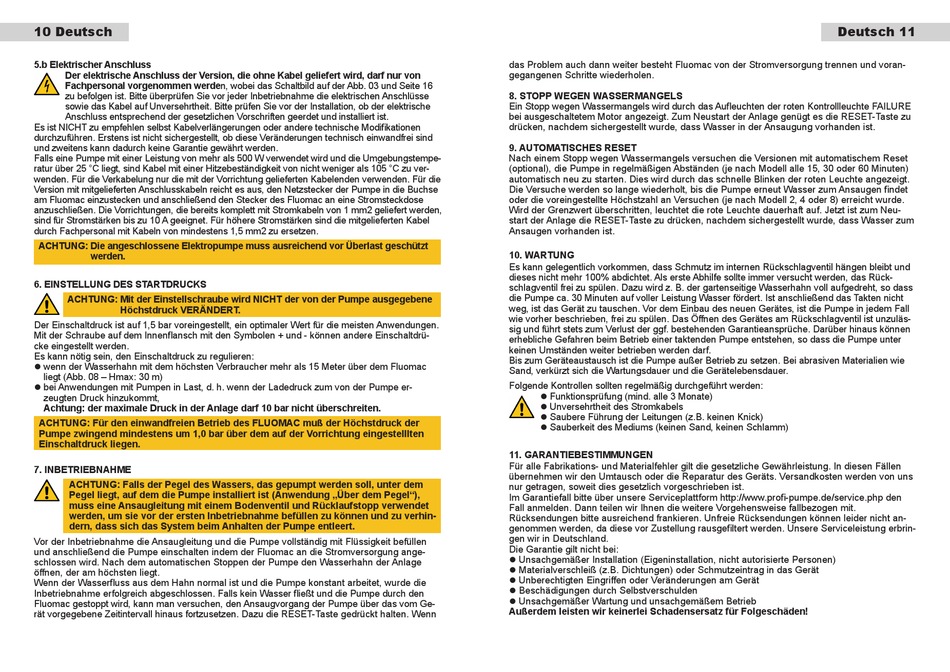

profi-pumpe Fluomac Bedienungsanleitung Seite 6

10 Deutsch
5.b Elektrischer Anschluss
Der elektrische Anschluss der Version, die ohne kabel geliefert wird, darf nur von
Fachpersonal vorgenommen werden, wobei das Schaltbild auf der Abb. 03 und Seite 16
zu befolgen ist. Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse
sowie das Kabel auf Unversehrtheit. Bitte prüfen Sie vor der Installation, ob der elektrische
Anschluss entsprechend der gesetzlichen Vorschriften geerdet und installiert ist.
Es ist NICHT zu empfehlen selbst Kabelverlängerungen oder andere technische Modifikationen
durchzuführen. Erstens ist nicht sichergestellt, ob diese Veränderungen technisch einwandfrei sind
und zweitens kann dadurch keine Garantie gewährt werden.
Falls eine Pumpe mit einer Leistung von mehr als 500 W verwendet wird und die Umgebungstempe-
ratur über 25 °C liegt, sind Kabel mit einer Hitzebeständigkeit von nicht weniger als 105 °C zu ver-
wenden. Für die Verkabelung nur die mit der Vorrichtung gelieferten Kabelenden verwenden. Für die
Version mit mitgelieferten Anschlusskabeln reicht es aus, den Netzstecker der Pumpe in die Buchse
am Fluomac einzustecken und anschließend den Stecker des Fluomac an eine Stromsteckdose
anzuschließen. Die Vorrichtungen, die bereits komplett mit Stromkabeln von 1 mm2 geliefert werden,
sind für Stromstärken bis zu 10 A geeignet. Für höhere Stromstärken sind die mitgelieferten Kabel
durch Fachpersonal mit Kabeln von mindestens 1,5 mm2 zu ersetzen.
ACHTUNG: Die angeschlossene Elektropumpe muss ausreichend vor Überlast geschützt
werden.
6. EINSTELLUNG DES STARTDRUCkS
ACHTUNG: mit der Einstellschraube wird NICHT der von der Pumpe ausgegebene
Höchstdruck VERäNDERT.
Der Einschaltdruck ist auf 1,5 bar voreingestellt, ein optimaler Wert für die meisten Anwendungen.
Mit der Schraube auf dem Innenflansch mit den Symbolen + und - können andere Einschaltdrü-
cke eingestellt werden.
Es kann nötig sein, den Einschaltdruck zu regulieren:
l wenn der Wasserhahn mit dem höchsten Verbraucher mehr als 15 Meter über dem Fluomac
liegt (Abb. 08 – Hmax: 30 m)
l bei Anwendungen mit Pumpen in Last, d. h. wenn der Ladedruck zum von der Pumpe er-
zeugten Druck hinzukommt,
Achtung: der maximale Druck in der Anlage darf 10 bar nicht überschreiten.
ACHTUNG: Für den einwandfreien Betrieb des FLUOmAC muß der Höchstdruck der
Pumpe zwingend mindestens um 1,0 bar über dem auf der Vorrichtung eingestelllten
Einschaltdruck liegen.
7. INBETRIEBNAHmE
ACHTUNG: Falls der Pegel des wassers, das gepumpt werden soll, unter dem
Pegel liegt, auf dem die Pumpe installiert ist (Anwendung „Über dem Pegel"),
muss eine Ansaugleitung mit einem Bodenventil und Rücklaufstopp verwendet
werden, um sie vor der ersten Inbetriebnahme befüllen zu können und zu verhin-
dern, dass sich das System beim Anhalten der Pumpe entleert.
Vor der Inbetriebnahme die Ansaugleitung und die Pumpe vollständig mit Flüssigkeit befüllen
und anschließend die Pumpe einschalten indem der Fluomac an die Stromversorgung ange-
schlossen wird. Nach dem automatischen Stoppen der Pumpe den Wasserhahn der Anlage
öffnen, der am höchsten liegt.
Wenn der Wasserfluss aus dem Hahn normal ist und die Pumpe konstant arbeitet, wurde die
Inbetriebnahme erfolgreich abgeschlossen. Falls kein Wasser fließt und die Pumpe durch den
Fluomac gestoppt wird, kann man versuchen, den Ansaugvorgang der Pumpe über das vom Ge-
rät vorgegebene Zeitintervall hinaus fortzusetzen. Dazu die RESET-Taste gedrückt halten. Wenn
das Problem auch dann weiter besteht Fluomac von der Stromversorgung trennen und voran-
gegangenen Schritte wiederholen.
8. STOPP wEGEN wASSERmANGELS
Ein Stopp wegen Wassermangels wird durch das Aufleuchten der roten Kontrollleuchte FAILURE
bei ausgeschaltetem Motor angezeigt. Zum Neustart der Anlage genügt es die RESET-Taste zu
drücken, nachdem sichergestellt wurde, dass Wasser in der Ansaugung vorhanden ist.
9. AUTOmATISCHES RESET
Nach einem Stopp wegen Wassermangels versuchen die Versionen mit automatischem Reset
(optional), die Pumpe in regelmäßigen Abständen (je nach Modell alle 15, 30 oder 60 Minuten)
automatisch neu zu starten. Dies wird durch das schnelle Blinken der roten Leuchte angezeigt.
Die Versuche werden so lange wiederholt, bis die Pumpe erneut Wasser zum Ansaugen findet
oder die voreingestellte Höchstzahl an Versuchen (je nach Modell 2, 4 oder 8) erreicht wurde.
Wird der Grenzwert überschritten, leuchtet die rote Leuchte dauerhaft auf. Jetzt ist zum Neu-
start der Anlage die RESET-Taste zu drücken, nachdem sichergestellt wurde, dass Wasser zum
Ansaugen vorhanden ist.
10. wARTUNG
Es kann gelegentlich vorkommen, dass Schmutz im internen Rückschlagventil hängen bleibt und
dieses nicht mehr 100% abdichtet. Als erste Abhilfe sollte immer versucht werden, das Rück-
schlagventil frei zu spülen. Dazu wird z. B. der gartenseitige Wasserhahn voll aufgedreht, so dass
die Pumpe ca. 30 Minuten auf voller Leistung Wasser fördert. Ist anschließend das Takten nicht
weg, ist das Gerät zu tauschen. Vor dem Einbau des neuen Gerätes, ist die Pumpe in jedem Fall
wie vorher beschrieben, frei zu spülen. Das Öffnen des Gerätes am Rückschlagventil ist unzuläs-
sig und führt stets zum Verlust der ggf. bestehenden Garantieansprüche. Darüber hinaus können
erhebliche Gefahren beim Betrieb einer taktenden Pumpe entstehen, so dass die Pumpe unter
keinen Umständen weiter betrieben werden darf.
Bis zum Geräteaustausch ist die Pumpe außer Betrieb zu setzen. Bei abrasiven Materialien wie
Sand, verkürzt sich die Wartungsdauer und die Gerätelebensdauer.
Folgende Kontrollen sollten regelmäßig durchgeführt werden:
l Funktionsprüfung (mind. alle 3 Monate)
l Unversehrtheit des Stromkabels
l Saubere Führung der Leitungen (z.B. keinen Knick)
l Sauberkeit des Mediums (keinen Sand, keinen Schlamm)
11. GARANTIEBESTImmUNGEN
Für alle Fabrikations- und Materialfehler gilt die gesetzliche Gewährleistung. In diesen Fällen
übernehmen wir den Umtausch oder die Reparatur des Geräts. Versandkosten werden von uns
nur getragen, soweit dies gesetzlich vorgeschrieben ist.
Im Garantiefall bitte über unsere Serviceplattform http://www.profi-pumpe.de/service.php den
Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit.
Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht an-
genommen werden, da diese vor Zustellung rausgefiltert werden. Unsere Serviceleistung erbrin-
gen wir in Deutschland.
Die Garantie gilt nicht bei:
l Unsachgemäßer Installation (Eigeninstallation, nicht autorisierte Personen)
l Materialverschleiß (z.B. Dichtungen) oder Schmutzeintrag in das Gerät
l Unberechtigten Eingriffen oder Veränderungen am Gerät
l Beschädigungen durch Selbstverschulden
l Unsachgemäßer Wartung und unsachgemäßem Betrieb
Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!
