Schritt 17
IX26-GE
(12)
(6)

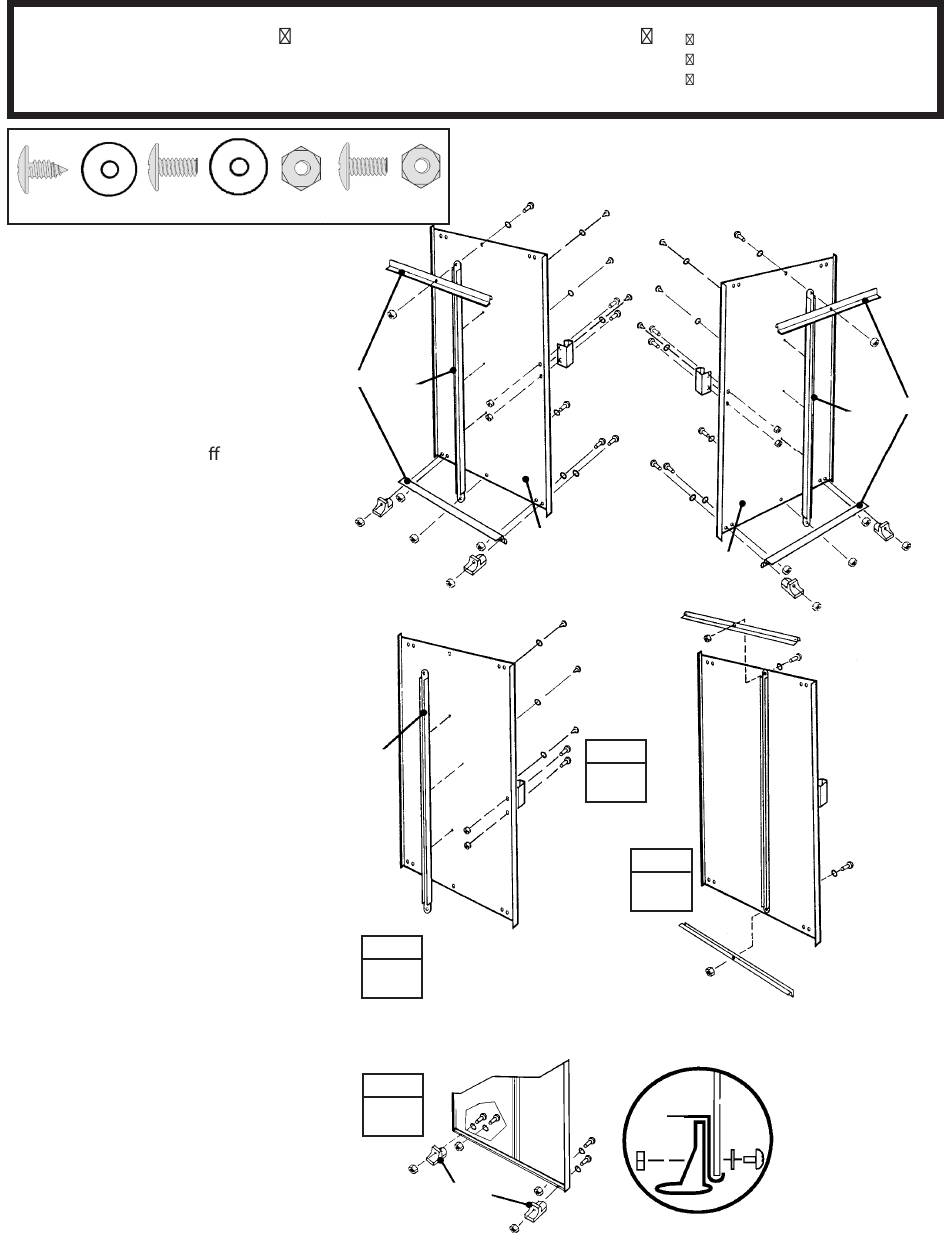

Die Schritte beschreiben die Montage
der rechten Tür. Sie werden genau
die gleichen Schritte für die linke Tür
durchführen. Jeder Bolzen und jede
Schraube in der Tür erfordert eine
Unterlegscheibe.
Gehen Sie wie folgt vor:
1
Befestigen Sie den Gri wie gezeigt
mit 2 Schrauben an der Tür.
2
Die vertikale Türversteifung gegen
die Mitte der Türinnen äche halten
und die Schraube drehen, um die
vertikale Türversteifung und die
mittlere Türversteifung festzulegen. Mit
der Tür über und unter der mittleren
Verbindung mit 2 Schrauben befestigen.
3
Eine horizontale Türversteifung
auf die Oberkante und Unterkante
setzen und mit 1 Schraube in der Mitte
befestigen.
4
Die unteren Türführungen und
Schrauben wie gezeigt befestigen.
5
Schritt 1 bis 4 für die linke Tür
wiederholen.
Hierzu benötigen Sie folgende Teile
Montage der Türen
(4)
10498
6301
66382
66382
6301
SCHRITT
2
SCHRITT
4
66382
26
66045
66045
10484
Rechte Tür
SCHRITT
1
66045
SCHRITT
3
ENDANSICHT:
Horiz.
Türversteifung
Führung
10484 rechte und linke Türen (2)
10498 horiz. Türversteifung (4)
6301 vertik. Türversteifung (2)
6301
66382
10484
66382
Linke Tür
10498
10498
Türen
U-Scheibe
10498
