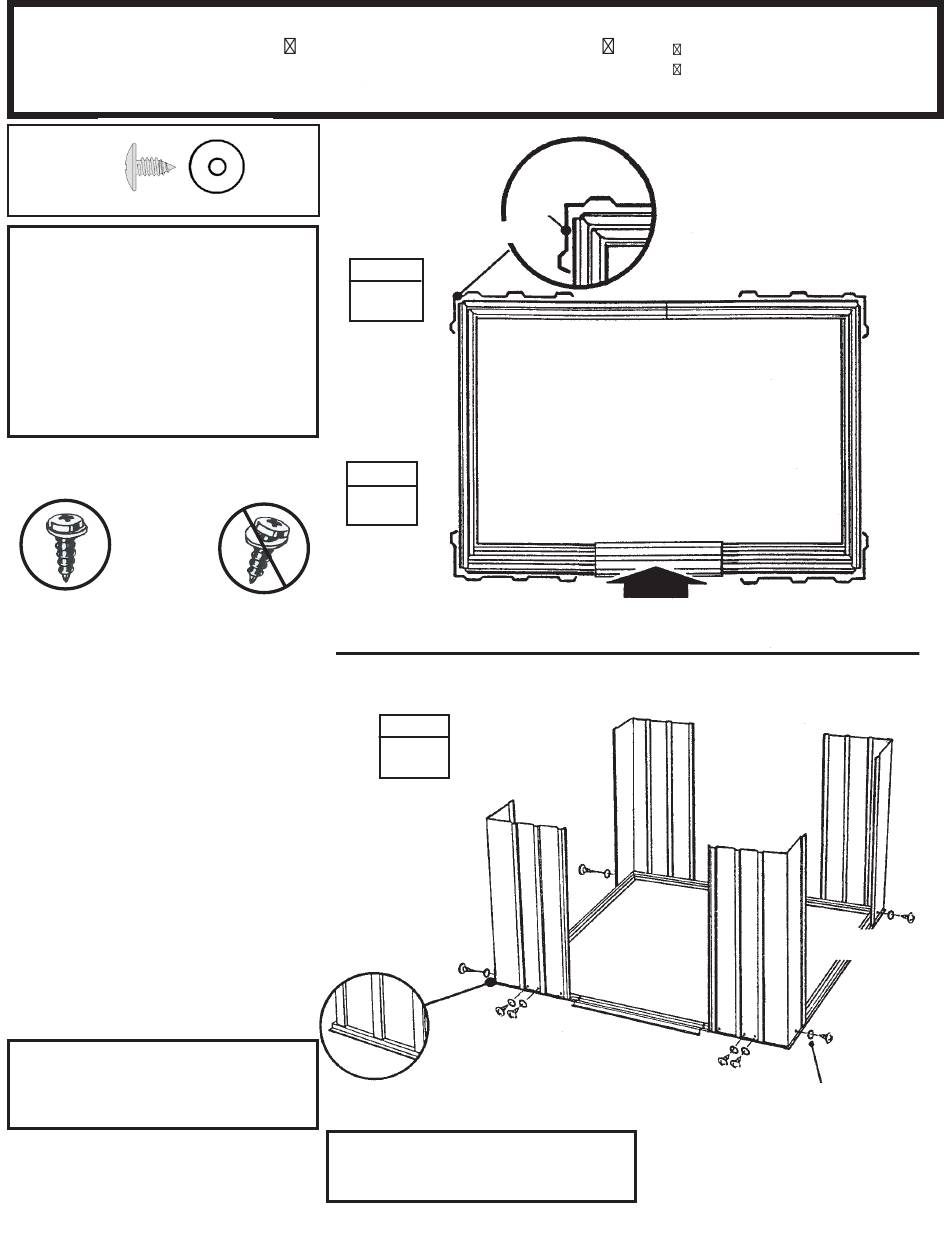

Schritt 6
IX15-GE
(14)
HINWEIS
Von diesem Punkt der Montage an
brauchen Sie Stunden und mehr als eine
Person. Fahren Sie an dieser Stelle mit der
Montage nicht fort, wenn nicht genügend
Zeit vorhanden ist, um das Gerätehaus
an diesem Tag komplett aufzubauen. Ein
teilweise montiertes Gerätehaus kann
bereits durch leichten Wind beschädigt
werden.
Für jede Schraube in der Wand brauchen
Sie eine U-Scheibe.
RICHTIG
1
Setzen Sie ein vorderes Eckpaneel wie
gezeigt an die Ecke des Bodenrahmens.
Der breiteste Teil jedes Eckpaneels
muß entlang der Gebäudevorderseite
gesetzt werden. Befestigen Sie das
Eckpaneel mit drei Schrauben am
Bodenrahmen.
2
Die hinteren Eckpaneele wie gezeigt
an die hinteren Ecken setzen. Der
breiteste Teil jedes hinteren Eckpaneels
muß entlang der Gebäuderückseite
gesetzt werden. Zwischen vorderer
Eckverkleidung und Rampe wird ein
kleiner Spalt vorhanden sein. Das
Eckpaneel mit vier Schrauben am
Bodenrahmen befestigen.
HINWEIS
Gehen Sie vorsichtig vor und stellen Sie
sicher, daß die Paneele wie gezeigt am
richtigen Ort montiert werden
3
Vor dem Weitermachen die Teil-
nummern auf den Wandpaneelen
überprüfen.
Hierzu benötigen Sie folgende Teile
SCHRITT
2
SCHRITT
1
9383
FALSCH
SCHRITT
Der Bodenrahmen muß
rechtwinklig und eben sein, oder
die Bohrungen decken sich nicht.
Ecken
Breitseite
9387
Schmalseite
SEITE
9387
3
9383
Paneele stehen wie gezeigt
auf dem Rahmen
15
9383 Eckpaneel, vorn (2)
9387 Eckpaneel, hinten (2)
HINTEN
DRAUFSICHT
VORNE
U-Scheibe
9387
SEITE
9383
9387
9383
