SPACEMAKER HB86 Benutzerhandbuch Und Montageanleitung Seite 10

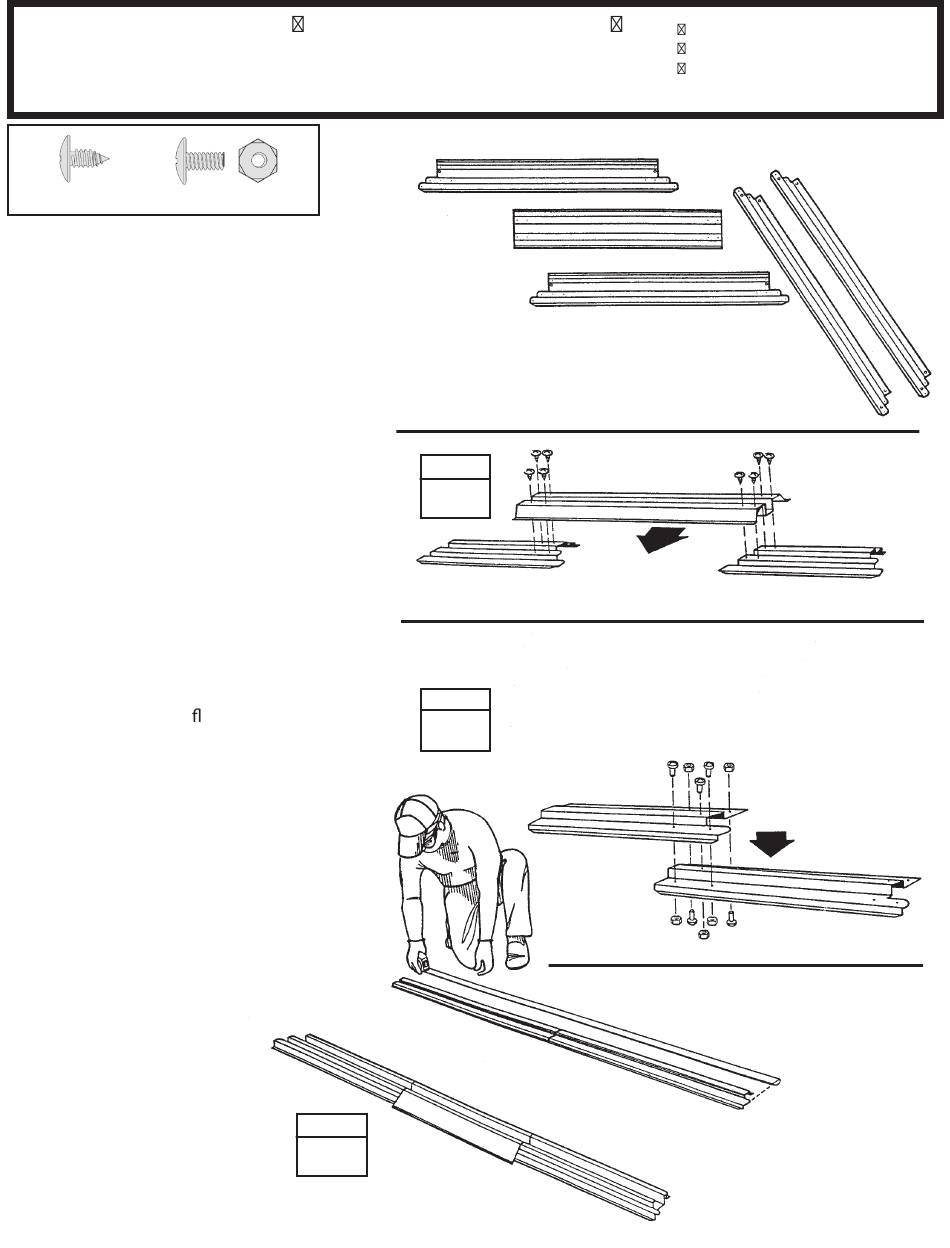

Schritt 1
IX10-GE
(8)
Der vordere Bodenrahmen besteht aus
drei Stücken. Der hintere Bodenrahmen
besteht aus zwei Stücken. Die Bohrungen
in den Teilen decken sich, wenn die
Teile mit dem richtigen
Überstand aufeinander gelegt werden. Die
Abbildungen
zeigen die richtige Gesamtlänge
für Rückseite und Vorderseite. Gehen Sie
wie folgt vor:
1
Legen Sie die vorderen, Bodenrahmenteile
wie gezeigt nieder. Zentrieren Sie die Rampe
auf den zwei vorderen Bodenrahmen.
Verbinden Sie die Rahmen mit 8 selbstschn.
Schrauben.
2
Überlappen Sie die hinteren Bodenrahmen
wie gezeigt. Die Löcher in diesen Teilen
werden aufeinander au iegen, wenn die Teile
mit der richtigen Überlappung positioniert
werden. Die Abbildungen zeigen die richtige
Gesamtlänge für den hinteren Bodenrahmen.
Verbinden Sie die Rahmen wie gezeigt,
indem Sie 5 Schrauben in den Rahmensatz
einschrauben.
3
Überprüfen Sie noch einmal die Längen
und halten Sie diese Teile zur späteren
Verwendung bereit.
Hierzu benötigen Sie folgende Teile
Vormontage der
Bodenrahmengruppen
(5)
SCHRITT
3
9379
8941
SCHRITT
1
9379
SCHRITT
2
9377
10
8941 Rampe (1)
9379 Bodenrahmen, vorn (2)
9377 Bodenrahmen, hinten (2)
9379
Bodenrahmen, vorn
8941
243,5 cm (95 7/8")
9379
Bodenrahmen,hinten
243,5 cm (95 7/8")
hinten 243,5 cm
(95 7/8")
vorn 243,5 cm
(95 7/8")
9377
9377
