Schritt 5
IX14-GE
(24)
1

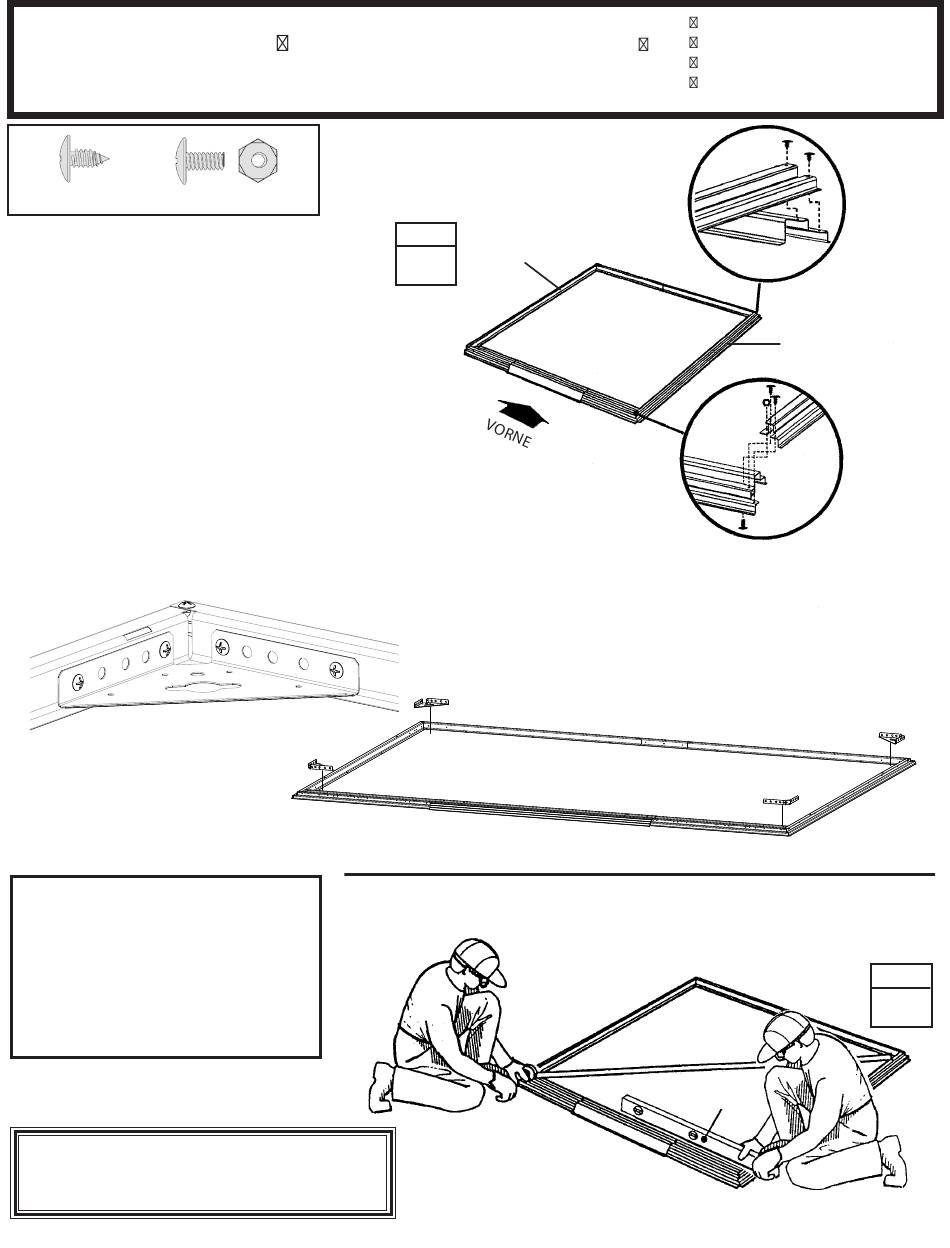

S etzen Sie die vor montier ten
Bodenrahmenteile auf das Fundament.
Befestigen Sie die vier Ecken des
Bodenrahmens mit zwei Schrauben
an jeder Ecke, wie gezeigt. An den
vorderen Ecken führen Sie die Schrauben
von unten durch und befestigen Sie
sie mit Muttern auf der Oberseite.
2
Messen Sie den Bodenrahmen diagonal.
Wenn die Diagonalen gleigh sind, ist der
Bodenrahmen rechtwinklig.
HINWEIS
Bei Verwendung einer
Holzplattform oder Betonplatte
befestigen Sie die Bodenrahmen
zu diesem Zeitpunkt nicht an Ihrer
Basis. Sie werden das Gerätehaus
nach der Errichtung verankern.
Der Bodenrahmen muß rechtwinklig und
eben sein, oder die Bohrungen decken
sich nicht.
Hierzu benötigen Sie folgende Teile
Bodenrahmen
(2)
8397
SCHRITT
8946
1
8397
14
vordere Bodengruppe (1)
8946 seitl. Bodenrahmen (2)
hintere Bodengruppe (1)
8397 Eckenversteifung (4)
HINTEN
RECHT
8946
9377
8946
VORNE
RECHT
8946
9379
8397
Der Bodenrahmen ist rechtwinklig, wenn
die Diagonale gleich sind.
Wasserwaage
8397
SCHRITT
2
