Schritt 2
IX11-GE
(2)

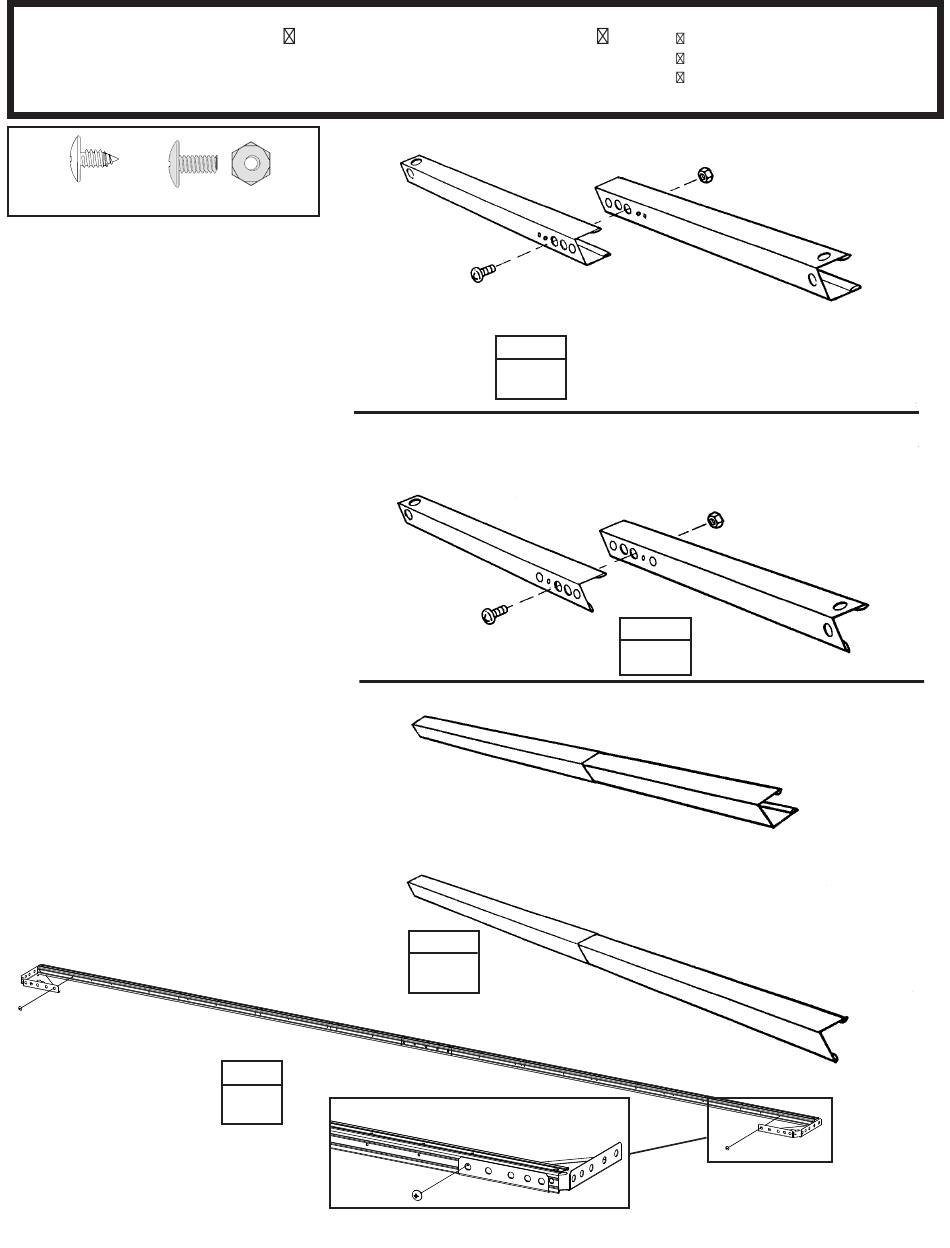

Die Teile für den Hauptrahmen versteifen
die Wände. Diese Teile werden später in
der Mitte und an der Oberkante der
Rückwand montiert. Gehen Sie wie
folgt vor:
1
Überlappen Sie die Teile für die
hintere Wandführung wie gezeigt, und
verbinden Sie die zwei Teile mit einer
Schraube in der mittleren Bohrung (fünf
Bohrungen decken sich).
2
Überlappen Sie die hinteren
Dachrahmen - Teile wie gezeigt und
verbinden Sie sie mit einer Schraube
in der mittleren Bohrung.
3
Überprüfen Sie noch einmal die
Längen und halten Sie diese Teile zur
späteren Verwendung bereit.
8397
Hierzu benötigen Sie folgende Teile
Vormontage der
Rahmengruppen
(2)
Hinterer Dachrahmen
STEP
4
9924
SCHRITT
1
6615
SCHRITT
3
11
6615 hinterer Dachrahmen (2)
9924 Wandführung, hinten (2)
8397 Eckenversteifung (2)
Hinterer Wandführung
240,3 cm (94 5/8")
9924
Hinterer Dachrahmen
240,3 cm (94 5/8")
6615
SCHRITT
2
Hinterer Wandführung
240,3 cm (94 5/8")
Hinterer Dachrahmen
240,3 cm (94 5/8")
8397
