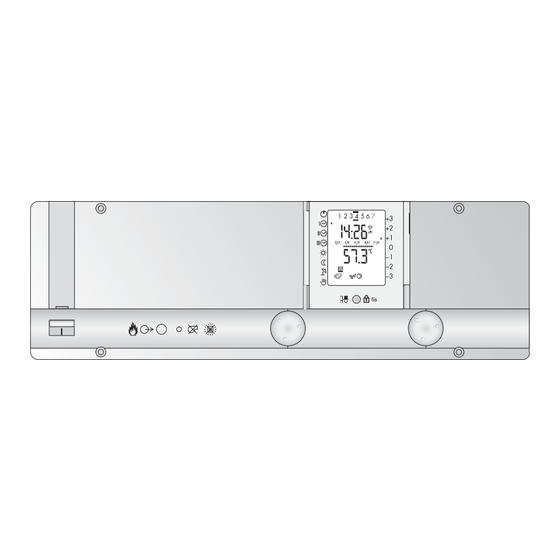

Scheer IT 5711 OGZ Fachmannanleitung

Universal-heizungsregler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

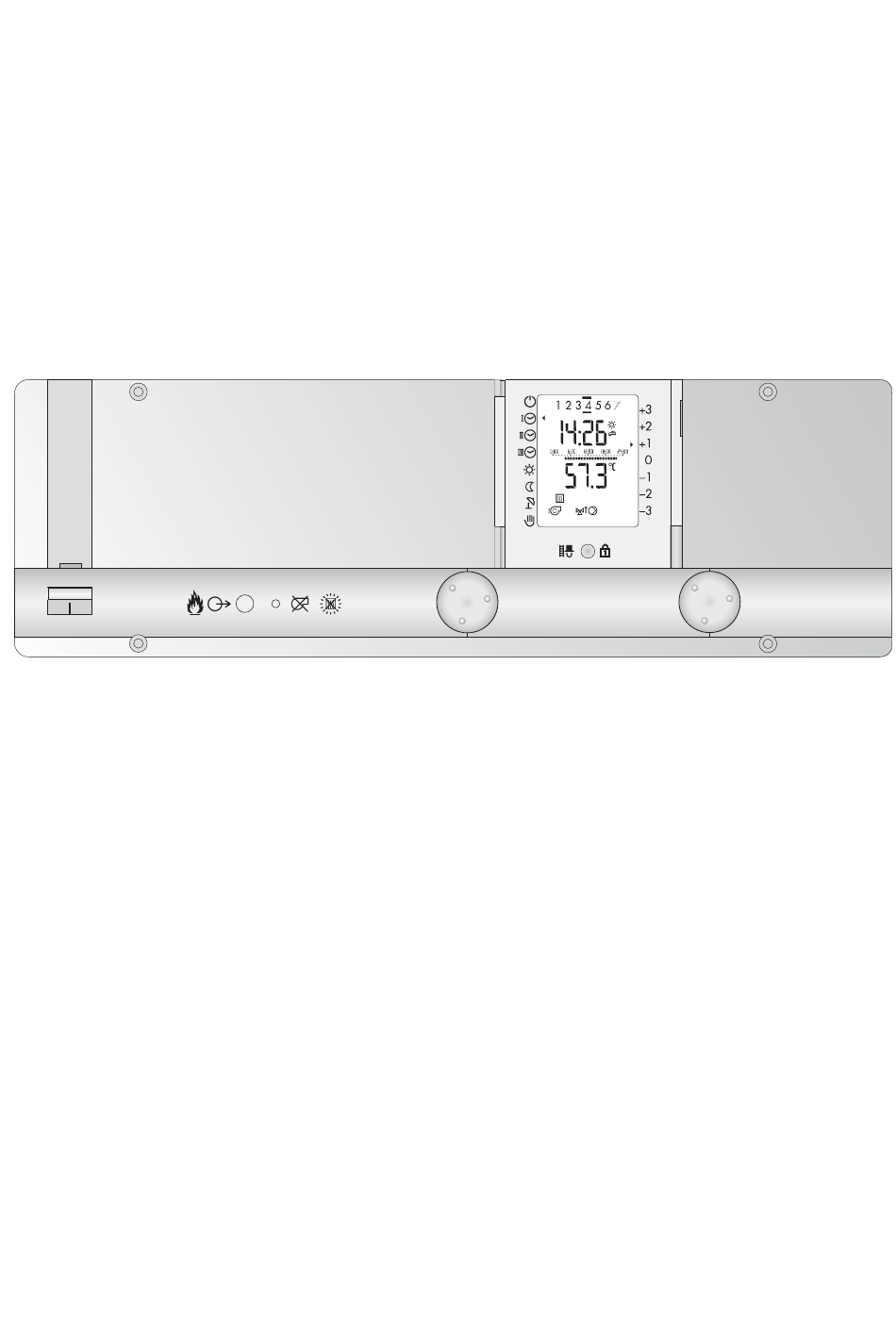

Universal-Heizungsregler
IT 5711 OGZ
5s
Fachmannanleitung
Dok. Nr. 110201 39/2005

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Scheer IT 5711 OGZ

  • Seite 1 Universal-Heizungsregler IT 5711 OGZ Fachmannanleitung Dok. Nr. 110201 39/2005...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung IT 5711 OGZ Inhaltsverzeichnis Montagehinweise ......... . 5 Hinweise zur Installation .
  • Seite 3 Bedienungsanleitung IT 5711 OGZ Einstellebene 7, Heizkreisfunktion ......27 4.5.1 Grundfunktion Heizkreise ....... 27 4.5.2 Heizgrenzen.
  • Seite 4 Bedienungsanleitung IT 5711 OGZ Erklärung der Abkürzungen ....... . 54 INDEX.

  • Seite 5: Montagehinweise

    Bedienungsanleitung IT 5711 OGZ Montagehinweise Hinweise zur Installation Die Elektroinstallation und die Absicherung darf nur von autorisiertem Fachperso- nal und nach den örtlichen Vorschriften durchgeführt werden. Um die Funktionen aufrecht zu erhalten, muss die Heizungsregelung dauernd mit Strom versorgt sein. Es dürfen nur die Not- oder Hauptschalter vorgeschaltet sein.

  • Seite 6: Inbetriebnahme

    Bedienungsanleitung IT 5711 OGZ Inbetriebnahme Nachdem die Regelung über den Hauptschalter eingeschaltet wird, erfolgt der Displaytest, siehe 2.1, Seite 12. Danach können die Einstellungen vorgenommen werden! Falls die im Displaytest gezeigten Darstellungen nicht erscheinen, beach- ten Sie 6.1, Seite 46.

  • Seite 7: Steckeranordnung Niederspannungsseite

    Bedienungsanleitung IT 5711 OGZ Steckeranordnung Niederspannungsseite Stecker- Bez. Display Beschreibung Maxi Mini nummer N Netz Netzanschluss 230 VAC Sicherheitskette Wärmeerzeuger, potentialfrei Wärmeerzeuger I / Stufe 1 = Betriebsmeldung Stufe 1 = Störmeldung Brenner 5 - 6 = Relais Wärmeerzeuger Stufe 1 = Phase über STB...
  • Seite 8 Bedienungsanleitung IT 5711 OGZ Stecker- Bez. Display Beschreibung Maxi Mini nummer Ausgang Mischer Heizkreis I, GRÜN 12 = Mischer ZU 13 = Mischer AUF Wärmeerzeuger Stufe 1 / Modulation 3 Punkt = Betriebsmeldung Stufe 2 16 - 15 = Wärmeerzeuger Modulation AUF 16 - 17 = Wärmeerzeuger Modulation ZU...

  • Seite 9: Steckeranordnung Fühlerseite

    Bedienungsanleitung IT 5711 OGZ Steckeranordnung Fühlerseite Service-Stecker eBUS (Frontseite) eBUS-Signal Masse Stecker- Bez. Display Beschreibung nummer eBUS eBUS TKV1 Wärmeerzeuger I Fühler, GRÜN Warmwasserfühler Aussenfühler Vorlauffühler Heizkreis I, GRÜN Sollwerteingang analog, 0-10V (0-100°C) Kollektorfühler bei Solaranwendung Speicher UNTEN bei Solaranwendung über eBUS Pufferfühler MITTE je nach Solaranwendung...

  • Seite 10: Abmessungen Und Montagehinweise

    Bedienungsanleitung IT 5711 OGZ Abmessungen und Montagehinweise 1.6.1 Massbild Montagemöglichkeit für Zusatzpla- tine ZSP 101 (s. Abschnitt. 1.6.6, Seite 10) Montage- und Einbauausschnitt 400 x 100 mm Dok. Nr. 110201 39/2005...

  • Seite 11: Stecker: Niederspannungseite

    Bedienungsanleitung IT 5711 OGZ 1.6.2 Stecker: Niederspannungseite Klemmen Polzahl Bestell-Nr.** 3-polig 3611 03 K03P271 1 - 2* 2-polig 3611 02 K01 3 - L1 7-polig 3611 07 K01 3-polig 3611 03 K05P273 18 - 20 - 10 - - 11*...

  • Seite 12: Fachmannhinweise Zur Bedienoberfläche

    Bedienungsanleitung IT 5711 OGZ Fachmannhinweise zur Bedienoberfläche Displaytest Beim erstmaligen Einschalten oder nach Betätigen der RESET-Taste erscheint sowohl bei geschossener als auch offener Frontklappe kurzzeitig hintereinander die Softwarenummer, die Softwareversion und dann alle Displaysegmente. 1. Softwarenummer 519294 Hinweis: Führende Nullen in der zweiten Zeile werden nicht angezeigt.

  • Seite 13: Struktur Der Einstellebenen

    Bedienungsanleitung IT 5711 OGZ Struktur der Einstellebenen Die Einstellebenen und Einsteller sind in drei Zugangsstufen unterteilt: • uncodiert: Ebene 1 bis 3 (Endverwender) • Code 1: Ebene 4 bis 19 (Fachmann) • Code 2: Ebene 4 bis 11 (Systemlieferant) uncodiert...

  • Seite 14: Einstellebenen

    Bedienungsanleitung IT 5711 OGZ Einstellebenen Einstellebene 1 und 2 siehe Bedienungsanleitung für Endverwender, Dok. Nr. 108989. Serviceebene In der Serviceebene werden vom Heizungsfachmann die Grundeinstellungen vor- genommen und Funktionen abgefragt, die über die korrekte Betriebsweise der An- lage Aufschluss geben.
  • Seite 15 Bedienungsanleitung IT 5711 OGZ Bedienung/Anzeige Ausschnitt Bedienschritt Display Links Rechts Frontklappe öffnen Serviceebene anwählen CLR / STB TEST Ausgangsfunktionen aktivieren CLR / STB TEST Ausgangsfunktion anwählen A1 - A13* Beispiel: A1 = Brennerstufe I "off" (AUS) Ausgangsfunktion einschalten Beispiel: A1 = Brenner Stufe I "on"...

  • Seite 16: Änderungen In Der Einstellebene E3

    Bedienungsanleitung IT 5711 OGZ Änderungen in der Einstellebene E3 3.3.1 Beispiel: Einsteller 3 - 0, "Raumfrostschutz-Temperatur" Hinweis: Der Bedienablauf gilt auch für die nachfolgenden Einsteller 3-0 bis 3-9. Bedienung/Anzeige Ausschnitt Bedienschritt Display Links Rechts Heizkreis/ Wärmeer- oder zeuger wählen grün Frontklappe öffnen...

  • Seite 17: Änderungen In Codierten Einstellebenen 4 Bis 19

    Bedienungsanleitung IT 5711 OGZ Änderungen in codierten Einstellebenen 4 bis 19 3.4.1 Beispiel: Einsteller 4-0, "Fühlerkonfiguration speichern" Hinweis: Bedienablauf gilt für alle nachfolgenden Einsteller. In den Einstellebenen 4, 5, 6, 8, 12 bis 19 entfällt Schritt 1! Bedienung/Anzeige Ausschnitt Bedienschritt...
  • Seite 18 Bedienungsanleitung IT 5711 OGZ Bedienung/Anzeige Ausschnitt Bedienschritt Display Links Rechts Einsteller anwählen Beispiel: 4-0 CLR / Einsteller ändern STB TEST Beispiel: on Neue Funktion anwählen oder Frontklappe schliessen (Einstellung ist gespeichert) CLR / STB TEST Dok. Nr. 110201 39/2005...

  • Seite 19: Allgemeine Funktionen- Und Einstellungen

    Bedienungsanleitung IT 5711 OGZ Allgemeine Funktionen- und Einstellungen Einstellebene 3: "Heizkreise/Warmwasser" 4.1.1 Heizkurve/Fusspunkttemperatur Die Heizkurven beschreiben die Abhängigkeit der Heizungsvorlauf- von der Aus- sentemperatur (TV/TA). Je nach Auslegung der Heizkreise haben Heizkurven un- terschiedliche "Steilheiten." Neben der Steilheit sind für die richtige Einstellung noch der "Fusspunkt"...

  • Seite 20: Anhaltswerte Für Die Einstellung Der Heizkurve

    Bedienungsanleitung IT 5711 OGZ Heizkurve: Steilheit °C 4.0 5.0 Vorlauf- Maximalbegrenzung 25 °C Raumtemperatur- 15 °C Sollwert -15 -10 °C Aussentemperatur (TA) Da sich veränderte Einstellungen wegen der Gebäudeträgheit nur langsam auswirken, sollte pro Tag nur ein Anpassungsschritt vorge- nommen werden.
  • Seite 21 Bedienungsanleitung IT 5711 OGZ Klimazonen: Die Klimazone gibt die niedrigste durchschnittliche Aussentemperatur an in der das Gebäude steht. - 16 °C = A - 12 °C = C - 8 °C = E - 4 °C = G 0 °C = I - 14 °C = B...

  • Seite 22: Heizkurve Anpassen

    Bedienungsanleitung IT 5711 OGZ 4.1.3 Heizkurve anpassen Je nachdem, ob die gewünschte Raumtemperatur ständig oder nur bei bestimm- ten Aussentemperaturen als zu warm oder zu kalt empfunden wird, gibt es ver- schiedene Korrekturmöglichkeiten. Anpassung der Raumtemperatur nur bei bestimmten Aussentemperaturen.

  • Seite 23: Raumtemperatur-Kompensation

    Bedienungsanleitung IT 5711 OGZ 4.1.4 Raumtemperatur-Kompensation (Verstärkung Raumeinfluss, P-Anteil) (Einsteller 3-7) Diese Einstellung wirkt nur, beim Anschluss einer Fernbedienung FB 5811 oder eines Fernsteller, FS 5601. Weicht die mit einer Fernbedienung gemessene Raumtemperatur vom Sollwert ab, (z.B. durch Fremdwärme wie Sonneneinstrahlung), korrigiert der Regler die Vorlauftemperatur.

  • Seite 24: Übersicht: Einstellebene 4, Anlagenkonfiguration

    Bedienungsanleitung IT 5711 OGZ Übersicht: Einstellebene 4, Anlagenkonfiguration Mit diesen Einstellern werden die Reglereinstellungen vorgenommen, die auf die gesamte Anlage Einfluss haben. Zugangscode mit den entsprechenden Berechti- gungen siehe 2.2, Seite 13. Einsteller Code Bezeichnung/Funktion Fühlerkonfiguration speichern Mittelwertbildung Aussentemperatur Funktion Sollwerteingang...
  • Seite 25 Bedienungsanleitung IT 5711 OGZ Ist kein Pufferspeicher vorhanden (Einsteller 8–4 auf 0), wird beim Überschreiten der Wärmeerzeuger-Maximaltemperatur (Einsteller 10–0) die Warmwasserberei- tung aktiviert, was zu einer Überhöhung der Wassertemperatur führen kann. • Solarfunktion Wird die Solarnutzung aktiviert (Einsteller 8–3 auf 1 oder 3), oder zur Warm-...

  • Seite 26: Einstellebene 6, Wärmemanagement

    Bedienungsanleitung IT 5711 OGZ Einstellebene 6, Wärmemanagement Mit dem Wärmemanagement werden die Wärmeanforderungen für die gesamte Heizungsanlage mit allen Heizkreisen und/oder Wärmeerzeugern geregelt. Die Einstellungen werden nur einmal am Masterregler (Führungsregler bei Anlagen mit mehreren Heizkreisen und Wärmeerzeugern) vorgenommen. 4.4.1 Grundfunktion Wärmemanagement...

  • Seite 27: Einstellebene 7, Heizkreisfunktion

    Bedienungsanleitung IT 5711 OGZ Einstellebene 7, Heizkreisfunktion Für die Heizkreise (rot/grün) werden die Grundeinstellungen vorgenommen. Wei- tere Einsteller befinden sich in den Ebenen 1, 2 und 3. 4.5.1 Grundfunktion Heizkreise Der Sollwert der Vorlauftemperatur wird nach der eingestellten Heizkurve und der aktuellen Aussentemperatur berechnet.

  • Seite 28: Heizgrenzen

    Bedienungsanleitung IT 5711 OGZ 4.5.2 Heizgrenzen Grundsätzlich gibt es 3 Heizgrenzen, die vom Heizprogramm abhängen. 1. Normalbetrieb (Haus) 2. Absenkbetrieb (Einsteller 3-2) „nur bei Uhrenprogramm “ 3. Heizgrenze Heizkreisvorlauf (Einsteller 3-8) 1. Heizgrenze: "normaler Heizbetrieb" Um einen optimalen Komfort zu erreichen, wird die Heizgrenze für den "normalen Heizbetrieb"...
  • Seite 29 Bedienungsanleitung IT 5711 OGZ 3. Heizgrenze Heizkreisvorlauf Die Heizgrenze Vorlauf verhindert, dass die Heizkreispumpe läuft, obwohl der Vorlaufsollwert nicht mehr zur Gebäudeerwärmung beitragen kann. Der Abschaltwert ergibt sich aus den folgenden Grössen: • Raumtemperatursollwert aktuell • Vorlaufsolltemperatur berechnet • Wert in Einsteller 3-8...

  • Seite 30: Einstellebene 8, Solarfunktion

    Bedienungsanleitung IT 5711 OGZ Einstellebene 8, Solarfunktion 4.6.1 Grundfunktion Solar Ist die Kollektortemperatur höher als die Pufferspeichertemperatur + Überhöhung: "Ein" (Einsteller 8-1), wird die Solarpumpe eingeschaltet. Ist sie kleiner als die Puf- ferspeichertemperatur + Überhöhung: "Aus" (Einsteller 8-2), wird die Solarpumpe ausgeschaltet.

  • Seite 31: Einstellebene 9 Bis 11, Wärmeerzeugermanagement

    Bedienungsanleitung IT 5711 OGZ Einstellebene 9 bis 11, Wärmeerzeugermanagement In den Ebenen 9, 10, 11 werden die Grundeinstellungen für die Wärmeerzeuger (I = grün) und (II = rot) vorgenommen. 4.7.1 Grundfunktion Wärmeerzeugermanagement Fordert das Wärmemanagement Wärme an, wird der Wärmeerzeuger ein- bzw.

  • Seite 32: Einstellebene 12-19, Kaskadenmanagement

    Bedienungsanleitung IT 5711 OGZ Einstellebene 12-19, Kaskadenmanagement In den Ebenen 12 bis 19 werden die Grundeinstellungen der einzelnen Wärmeer- zeuger in der Kaskade vorgenommen. Sie erfolgen nur am Masterregler. 4.8.1 Grundfunktion Kaskadenmanagement Wird vom Wärmemanagement Wärme angefordert, werden die Kaskaden-Wär- meerzeuger Ein- bzw.

  • Seite 33: Übersicht Einstelldaten

    Bedienungsanleitung IT 5711 OGZ Übersicht Einstelldaten Einstellebene 3 Grundein- Anpassung stellung Datum: Datum: Funktion Heizkreis Heizkreis 1 (grün) 2 (rot) 1 (grün) 2 (rot) 3÷15 °C Raumschutztemperatur Die Raumschutztemperatur ist in allen Betriebsarten wirksam. Sie ist eine parallel verschobene Heizkurve die keine tiefere Raumtemperatur als den eingestellten Wert zulässt.
  • Seite 34 Bedienungsanleitung IT 5711 OGZ Grundein- Anpassung stellung Datum: Datum: Funktion Heizkreis Heizkreis 1 (grün) 2 (rot) 1 (grün) 2 (rot) Raumtemperatur-Einfluss 0÷10 (nur mit Fernsteller FB/FS) Weicht die mit einer Fernbedienung gemessene Raumtemperatur vom Sollwert ab (z. B. durch Fremdwärme wie Sonneneinstrahlung), korrigiert der Regler die Vorlauftemperatur entsprechend dem eingestellten Wert.

  • Seite 35: Einstellebene 4 - Anlagenkonfiguration

    Bedienungsanleitung IT 5711 OGZ Einstellebene 4 - Anlagenkonfiguration Grundein- Anpassung stellung Funktion Datum: Datum: Heizkreis Heizkreis Fühlerkonfiguration speichern on/off Sind alle benötigten Fühler angeschlossen muss der Einsteller auf "on" gesetzt werden. Damit wird die Anlagen- konfiguration gespeichert und es werden Fehler generiert, sollte ein Fühlerwert nicht im definierten Bereich sein.
  • Seite 36 Bedienungsanleitung IT 5711 OGZ Grundein- Anpassung stellung Funktion Datum: Datum: Heizkreis Heizkreis Sequenzwechsel 0÷8 Bei Kaskadenbetrieb kann bestimmt werden, dass die Einschaltsequenz der Wärmeerzeuger in bestimmten Zeit- abständen weitergeschaltet wird. Wird der Einsteller auf "8" gesetzt kann ein Sequenzwechsel erzwungen werden. Die Einschaltsequenz wird um einen Schritt weitergeschaltet.

  • Seite 37: Einstellebene 5 - Warmwasserbereitung

    Bedienungsanleitung IT 5711 OGZ Einstellebene 5 - Warmwasserbereitung Grundein- Anpassung stellung Funktion Datum: Datum: Heizkreis Heizkreis Schaltdifferenz Warmwasserbereitung 2÷20 Unterschreitet die Warmwassertemperatur am Fühler TB den Sollwert um den Einstellwert wird die WW-Erwär- mung aktiviert. Überhöhung WEZ-Temperatur in Bezug auf 2÷30...

  • Seite 38: Einstellebene 6 - Wärmemanagement

    Bedienungsanleitung IT 5711 OGZ Einstellebene 6 - Wärmemanagement Grundein- Anpassung stellung Funktion Datum: Datum: Heizkreis Heizkreis Ladeleistung Warmwasser 0÷999 Ladeleistung die bei einer Warmwasserladung vom Wärmemanager angefordert wird. Hinweis: Anteil der gesamten Wärmeerzeuger-/Anlageleistung (Summe der Einsteller 12-2 ÷ 19-2) Ladeleistung Puffer/Heizkreis 0÷999...

  • Seite 39: Einstellebene 7 - Heizkreise

    Bedienungsanleitung IT 5711 OGZ Einstellebene 7 - Heizkreise Grundeinstel- Anpassung lung Datum: Datum: Funktion Heizkreis Heizkreis 1 2 1 (grün) 2 (rot) 1 (grün) 2 (rot) Heizkreistyp (Anpassung an das 0÷3 Stellorgan/Ausschalten) 0 = 3-Punkt-Ausgang für Mischerantrieb mit Elektromotor Der Mischerantrieb wird durch einen "AUF" - und einen "ZU"-Befehl vom Regler gesteuert.

  • Seite 40: Einstellebene 8 - Solar- Und Pufferfunktionen

    Bedienungsanleitung IT 5711 OGZ Einstellebene 8 - Solar- und Pufferfunktionen Grundein- Anpassung stellung Funktion Datum: Datum: Heizkreis Heizkreis Minimale Puffertemperatur 0÷80 °C Minimale Puffertemperatur die durch den konventionellen WEZ aufgeheizt wird. Der Sollwert ist aktiv, wenn eine Verbraucheranforderung vorhanden ist.

  • Seite 41: Einstellebene 11 - Wärmeerzeuger

    Bedienungsanleitung IT 5711 OGZ Grundein- Anpassung stellung Funktion Datum: Datum: Heizkreis Heizkreis Warmwasserminimaltemperatur TBmin 0÷60 40.0 °C Minimale Warmwassertemperatur die durch den konventionellen WEZ noch aufgeheizt wird, wenn die solare Lei- stung über 50% ist. Konnte eine solare Ladung auf WW-Normaltemperatur mit einer Solarleistung über 80% abge- schlossen werden und die Solarpumpe schaltet aus, wird die Minimaltemperatur für die nächsten 18 h aktiviert.

  • Seite 42: Einstellebene 12 - Wez 1 Kaskadenmanagement

    Bedienungsanleitung IT 5711 OGZ Einstellebene 12 - WEZ 1 Kaskadenmanagement Grundein- Anpassung stellung Funktion Datum: Datum: WEZ 1: Ziel Adresse eBUS 11÷15 22÷24 Mit dem Einsteller wird die Bezugsadresse für den Wärmeerzeuger von 1 bis 8 eingestellt: • bei eigenem Wärmeerzeuger innerhalb vom eBUS die Wärmeerzeuger-Adresse aus Einsteller 9-1 •...
  • Seite 43 Bedienungsanleitung IT 5711 OGZ Hinweis:Für die 8 Wärmeerzeuger im Kaskadenmanagement steht je eine Ein- stellebene zur Verfügung. (Die Ebene legt die Priorität des Wärmeerzeugers in der Kaskade fest) Ist eine Störung anstehend, erfolgt die Anzeige der Adresse im Display entsprechend Kaskadenebene Er 1 Wärmeerzeuger in Ebene 12...

  • Seite 44: Einstellebene 13 - Wez 2 Kaskadenmanagement

    Bedienungsanleitung IT 5711 OGZ Einstellebene 13 - WEZ 2 Kaskadenmanagement Grundein- Anpassung stellung Funktion Datum: Datum: WEZ 2: Ziel Adresse eBUS 11÷15 22÷24 Mit dem Einsteller wird die Bezugsadresse für den Wärmeerzeuger von 1 bis 8 eingestellt: • bei eigenem Wärmeerzeuger innerhalb vom eBUS die Wärmeerzeuger-Adresse aus Einsteller 9-1 •...

  • Seite 45: Einstellebene 19 - Wez 8 Kaskadenmanagement

    Bedienungsanleitung IT 5711 OGZ 5.10 Einstellebene 19 - WEZ 8 Kaskadenmanagement Grundein- Anpassung stellung Funktion Datum: Datum: WEZ 8: Ziel Adresse eBUS 11÷15 22÷24 Mit dem Einsteller wird die Bezugsadresse für den Wärmeerzeuger von 1 bis 8 eingestellt: • Bei eigenem Wärmeerzeuger innerhalb vom eBUS die Wärmeerzeuger-Adresse aus Einsteller 9-1 •...

  • Seite 46: Hilfe Zur Inbetriebnahme Und Fehlerbehebung

    Bedienungsanleitung IT 5711 OGZ Hilfe zur Inbetriebnahme und Fehlerbehebung Prüfung des Reglers Um den Regler und die dazugehörende Einrichtung auf Funktion zu überprüfen, sollte nach der Inbetriebnahme des Wärmeerzeugers/Heizkreises der Displaytest nach Abschnitt: 2.1, Seite 12 durchgeführt werden. Erscheint nach dem Abschluss des Displaytests die Normalanzeige, war der interne Funktionstest erfolgreich.
  • Seite 47 Bedienungsanleitung IT 5711 OGZ Bedienung/Anzeige Ausschnitt Bedienschritt Display Links Rechts Funktion Einstell- ebene E3 anwählen CLR / STB TEST 2 Sekunden betätigen CLR-Taste mit dünnem Stift drücken CLR / STB TEST Werkseinstellung ist zurückgeladen, neue Funktion anwählen oder Frontklappe schliessen...

  • Seite 48: Funktionen Der Heizungsumwälzpumpen

    Bedienungsanleitung IT 5711 OGZ Funktionen der Heizungsumwälzpumpen Umwälzpumpen sind in Betrieb wenn: • die Aussentemperatur unter der Heizgrenze liegt • der Raumfrostschutz aktiv ist (Aussentemperatur kleiner als 2 °C) • die Funktion "Handbetrieb" gewählt ist • eine Energiezwangsfunktion vom Wärmeerzeuger (Einsteller 11-2) akti-...

  • Seite 49: Fernsteller Fs 5601 Und Fernbedienung Fb 5811

    Bedienungsanleitung IT 5711 OGZ Fernsteller FS 5601 und Fernbedienung FB 5811 6.4.1 Fernsteller FS 5601/Fernbedienung FB 5811 anschliessen Anschlussbelegung: m u l t i Klemmenbelegung Raumgeräte FS 5611 FB 5811 Datenbus Signal Datenbus Masse 6.4.2 Inbetriebnahme eines Fernstellers FS 5601 oder einer Fernbedie- nung FB 5811 •...

  • Seite 50: Betrieb Mit Fernsteller Fs 5601 Und Fernbedienung Fb 5811

    Bedienungsanleitung IT 5711 OGZ 6.4.3 Betrieb mit Fernsteller FS 5601 und Fernbedienung FB 5811 Der Anschluss eines Fernstellers FS 5601 oder einer Fernbedienung FB 5811 wird im Display nicht gesondert angezeigt. Durch die Abfrage der aktuellen Raum- temperatur in der 2. Bedienebene wird dies jedoch erkennbar.

  • Seite 51: Technische Daten

    Bedienungsanleitung IT 5711 OGZ Technische Daten Allgemein Betriebsspannung 230 VAC + 10 %, 50 Hz Leistungsaufnahme max. 10 VA Umgebungstemperatur im Betrieb 0 °C ... 50 °C Umgebungstemperatur Lager/Transport -20 °C ... 60 °C Feuchtigkeit im Betrieb max. 85 %; nicht kondensierend Fühlerleitung, Länge, Querschnitt...

  • Seite 52: Widerstand/Temperatur-Tabelle

    Bedienungsanleitung IT 5711 OGZ Widerstand/Temperatur-Tabelle Alle Temperaturfühler haben die gleiche Charakteristik (NTC, 5000 Ω bei 25 °C). Die Widerstandswerte sind aus der nachstehenden Tabelle ersichtlicht. Alle Temperaturfühler, die am Regler bzw. am Feuerungsautomaten angeschlos- sen sind, haben unterschiedliche Widerstandswerte. Diese sind aus der nachste- henden Tabelle ersichtlich.

  • Seite 53: Hydraulikvarianten

    Bedienungsanleitung IT 5711 OGZ Hydraulikvarianten Variante 1: MFA = Uw2 IT 5711 MX Hinweis: Die Werkseinstellungen gelten für diese Hydraulik. WEZ2/Uw2 müssen aktiviert werden. FB/FS FB/FS STB1 12/13 21/22 TKV1 TKV2 WEZ1 WEZ2 Variante 2: MFA = L IT 5711 MX...

  • Seite 54: Erklärung Der Abkürzungen

    Bedienungsanleitung IT 5711 OGZ Erklärung der Abkürzungen Zirkulationsfunktion Warmwasser eBUS 2-Draht-Datenbus für die Heizungstechnik Feuerungsautomat (modulierend, eBUS) Fernbedienung Fernsteller Masse Stunden Heizgrenze Heizkreis Heizkreis 1; grüne Taste Heizkreis 2; rote Taste Istwert Gemessener Wert (Temperatur) Kelvin Kilowatt (Leistung) Kaltwasser Ladepumpe/Umlenkventil Warmwasserbereitung Stellantrieb (Motor) Mischer Heizkreis 1 (grün)
  • Seite 55 Bedienungsanleitung IT 5711 OGZ TI 1 Raumtemperatur Heizkreis I (grün) TI 2 Raumtemperatur Heizkreis II (rot) Wärmeerzeuger I Fühler (grün) Wärmeerzeuger II Fühler (rot) TKmin Kessel-(Wärmeerzeuger-)minimalbegrenzung TKsoll Kessel-(Wärmeerzeuger-)sollwert Kollektorfühler TKOmin Kollektormindesttemperatur Kaskadenvorlauffühler (Anlagevorlauffühler) Pufferfühler (-temperatur) MITTE (WEZ-Ausschaltfühler) Pufferfühler (-temperatur) OBEN (WEZ-Einschaltfühler) Pufferfühler (-temperatur) UNTEN (Solaranwendung)
  • Seite 56 Bedienungsanleitung IT 5711 OGZ INDEX Prüfung des Reglers ....46 Pumpennachlauf ......48 Abkürzungserklärung ....54 Pumpenstandschutz ....48 Abmessungen ......10 Anpassen der Raumtemperatur ... 22 Ausgangsfunktionen ein- und Raumtemperatur ....22, 23 ausschalten ......14 Raumtemperatur, zu hoch/tief ..22 Raumtemperatur-Kompensation ..
  • Seite 57 Bedienungsanleitung IT 5711 OGZ Notiz: Dok. Nr. 110201 39/2005...
  • Seite 58 Bedienungsanleitung IT 5711 OGZ Notiz: Dok. Nr. 110201 39/2005...
  • Seite 59 Bedienungsanleitung IT 5711 OGZ Notiz: Dok. Nr. 110201 39/2005...

  • Seite 60: Herstellung Oder Vertrieb

    Herstellung oder Vertrieb:...
