40 Terminales PanelView 1400

Dimensiones de montaje

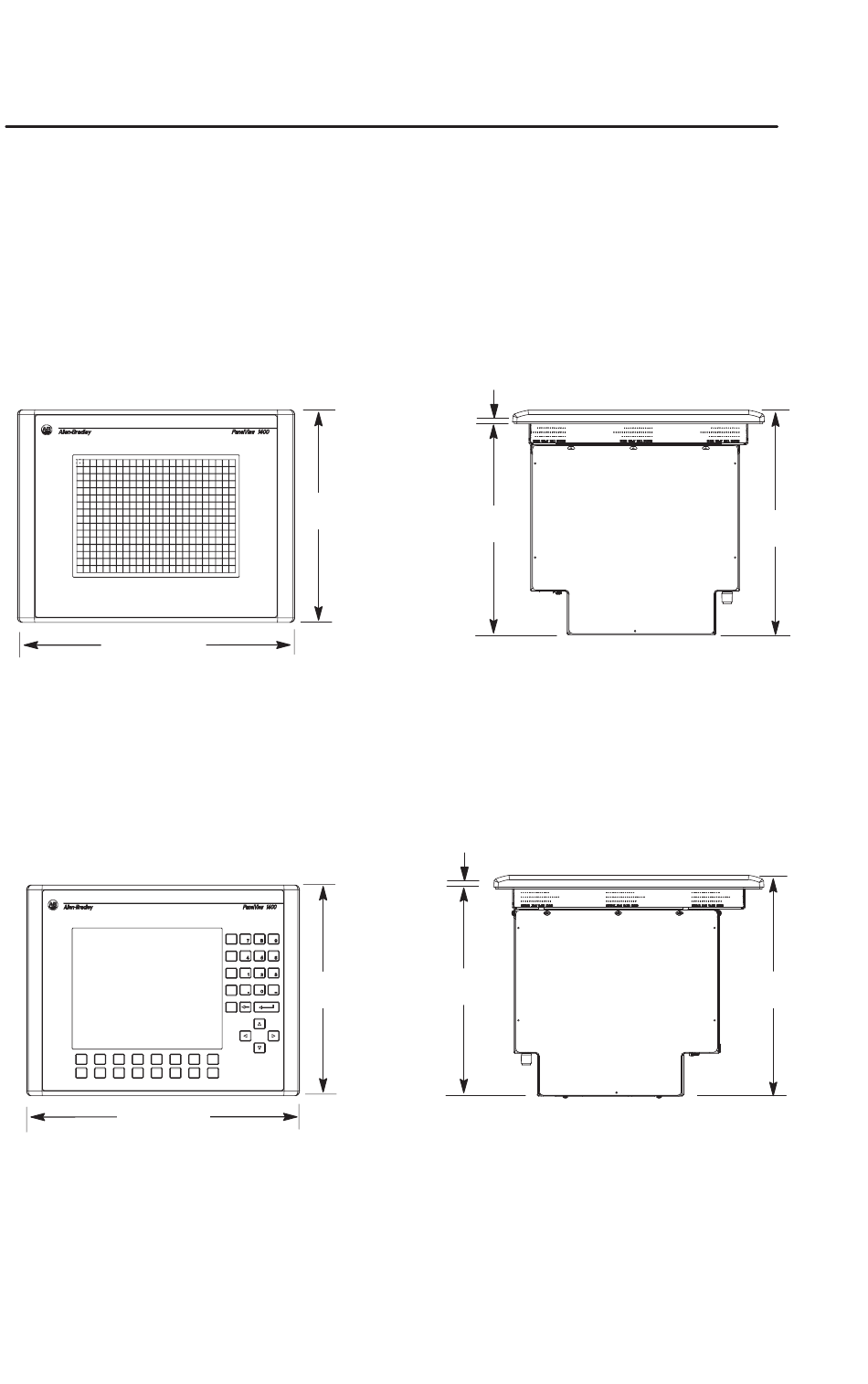

Las figuras 1 y 2 muestran las dimensiones para los terminales PanelView 1400.
Figure 1
Dimensiones de montaje para terminales táctiles
3,3 mm
(0,13 pulg.)
355 mm
370 mm
(13,97 pulg.)
394 mm
(14,58 pulg.)
(15,53 pulg.)
441 mm
(17,37 pulg.)
Figure 2
Dimensiones de montaje para terminales de teclado
3,3 mm
(0,13 pulg)
370 mm
355 mm 394 mm
(14,58 pulg.)
(15,53 pulg.)
(13,97 pulg.)
483 mm
(19,0 pulg.)
