36
Anschluß des PanelView 1400 Terminals an die AC–Versorgung:
1. Schließen Sie die AC–Stromzuführungen an die
Versorgungsspannungsklemme L1 und L2N an.
2. Schließen Sie den Erdungsdraht an die Erdungsklemme
ACHTUNG: Inkorrekter Stromanschluß kann ein Spannungs–
!
potential am Gehäuse des Kommunikationsanschlusses zur Folge
haben. Bitte beachten Sie Abbildung 7.
3. Legen Sie die Spannung zum Terminal an.

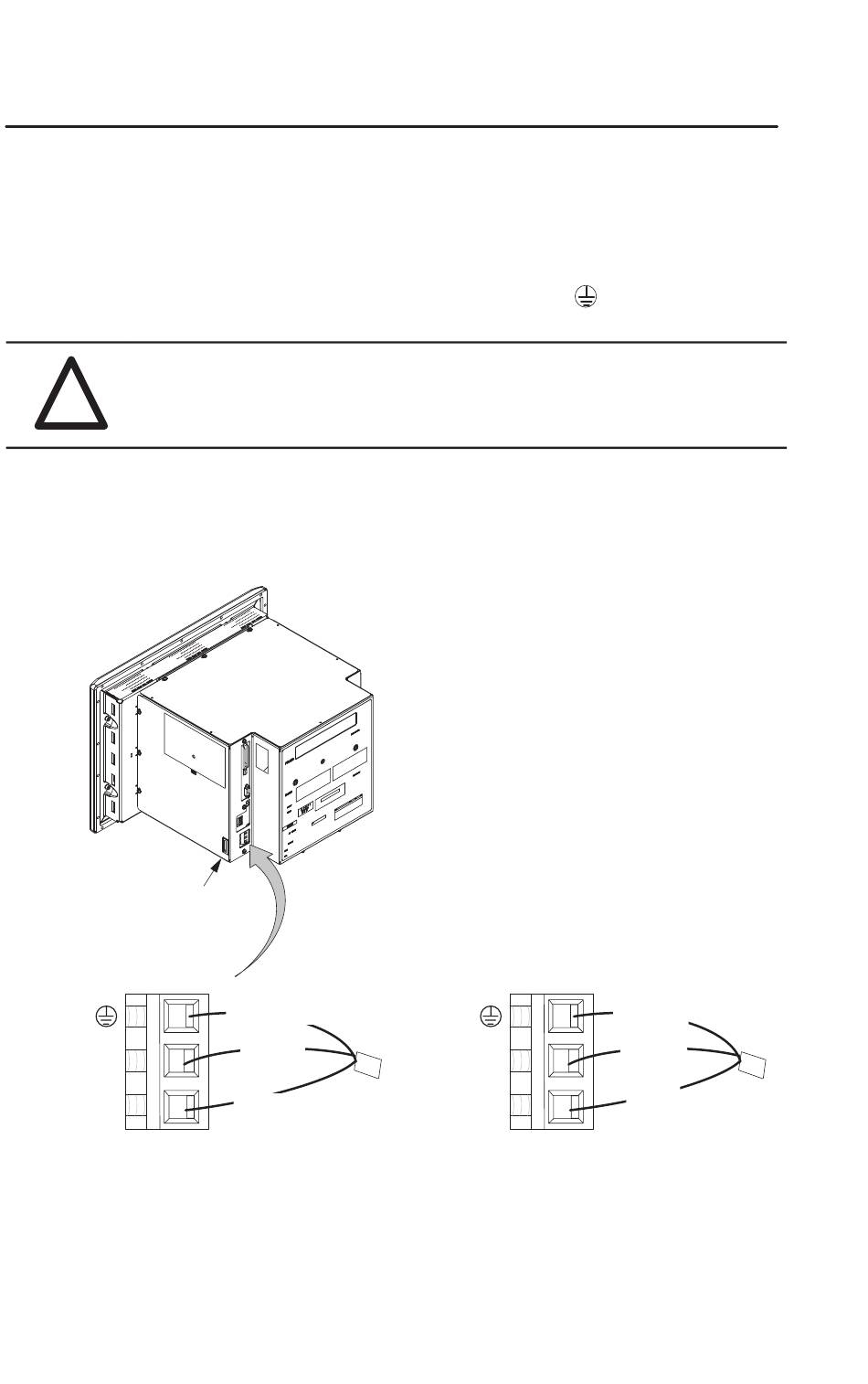

Abbildung 7
Anschluß an die AC–Versorgung
Schraubendreherschlitz
120/240VAC, 3 Draht
Farbcode U.S.A.
L2/N
L1/L
PanelView 1400 Terminals
Grün
(Erdung)
Weiß
(Neutral)
Schwarz
(Netz)
an.
120/240VAC
Einheitlicher europäischer
Farbecode (3 Drähte)
L2/N
L1/L
Grün/Gelb
(Erdung)
Blau
(Neutral)
Braun
(Netz)
