pozostałej części obwodu odbiornika, w ten sam sposób są
również izolowane styki znajdujące się pomiędzy przekaźnika-
mi 1 i 2 oraz pomiędzy przekaźnikami 3 i 4.
Podwójna izolacja umożliwia mieszane zastosowanie styków
w obwodach podłączonych do niskiego napięcia lub w obwo-
dach podłączonych do napięcia sieci, posiadających nastę-
pujące możliwości:
– używanie wszystkich styków w obwodach elektrycznych
podłączonych do napięcia sieci;
– używanie wszystkich styków w obwodach elektrycznych
podłączonych do niskiego napięcia;
– używanie przekaźników 1 i 2 (lub 3 i 4) w obwodach elek-
trycznych podłączonych do napięcia sieci oraz przekaźni-
ków 3 i 4 (lub 1 i 2) w obwodach elektrycznych podłączo-
nych do niskiego napięcia.
Schematy umożliwiające podłączenie przekaź-
ników
PL
Na rys. 4 przedstawiony jest schemat podłączenia przekaź-

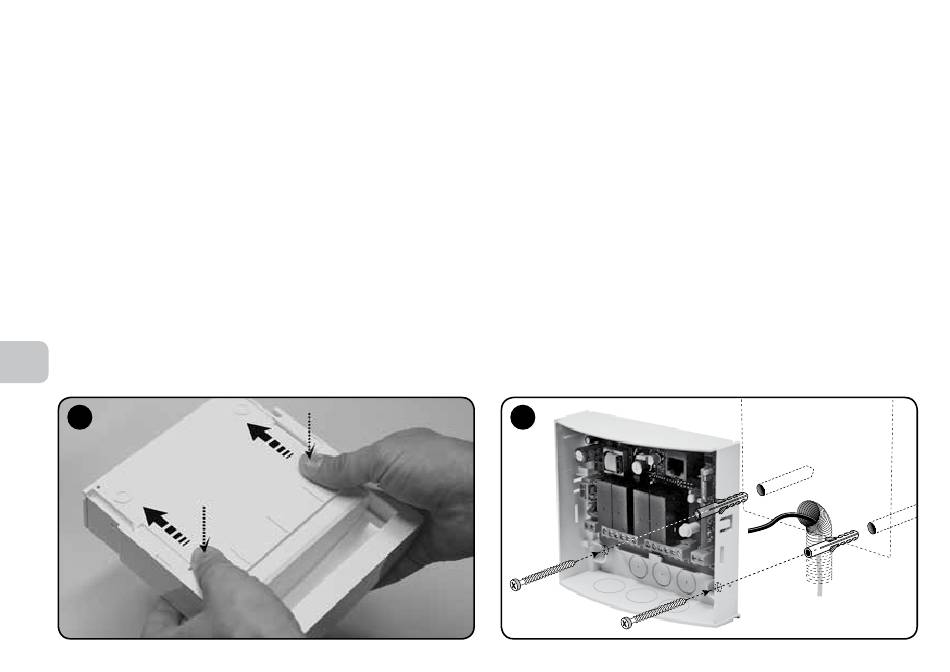

1
4
ników do zwykłego obwodu elektrycznego (silnik, lampa, itp.)
zasilanego napięciem pobieranym z sieci.
Na rys. 5 przedstawiony jest schemat podłączenia przekaźni-
ków do silnika pracującego w dwóch kierunkach uchu (mar-
kizy, żaluzje, itp.).
Zalecenia dotyczące podłączenia anteny
• Przy podłączaniu anteny znajdującej się na wyposażeniu
urządzenia nie należy odcinać dostarczonego przewodu.
Ułożyć przewód w linii prostej na całej jego długości, nie
za ginać przewodu.
• Jeżeli odbiornik zostanie zamontowany w niekorzystnym
po ło żeniu, a sygnał radiowy będzie słaby, aby poprawić
ja kość od bioru zaleca się wymienić antenę znajdującą się na
wy po sażeniu urządzenia i wykorzystać antenę zewnętrzną
(mod. ABF lub ABFKIT). Nową antenę należy umieścić naj wy-
żej jak tylko jest to możliwe, nad ewentualnymi konstrukcjami
metalowymi lub żelbetonowymi, które znajdują się w okolicy.
2
