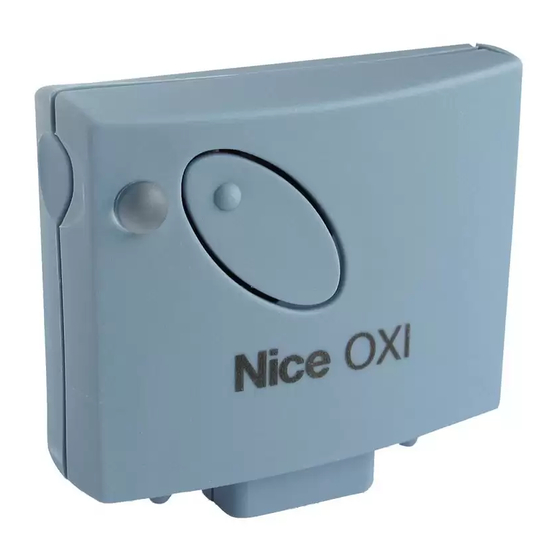

Nice One OXI Serie Anweisungen Und Hinweise Für Die Installation Und Die Bedienung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Installation and use instructions
NiceOne
and warnings
Istruzioni ed avvertenze per
Receiver
l'installazione e l'uso
OXI family
Instructions et avertissements pour
l'installation et l'utilisation
OX2 family
Anweisungen und Hinweise für die
Installation und die Bedienung
Instrucciones y advertencias para
0682
Europe:
la instalación y el uso
Instrukcje i ostrzeżenia związane z
instalowaniem i użytkowaniem
Aanwijzingen en aanbevelingen
voor installering en gebruik
Inhaltsverzeichnis
Verwandte Anleitungen für Nice One OXI Serie
Inhaltszusammenfassung für Nice One OXI Serie
- Seite 1 Installation and use instructions NiceOne and warnings Istruzioni ed avvertenze per Receiver l’installazione e l’uso OXI family Instructions et avertissements pour l’installation et l’utilisation OX2 family Anweisungen und Hinweise für die Installation und die Bedienung Instrucciones y advertencias para 0682 Europe: la instalación y el uso Instrukcje i ostrzeżenia związane z...
- Seite 2 – Models with “SM” type connection – Models with universal type connection – Modelli con connessione a innesto “SM” – Modelli con connessione universale – Modèles avec connecteur embrochable «SM» – Modèles avec connecteur universel – Modelos con conexión con conector “SM” –...
-
Seite 83: Produktbeschreibung Und Einsatz
Die wichtigsten Vorrichtungen, aus denen das System Nice- Opera besteht, sind: Der vorliegende Empfänger ist Teil der Serie “NiceOne” der – Sender NiceOne; Firma Nice spa. Die Empfänger dieser Serie dienen zum Ein- – Empfänger NiceOne; satz in Steuerungen von Automationsanlagen für Tore, Gara- – Programmierungsgerät O-Box;... -
Seite 84: Für Alle Modelle
Steckverbinder des Typs “SM” ausgestattet sind (Abb. 1). Anmerkung – Für die geeigneten • Für alle Modelle Steuerungen siehe den Produktkatalog der Firma Nice. – Der Empfänger verwaltet das Codierungssystem “O-Code” – Diese Modelle erkennen die Merkmale der Steuerung, in die mit variablem Code (Rolling-Code), mit dem alle neuen Funk- sie eingegeben sind, automatisch und der Empfänger stellt... -
Seite 85: Installation Des Produktes
3 – INSTALLATION DES PRODUKTES – Überbrückung NICHT eingeschaltet = 24 V ac/dc (Spannungsgrenzwerte: 18 ÷ 28 V) • Für die Modelle mit Steckverbindung “SM” – Überbrückung EINGESCHALTET = 12 V ac/dc (Spannungsgrenzwerte: 10 ÷ 18 V) Diese Modelle werden mit der Steuerung verbunden, indem ihr Verbinder in den Steckanschluss an der Steuerung gesteckt wird (Abb. - Seite 86 ––– Elektrische Anschlüsse ––– Die 6 Drähte des Empfängerkabels auf die folgende Weise an den entsprechenden Klemmen der Steuerung anschließen (Abb. 3): • Rot und Schwarz = VERSORGUNG Schwarz (rot = plus, schwarz = minus. Für Wechselstrom ist das unterschiedslos). Weiß...
-
Seite 88: Programmierung Der Wichtigsten Funktionen
• Für alle Modelle: PROGRAMMIERUNG DER installation einer externen Antenne WICHTIGSTEN FUNKTIONEN Wenn sich die mitgelieferte Antenne in einer ungünstigen Stel- lung befindet und das Funksignal schwach ist, sollte diese für einen besseren Empfang mit einer externen Antenne (Mod. Hinweise zur Programmierung ABF oder ABFKIT) ersetzt werden. -
Seite 89: Achtung - Hier Lesen, Bevor Man Einen Sender Speichert
4 – ACHTUNG – HIER LESEN, BEVOR Achtung! – Bevor man einen Sender speichert, müssen alle hier folgend beschriebenen Speicherungsverfahren genau MAN EINEN SENDER SPEICHERT gelesen werden, damit Sie bewerten können, welches Speicherungsverfahren das für Ihren Fall Passendste ist. Der Empfänger kann nur die Sender speichern, die einer der 3 folgenden Codierungsfamilien angehören: 5 –... -
Seite 90: Speicherung Im "Modus Ii" (Gilt Auch Für Den "Modus Ii Erweitert")
Möglichkeit, den gewünschten Befehl in der “Tabelle der 03. (am Sender, innerhalb von 10 Sekunden) Die für die Spei- Befehle” (max. 15 Befehle) auszuwählen. Diese Tabelle befin- cherung vorgewählte Taste gedrückt halten, bis die LED det sich in der Anleitung der Steuerung, in die der Empfänger am Empfänger den ersten der 3 Blinkvorgänge abgibt (= gesteckt wird. -
Seite 91: Speicherung Eines Senders Mit Hilfe Des 'Annäherungsverfah- Rens' Des Empfängers
(Entfernung vom Empfänger 10-20m). • Das ganze Verfahren für jeden Sender ausführen, den man speichern will. Standardverfahren (gültig für alle Nice Empfänger) 01. Am NEUEN Sender, die Taste…. mindestens 5 Sekun- den lang gedrückt halten (siehe Anmerkung 1), dann loslassen. -
Seite 92: Vollständiges Löschen Des Empfängerspeichers
02. Am NEUEN Sender, die Taste…. mindestens 3 Sekunden 8 – VOLLSTÄNDIGES LÖSCHEN DES lang gedrückt halten (siehe Anmerkung 1), dann loslassen. EMPFÄNGERSPEICHERS 03. Am NEUEN Sender, die vorher in Punkt 01 gedrückte Taste mindestens 3 Sekunden gedrückt halten, dann die Um alle gespeicherten Sender oder alle vorhandenen Daten Taste loslassen. -
Seite 93: Befähigung (Oder Entfähigung) Des Empfängers Zur Peicherung Der Sender
LED des Empfängers in grüner Farbe 5 Mal schnell blinkt zuwählen (Achtung! – bei jedem Druck auf die Taste (= Löschen erfolgt). wechselt die LED ihre Farbe und gibt so die derzeit gewählte Funktion an): Anmerkung 1: • LED AUS = Keine Sperre aktiviert Wenn der Sender im “Modus I”... -
Seite 94: Sonstige Funktionen
11 – SPEICHERUNG EINES SENDERS MIT DER “BESCHEINIGUNGSNUM- SONSTIGE FUNKTIONEN MER” DES EMPFÄNGERS [mit O-Box] – Dieses Verfahren kann nur angewendet werden, WICHTIGER HINWEIS – Für die in diesem Kapitel wenn man einen Sender mit der Codierung “O-Code” benutzt beschriebenen Programmierungen sind die Programmie- und die “Bescheinigungsnummer”... -
Seite 95: Befähigung (Oder Entfähigung) Des Empfangs Von Nicht-Origi- Nal-Erkennungscodes
Der Installateur gibt zuerst die gewünschten Funktionen und werden (die werkseitige Einstellung ist ON). Wenn die Funktion den “Bescheinigungscode” des Empfängers, in dem der Sen- aktiviert ist, aktualisiert der Empfänger das vom Sender über- der gespeichert werden muss, mit Hilfe der O-Box in den tragene Prioritätsniveau nicht. -
Seite 96: Loslassen Der Sendertasten
15 – AKTIVIERUNG (oder Deaktivierung) 17 – AKTIVIERUNG (bzw. Deaktivierung) DER FUNKTION “REPEATER” der Sendung der Befehle über das Netzwerk “BUS T4” (Die Funktion steht nur für die Modelle OXIT, OXITFM, [mit O-View] – Wenn in den Anlagen mit dem Netzwerk “Bus OX2T, OX2TFM, kombiniert mit den Sendern mit O-Code T4”... -
Seite 97: Erstellung Der "Zugehörig- Keitsgruppe" Der Sender
18 – ERSTELLUNG DER “ZUGEHÖRIG- ENTSORGUNG DES PRODUKTES KEITSGRUPPE” DER SENDER Das vorliegende Produkt ist Teil der Automatisierung und muss daher zusammen mit derselben entsorgt werden. [mit O-Box] – Jeder im Empfänger gespeicherte Code kann Wie die Installationsarbeiten muss auch die Abrüstung am einer oder mehreren der 4 verfügbaren “Zugehörigkeitsgrup- Ende der Lebensdauer dieses Produktes von Fachpersonal pen”... -
Seite 98: Technische Merkmale Des Produkts
TECHNISCHE MERKMALE DES PRODUKTS OXIT OXIFM OXITFM • Decodierung “O-Code” / “FloR” / “TTS”; oder “Flo”; oder “Smilo” • Höchstaufnahme 30 mA • Empfangsfrequenz 433.92 MHz 868.46 MHz 868.46 MHz • Übertragungsfrequenz 433.92 MHz • Empfindlichkeit besser als 0,5 µV: besser als 0,8 µV: •... -
Seite 99: Allgemeine Anmerkungen
Nice die effektive Reichweite seiner Vorrichtungen nicht garantieren. – Alle angegebenen technischen Merkmale beziehen sich auf eine Temperatur von 20°C (± 5°C). – Nice behält sich das Recht vor, jederzeit als nötig betrachte- te Änderungen am Produkt vorzunehmen, wobei Funktiona- litäten und Einsatzzweck beibehalten werden. -
Seite 100: Meldungen Durch Die Empfänger-Led
Tabella A Code neu synchronisiert wurde 4 5 = Ausgang im “Modus II” - kann an der Steuerung MELDUNGEN DURCH DIE nicht betrieben werden 5 5 = Bedeutet während des Löschens, dass der Code EMPFÄNGER-LED gelöscht wurde 5 5 = “Bescheinigung” mit einer höheren Priorität als ––... -
Seite 101: Ce-Konformitätserklärung
Ausgabedatum dieses Handbuchs überarbeitet und wurde aus Verlagsgründen erneut angepasst. Eine Kopie der Originalerklärung jedes Produkts kann bei Nice S.p.a. (TV) – I - angefordert werden. Der Unterzeichnende Geschäftsführer Lauro Buoro erklärt unter eigener Verantwortung, dass das Produkt: Herstellername: NICE s.p.a. - Seite 102 Ausgabedatum dieses Handbuchs überarbeitet und wurde aus Verlagsgründen erneut angepasst. Eine Kopie der Originalerklärung jedes Produkts kann bei Nice S.p.a. (TV) – I - angefordert werden. Der Unterzeichnende Geschäftsführer Lauro Buoro erklärt unter eigener Verantwortung, dass das Produkt: Herstellername: NICE s.p.a.
