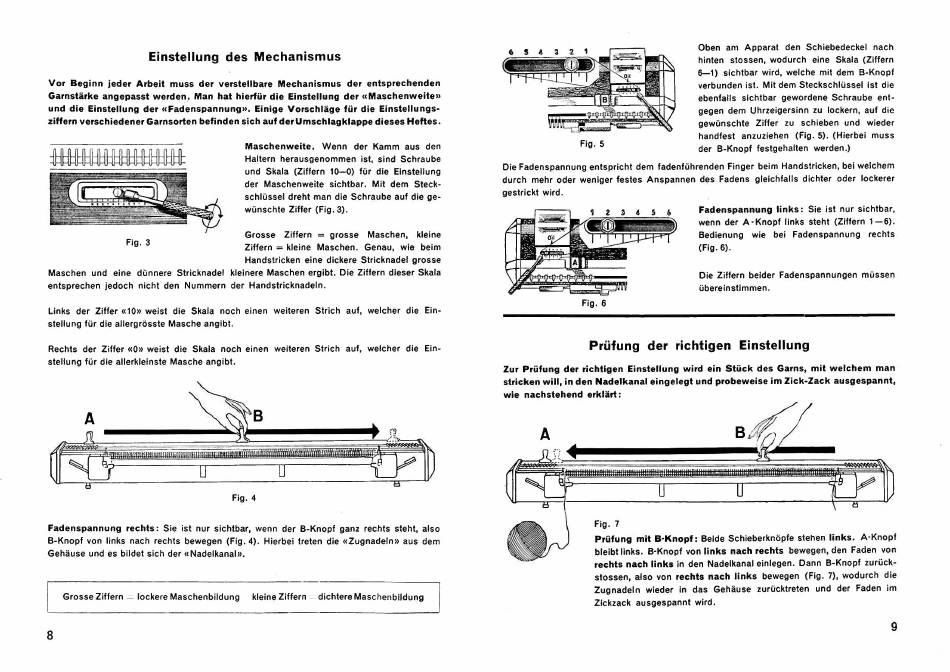

Einstellung des Mechanismus
Vor Beginn jeder Arbeit muss der verstellbare Mechanismus der entsprechenden
Garnstärke angepasst werden, Man hat hierfür die Einstellung der «Maschenweite»
und die Einstellung der «Fadenspannung». Einige Vorschläge für die Einstellungs•
ziffern verschiedener Garnsorten befinden sich auf der Umschlagklappe dieses Heftes.
Maschenweite. Wenn der Kamm aus den
Haltern herausgenommen ist, sind Schraube
und Skala (Ziffern 10--0) für die Einstellung
der Maschenweite sichtbar. Mit dem Steck-
schlüssel dreht man die Schraube auf die ge-
wünschte Ziffer (Fig. 3).
-
Grosse Ziffern
=
grosse
Maschen, kleine
Ziffern
=
kleine Maschen. Genau, wie beim
Handstricken eine dickere Stricknadel grosse
Maschen und eine dünnere Stricknadel kleinere Maschen ergibt. Die Ziffern dieser Skala
entsprechen jedoch nicht den Nummern der Handstricknadeln.
Fig. 3
Links der Ziffer «10» weist die Skala noch . e inen weiteren Strich auf, welcher die Ein-
stellung für die allergrösste Masche angibt.
Rechts der Ziffer «0» weist die Skala noch einen weiteren Strich auf, welcher die Ein-
stellung für die allerkleinste Masche angibt.
A
Fig. 4
Fadenspannung rechts: Sie ist nur sichtbar, wenn der B-Knopf ganz rechts steht, also
B-Knopf von links nach rechts bewegen (Fig. 4). Hierbei treten die «Zugnadeln» aus dem
Gehäuse und es bildet sich der'« Nadelkanal».
Grosse Ziffern - lockere Maschenbildung
kleine Ziffern '-- dichtere Maschenbildung
8
Fig. 5
Oben am Apparat den Schiebedeckel nach
hinten stossen, wodurch eine Skala (Ziffern
6-1) sichtbar wird, welche mit dem B-Knopf
verbunden ist. Mit dem Steckschlüssel Ist die
ebenfalls sichtbar gewordene Schraube ent-
gegen dem Uhrzeigersinn zu lockern, auf die
gewünschte Ziffer zu schieben und wieder
handfest anzuziehen (Fig. 5). (Hierbei muss
der B-Knopf festgehalten werden.)
Die Fadenspannung entspricht dem fadenführenden Finger beim Handstricken, bei welchem
durch mehr oder weniger festes Anspannen des Fadens gleichfalls dichter oder lockerer
gestrickt wird.
Fadenspannung links: Sie ist nur sichtbar,
wenn der A·Knopf links steht (Ziffern 1-6).
Bedienung wie bei Fadenspannung rechts
(Fig. 6).
Fig. 6
Die Ziffern beider Fadenspannungen müssen
übereinstimmen.
Prüfung der richtigen Einstellung
Zur Prüfung der richtigen Einstellung wird ein Stück des Garns, mit welchem man
stricken will, in den Nadelkanal eingelegt und probeweise im Zick-Zack ausgespannt,
wie nachstehend erklärt:
A
Fig. 7
Prüfung mit B·Knopf: Beide Schieberknöpfe stehen links. A·Knopf
bleibt links. B·Knopf von links nach rechts bewegen, den Faden von
rechts nach links In den Nadelkanal einlegen. Dann B-Knopf zurück-
stossen, also von rechts nach links bewegen (Fig. 7), wodurch die
Zu. g nadeln wieder in das Gehäuse zurücktreten und der Faden im
Zickzack ausgespannt wird.
9
