Controles de transmissão M2

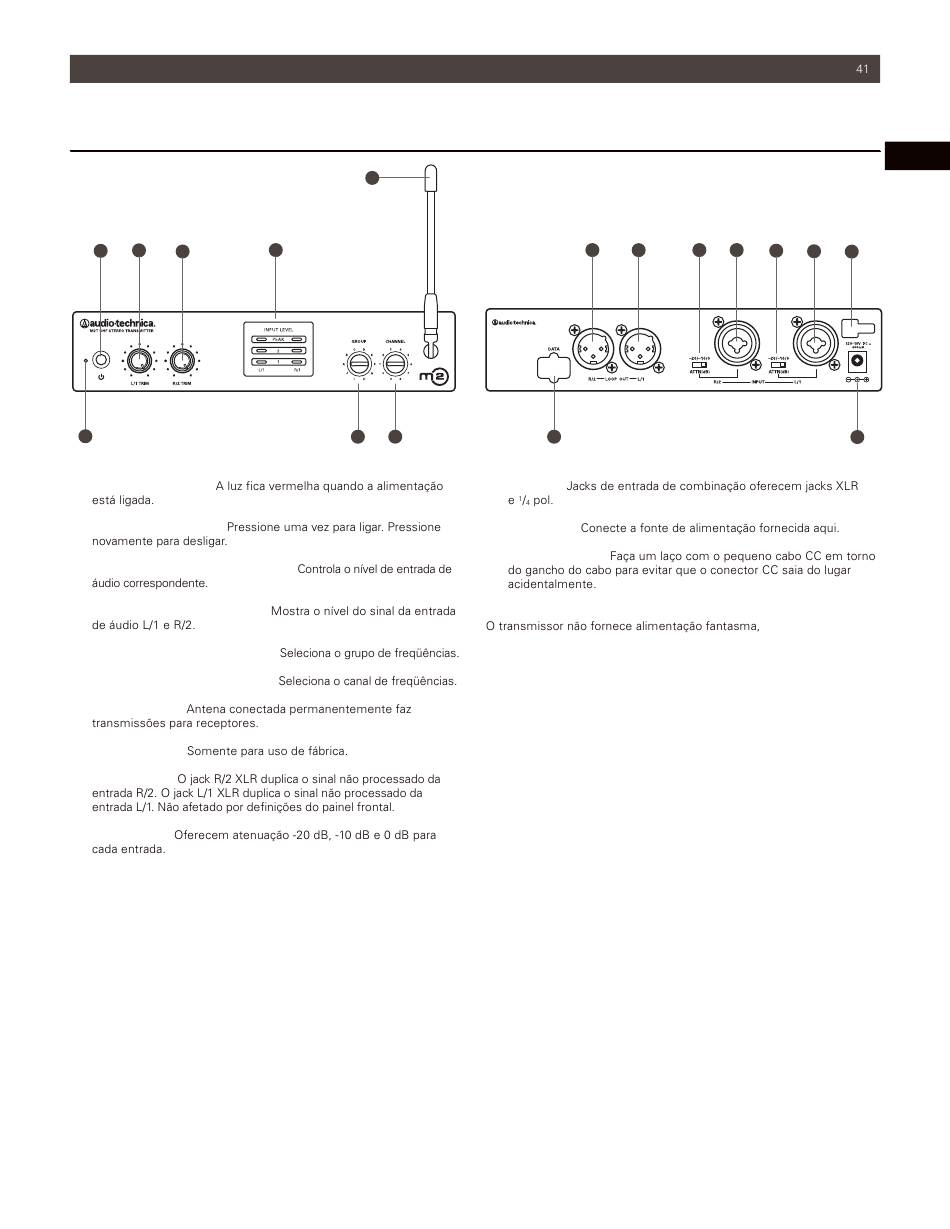

Transmissor do painel frontal
2 3
3
1
1. LED de alimentação.
2. Chave de alimentação.
3. Controle de compensação L/1 e R/2.
4. Indicador do nível de entrada.
5. Seletor de grupo de freqüências.
6. Seletor de canal de freqüências.
7. Antena flexível.
8. Porta de dados.
9. Saída de loop.
10. Atenuadores.
7
4
5 6
Transmissor do painel traseiro
9 9
8
11. Entradas.
12. Entrada CC.
13. Gancho do cabo.
Alimentação fantasma
alimentação fantasma passe da fonte de alimentação fantasma
para um dispositivo conectado a um dos jacks de entrada.
CUIDADO: Quando estiver conectando instrumentos a um console
de mixagem por meio da saída de loop do transmissor, utilize uma
caixa direta para evitar danos aos instrumentos e/ou equipamentos
da alimentação fantasma do console de mixagem. Ou seja,
conecte seus instrumentos em uma caixa direta e, depois, conecte
a caixa direta no transmissor.
10 1 1
10
1 1 13
12
mas permite que a
