Sustitución de la cubierta de domo clara/ahumada (opcional)
La cámara AXIS P3346-VE/P3367-VE/P3384-VE se suministra con un domo opcional.
Para sustituir la cubierta del domo:
1. Afloje los 4 tornillos bajo la cubierta que sostiene al domo.
2. Sustituya el domo antiguo por el nuevo y apriete los tornillos.

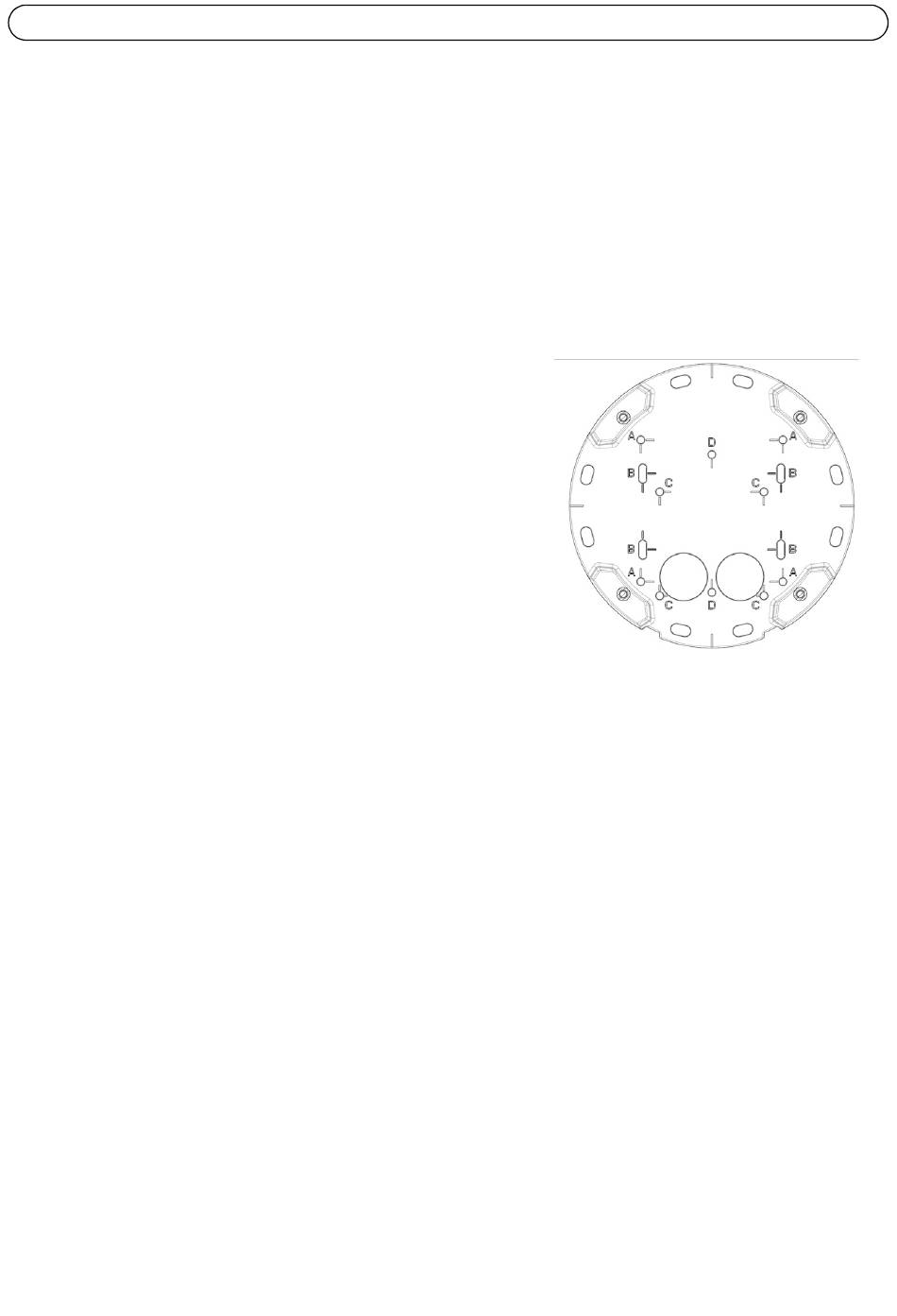

Escuadra de montaje
La placa de montaje cuenta con 4 diseños para los orificios de
montaje (A,B,C,D). Los diseños de los orificios de montaje
siguen la norma para las siguientes opciones de montaje:
• A: caja estanca cuadrada de 4"
• B: caja de distribución doble estadounidense de
tamaño estándar
• C: caja estanca octogonal de 4"
• D: caja de distribución individual estadounidense
de tamaño estándar
Extensión de los cables
En función de si desea guiar los cables a través de la pared o a lo largo de ella, siga las instrucciones
pertinentes que se indican a continuación.
Extensión de los cables a lo largo de la pared
1. Mediante la plantilla de taladrado, haga 4 orificios en la pared.
2. Fije la escuadra de montaje a la pared mediante los 4 tornillos suministrados, o con tornillos
adecuados para el material de la pared.
3. Aparte los muelles para retirar la cámara de la carcasa de la unidad.
4. Retire las juntas de los orificios laterales de la carcasa de la unidad. Si solo hay un cable, retire
únicamente una junta.
5. Coloque la carcasa de la unidad en la escuadra de montaje y acóplela apretando los cuatro
tornillos.
6. Haga pasar los cables por los orificios laterales de la carcasa de la unidad.
7. Arrastre las juntas a lo largo del cable y conéctelas a los orificios. Las juntas deben encajar
perfectamente en los orificios sin dobleces ni curvas.
8. Vuelva a acoplar la parte superior de la protección de cables apretando los dos tornillos.
Nota:
Para evitar problemas de humedad, se recomienda extender los cables hasta la cámara desde abajo
con los orificios de los cables encarados hacia abajo.
Guía de instalación de la Cámara de red de la serie AXIS P33-VE
