Verwandte Anleitungen für ROBBE RO-Control NAVY Pro Serie
Inhaltszusammenfassung für ROBBE RO-Control NAVY Pro Serie

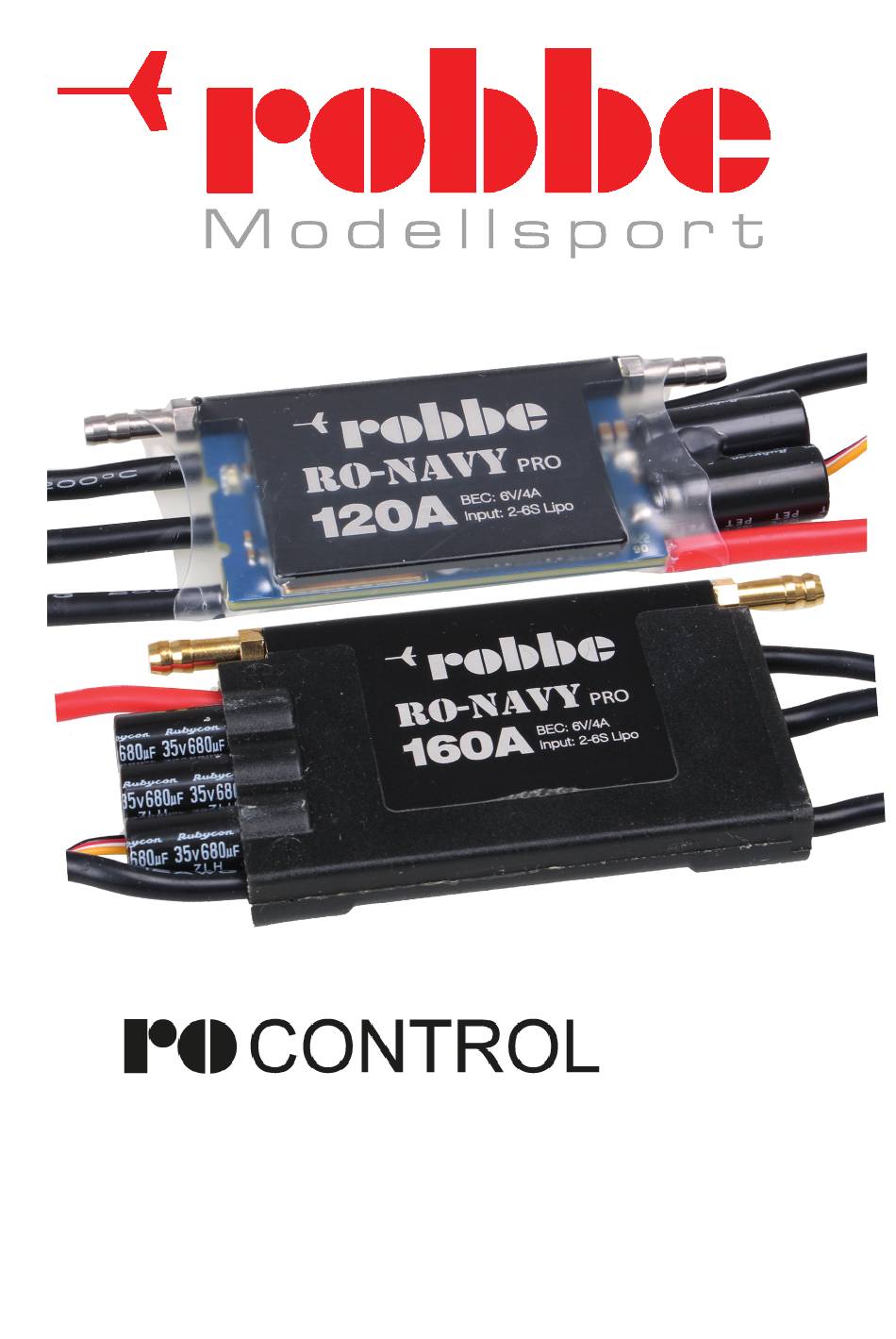

- Seite 1 ro-navy Bedienungsanleitung...

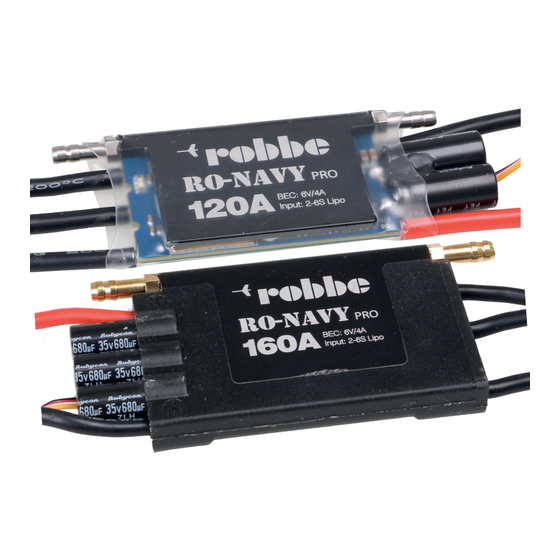

- Seite 2 Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie Bedienungsanleitung RO-CONTROL Navy Pro 120/160A Brushless Electronic Speed Controller Art.-Nr.: 8725 Ro-Control Navy Pro 120 Art.-Nr.: 8726 Ro-Control Navy Pro 160 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für einen RO-Control Navy Drehzahlsteller für bürsten-lose Motoren aus unserem Sortiment entschieden haben.
- Seite 3 Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie keine Haftung. Nehmen Sie keinesfalls einen beschädigten Regler z.B. durch Wassereinwirkung oder mechanische Verformung, durch Absturz o. ä. im Betrieb. Achten Sie darauf, dass Sie den Akku nicht verpolen, dass Sie Kurzschlüsse vermeiden, der An- triebsmotor wirkungsvoll entstört ist und die Luft gut zirkulieren kann.
-
Seite 4: Technische Daten
Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie 03. Features • Leichte Ausführung und damit perfekt geeignet für Wettbewerbsmodelle • Es sind keine zusätzlichen Vorsichtsmaßnahmen gegen Spritzwasser notwendig, der Regler ist dagegen durch eine Nano Beschichtung hervorragend geschützt, er kann ins Wasser getaucht werden. - Seite 5 Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie 2. Motor Anschlüsse: Die Motoranschlüsse können beliebig mit dem Motor verbunden werden. Sollte der Motor falsch herum laufen, müssen zwei beliebige Motoranschlüsse getauscht werden. 3. Empfänger Anschluss: 1. Drosselkanal anschließen, dazu verbinden Sie das Servokabel für die Eingangssignale mit dem Ausgang des Empfängers der das Gassignal ausgibt.
- Seite 6 Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie 1. Schalten Sie Sender und Regler ein, stellen Sie die Parameter für den Gaskanal wie Dual Rate oder die Wegeinstellung auf 100 %. Stellen Sie die Drosseltrimmung auf “0“. Für Sen- der ohne LC-Display stellen Sie den Geber auf maximal und die mechanische Trimmung in die Mitte.
- Seite 7 Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie Bringen Sie den Gashebel bzw. Gassteuerknüppel in die „Motor-Aus“ Position und schalten Sie den Sender ein. 1. Schließen Sie den Akku an den Controller an. Der Motor gibt eine Reihe von Tönen aus, damit wird die Zahl der LiPo Zellen angezeigt.
- Seite 8 Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie Option 2: Vorwärts / Rückwärts Der Modus „Vor- / Rückwärts“ bietet zusätzlich die Rückwärts Fahrfunktion. Dieser Modus ist gut für die meisten Anwendungen geeignet. (Hinweis: Stellen Sie sicher, dass Ihr Boot rück- wärts fahren kann. Wenn der Antrieb mit einer flexiblen Welle ausgerüstet ist, kann es nur in eine Richtung fahren, die Umkehrung der Richtung kann eine flexible Welle beschädigen.)
-
Seite 9: Regler Programmieren
Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie damit die Spannung nicht zusammenbricht. Wenn der Akku den hohen Strom nicht liefern kann ruckelt das Modell. Sie müssen dann den Level des Startmodus reduzieren. 7. Timing / General Timing: Diese Funktion hat drei Aspekte: •... - Seite 10 Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie Schritt 1: Programmiermodus aktivieren 1) Schalten Sie den Sender ein und bringen Sie Gasknüppel in die Vollgas Position, dann stecken Sie Antriebsakku an, es ertönt ein Signal (Beep-, Beep-). Es zeigt an, dass die Vollgaspostion erkannt wurde.
- Seite 11 Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie B B B B B B B---- B---- B B---- B B---- B Running vor- rück- Modus wärts wärts auto- LiPo Zellen matisch Unterspan- 2,8 V 3,0 V 3,2 V 3,4 V deakti-...
-
Seite 12: Integrierte Schutzfunktionen
Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie • Man kann den Regler auch mit Hilfe des WiFi Moduls (HOBBWING WIFI ist RO-Control Navy kompatibel). Dazu benötigt man ein Smartphone auf dem die das "HOBBYWING WiFi LINK Software" installiert sein muss. Vor der Programmierung muss das WiFi Modul über ein Y-Kabel ange-schlossen... -
Seite 13: Problemlösungen
Bedienungsanleitung No.8725 No.8726 RO-Control NAVY Pro Serie für 1 Sek. unter die programmierte Abschaltspannung fällt. Die rote LED blinkt immer dann, wenn Sie den Gasgeber in die Neutralposition bewegen. • Übertemperaturschutz Der ESC überwacht die interne Temperatur ständig. Der Temperaturschutz wird aktiviert, die Ausgangsleistung wird auf die Hälfte (50 %) verringert, wenn die Temperaturschwelle... -
Seite 14: Haftungssausschluss
12. Garantie Telefon: +43(0)7582/81313-0 , info@robbe.com, UID Nr.: ATU69266037 „robbe Modellsport“ ist eingetragenes Markenzeichen der Modellbau Lindinger GmbH Ce produit est accompagné d'une garantie de 24 mois. Notre facture sert de preuve pour le début Irrtum, Druckfehler und technische Änderungen vorbehalten. Copyright Modellbau Lindinger 2018 et la fin de l'expiration de cette garantie.
