Instalación
ES
4.
Instalación
4.1
Conexión eléctrica RGT/RGTK

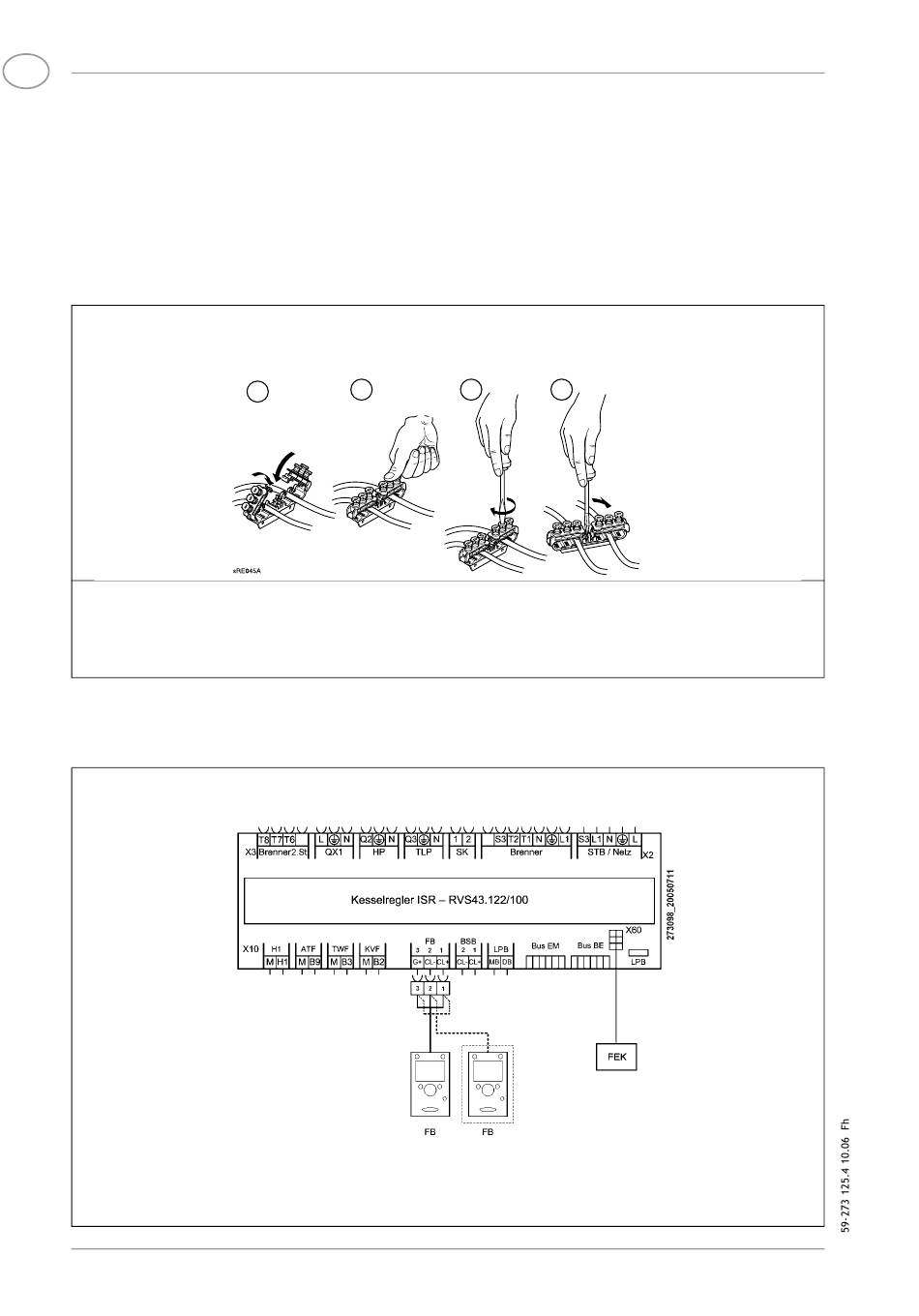

Fig. 6: Pasacables
1.
Tienda los cables y cierre de golpe los bornes hasta que queden enclavados
2.
Apriete hacia abajo los terminales de tornillo
3.
Apriete el terminal de tornillo con el destornillador
4.
Para abrir los bornes de línea levante el mecanismo de resorte con un destornillador
Fig. 7: Esquema de conexiado
Leyenda:
FB:
Mando a distancia; pueden conectarse 2 mandos a distancia como máximo
FEK:
Radiorreceptor caldera
40
Tienda los cables de alimentación del RGT al grupo térmico.
Anschlussleitungen vom RGTK zur Wärmepumpe verlegen.
En este caso, los cables deben tenderse en los pasacables del panel
de mando y conectarse según el esquema de conexionado.
2
1
Esquema de conexiado
3
4
