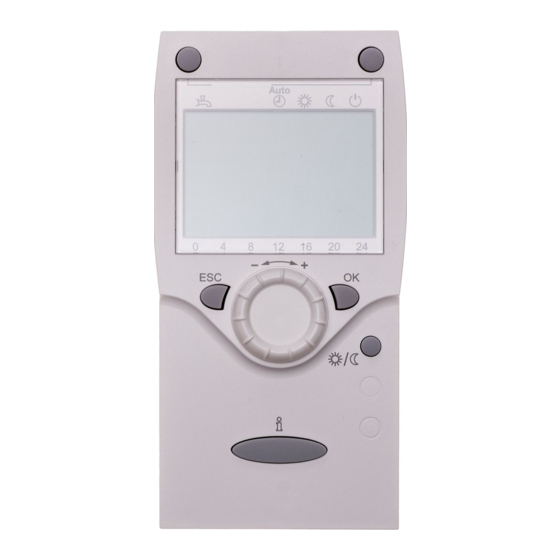

Diese Montageanleitung wendet sich an den Heizungsfachmann, der das Zubehör montiert. 1.4 Lieferumfang Raumgerät RGT/RGTK - Raumgerät RGT/RGTK mit Wandhalter - Montageanleitung Raumgerät RGTF/RGTKF - Raumgerät RGTF/RGTKF mit Wadhalter - 3 Batterien Mignon AA - Montageanleitung 7304404-01 05.11 Raumgerät RGT B/RGTK B und RGTF B/RGTKF B...
Achtung! Es dürfen nur Original-Ersatzteile verwendet werden. Eigenmächtige Umbauten und Veränderungen am Zubehör sind nicht gestattet, da sie Menschen gefährden und zu Schäden am Zubehör führen können. Bei Nicht- beachtung erlischt die Zulassung des Zubehörs. Raumgerät RGT B/RGTK B und RGTF B/RGTKF B 7304404-01 05.11...
Bereich 0...15°C bzw. 25...50°C Funkverbindung über Funkempfänger Anschluss 3-adrig an FB an Systemregler (Anschluss X60), Frequenz 868 MHz Gehäuseschutzart nach EN 60529 IP 20 Schutzklasse nach EN 60730 Schutzklasse III * Zubehör 7304404-01 05.11 Raumgerät RGT B/RGTK B und RGTF B/RGTKF B...
Fernbedienung; es können maximal 2 Fernbedienungen angeschlossen werden FEK: Funkempfänger Kessel Abb. 3: Schaltplan für Anschluss an Systemregler ISR-LMU (ab LMU 74) Legende Fernbedienung; es können maximal 2 Fernbedienungen angeschlossen werden Raumgerät RGT B/RGTK B und RGTF B/RGTKF B 7304404-01 05.11...
Seite 7
Technische Angaben Abb. 4: Schaltplan für Anschluss an Systemregler ISR-LMS (ab LMS 14) 7304404-01 05.11 Raumgerät RGT B/RGTK B und RGTF B/RGTKF B...
Felder oder in der Nähe von Fernsehern, PCs und Mikrowellen- geräten montiert werden. - die Distanz des Raumgerätes RGTF/RGTKF zum Funkempfänger FEK darf nicht mehr als 30 m oder 2 Stockwerke betragen Abb. 5: Montageort (Montagebeispiele) Raumgerät RGT B/RGTK B und RGTF B/RGTKF B 7304404-01 05.11...
1. Schnappmechanismus des Halterunterteils lösen 2. Halteroberteil vom Halterunteteil lösen 3. Wandhalter am gewünschten Montageort befestigen 4. Anschlussleitungen befestigen 5. Halteroberteil am Halterunteteil anbringen 6. Raumgerät in den Wandhalter schieben 7304404-01 05.11 Raumgerät RGT B/RGTK B und RGTF B/RGTKF B...
1. Schnappmechanismus des Halterunterteils lösen 2. Halteroberteil vom Halterunteteil lösen 3. Wandhalter am gewünschten Montageort befestigen 4. Halteroberteil am Halterunteteil anbringen 5. Batteriefach öffnen, Isolierstreifen entfernen, Batteriefach schließen 6. Raumgerät in den Wandhalter schieben Raumgerät RGT B/RGTK B und RGTF B/RGTKF B 7304404-01 05.11...
C0003147 Hinweis: Zur Verbesserung der Reichweite kann der Funkempfänger FEK bei Be- darf auch außerhalb des Kessels montiert werden. Die Leitungslänge beträgt ca. 1,4 m und darf nicht verlängert werden. 7304404-01 05.11 Raumgerät RGT B/RGTK B und RGTF B/RGTKF B...
Leitungen zu verwenden. Zulässige Leitungslängen: Cu-Leitung bis 20 m: 0,8 mm Cu-Leitung bis 80 m: 1 mm Cu-Leitung bis 120 m: 1,5 mm Leitungstypen: z.B. LIYY oder LiYCY 2 x 0,8 Raumgerät RGT B/RGTK B und RGTF B/RGTKF B 7304404-01 05.11...
Stecker am Anschluss X60 des integrierten Systemreglers RVS angeschlossen (sie- he Abb. 2). Stromschlaggefahr! Vor Anschluss des FEK Netzspannung des Kessels abschalten! Achtung! Funkempfänger FEK oder integrierter Systemregler RVS können beim An- schluss unter Spannung zerstört werden! 7304404-01 05.11 Raumgerät RGT B/RGTK B und RGTF B/RGTKF B...
Die Verbindung ist hergestellt, wenn die LED am Funkempfänger er- lischt. Dieser Vorgang kann bis zu 2 min dauern. Hinweise zur Änderung von Parametern sind im Installationshandbuch des Heiz- kessels enthalten. Raumgerät RGT B/RGTK B und RGTF B/RGTKF B 7304404-01 05.11...
Seite 15
Abb. 11: Displaynazeige bei aktiviertem Testmodus Empfangene Gesendete Datenpakete Datenpakete C0003174 Ausführliche Informationen zur Programmierung des integrierten Systemreglers RVS und Einstelltafeln mit weiteren programmierbaren Parametern sind im Instal- lationshandbuch des Heizkessels enthalten. 7304404-01 05.11 Raumgerät RGT B/RGTK B und RGTF B/RGTKF B...
2. Am Raumgerät RGTF/RGTKF in der Einstellebene Inbetriebnahme (I) den Menü- punkt Funk aufrufen 3. Funktion Testmode (Prog.-Nr. 121) auswählen 4. Option Ja auswählen, um den Verbindungstest zu starten Raumgerät RGT B/RGTK B und RGTF B/RGTKF B 7304404-01 05.11...
Seite 17
Hinweis: Der Verbindungstest ist erfolgreich, wenn mindestens 50% der abgesen- deten Daten wieder vom Raumgerät empfangen werden. Ausführliche Informationen zur Programmierung des integrierten Systemreglers LMS und Einstelltafeln mit weiteren programmierbaren Parametern sind im Instal- lationshandbuch des Heizkessels enthalten. 7304404-01 05.11 Raumgerät RGT B/RGTK B und RGTF B/RGTKF B...
Seite 18
-Raumgerät RGTF/RGTKF Montagebeispiele Montage -Funkempfänger FEK -Raumgerät RGT/RGTK -Raumgerät RGTF/RGTKF -Raumgerät RGTF/RGTKF ohne Wandhalter Montageort Parameter Schaltplan -Systemregler ISR-LMU -Systemregler ISR-LMU -Systemregler ISR-RVS Sicherheit allgemein Technische Daten Ü Übersicht Verwendete Symbole Raumgerät RGT B/RGTK B und RGTF B/RGTKF B 7304404-01 05.11...
