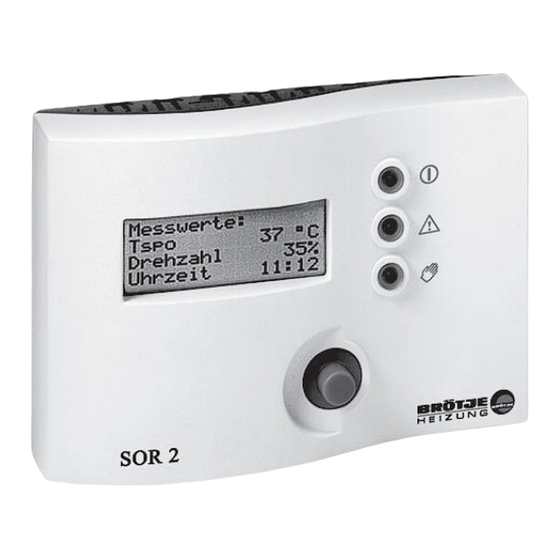

BROTJE SOR 2 Anleitung
Verwandte Anleitungen für BROTJE SOR 2
Inhaltszusammenfassung für BROTJE SOR 2

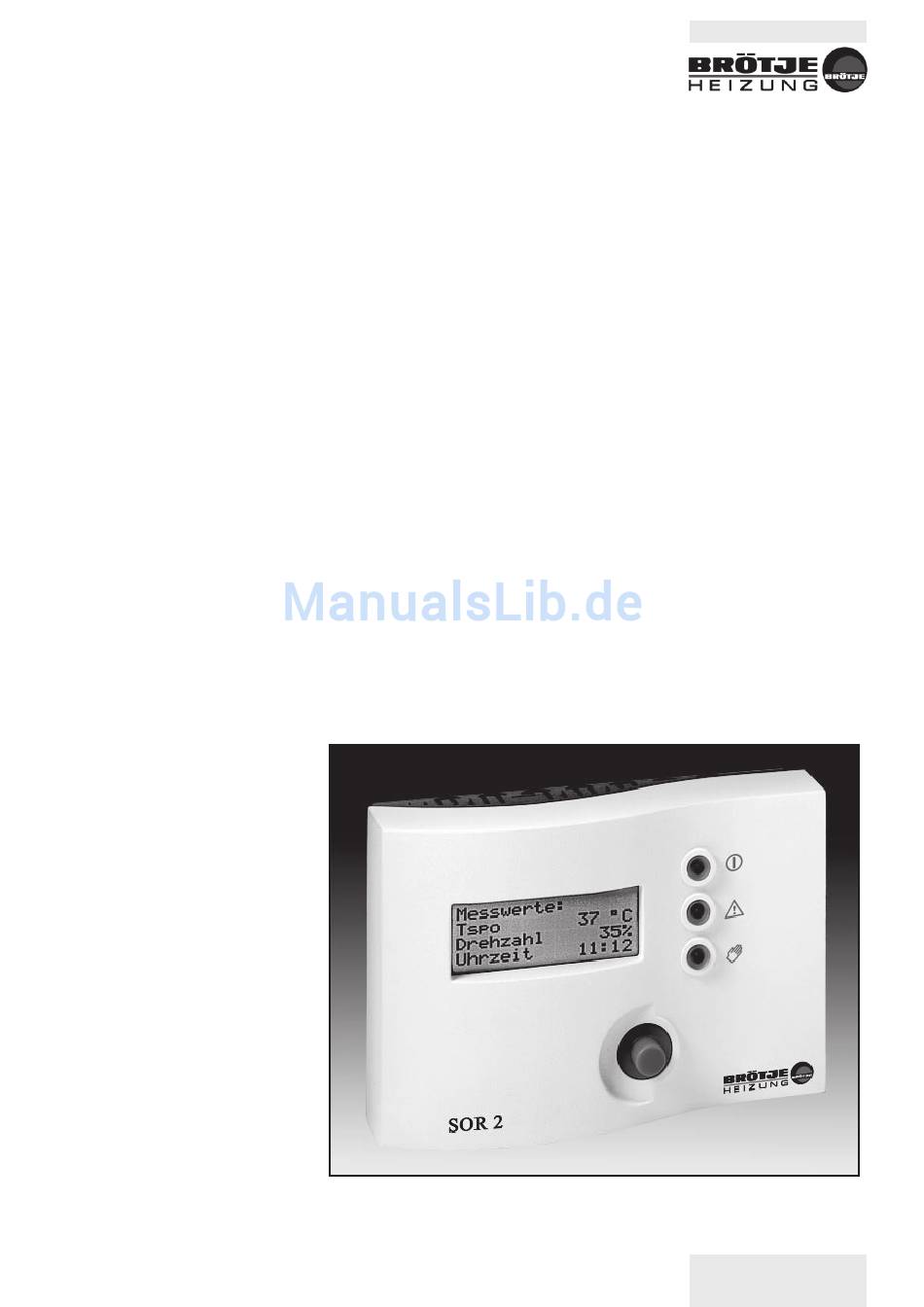

- Seite 1 MONTAGE Systemregler SOR 2 EINSTELLUNG Wichtig ! Erst die Regelung SOR 2 montieren, dann Netzanschluß vornehmen. Die Arbeiten müssen von einer elektrotechnischen Fachkraft durchge- Elektroinstallation führt werden. Erstinbetriebnahme Die Vorschriften der Anleitung sind zu beachten.
-
Seite 2: Inhaltsverzeichnis
INHALT Seite Verwendung / Technische Daten Montage / Elektrischer Anschluß Temperaturfühler Bedienung Systeme Menüs / Inbetriebnahme Anwendungsbeispiele Fehlersuche... -
Seite 3: Verwendung / Technische Daten
150 x 102 x 52 mm die eingestellten Werte sind stromausfallsicher im Regler gespeichert. Schutzart: IP30 / DIN 40050 Der Regler SOR 2 ist mit einem V-Bus und einer RS232 Schnittstelle zum op- tionalen Anschluß von Datenfernanzeige, PC-Adapter, Datenlogger und Wärme- Display: mengenzähler-Modul ausgerüstet. -
Seite 4: Sicherheitshinweis
MONTAGE Sicherheitshinweis: Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Betrieb neh- men. Dadurch vermeiden Sie Schäden an Ihrer Anlage, die durch unsachgemäßen Umgang entstehen könnten. Beachten Sie bitte, daß die Montage den bauseitigen Bedingungen angepaßt wird, die örtlichen Vorschriften berücksichtigt werden sowie den Regeln der Technik entspricht. -
Seite 5: Elektrischer Anschluß
V-Bus-Anschluss für Datenübertragung: Klemmen 7/8 (beliebige Polung) 1.3 Datenausgang Der Regler SOR 2 verfügt über einen V-BUS-Anschluß für die Datenübertragung und Energieversorgung (Klemmen 7 und 8, Anschlußkennzeichnung „BUS“ in der Boden-/Isolations- platte). Über diesen Daten-Bus können ein oder mehrere V- Bus Module wie Wärmemengenzähler oder Datenfernanzeigen... -
Seite 6: Temperaturfühler
TEMPERATURFÜHLER 2. Temperaturfühler Es kommen ausschließlich Präzisions-Platin-Temperaturfühler (Pt1000-Aus- führung) zur Anwendung. Trotzdem ist die Anordnung der Fühler von ent- scheidender Bedeutung für den Gesamtwirkungsgrad der Anlage. Die Kollektor- temperatur sollte möglichst innerhalb des Kollektors am oberen Ende gemes- sen werden. Im Speicher mit eigenem Wärmetauscher sollte der Tauchfühler unmittelbar oberhalb des Wärmetauschers angebracht werden. -
Seite 7: Bedienung
Relais (R1 und R2) AUS 3.2 Drehknopf mit integriertem Drucktaster und das Menüsystem Der Regler SOR 2 wird ausschließlich über den Dreh- impulsgeber mit integriertem Drucktaster bedient. Im Aus- gangszustand wird im Display das Hauptmenü angezeigt. Im Hauptmenü stehen 5 Menüs zur Auswahl: 1. -
Seite 8: Systeme
SYSTEME 4. Grundsysteme und Menüaufbau 4.1 Grundsysteme Der Regler SOR 2 ist für 3 Anlagen-Grundsysteme vorprogram- System 2 System 1 miert: System 1: 1 Kollektor und 1 Speicher System 2: 1 Kollektor und 2 Speicher System 3: 2 Kollektoren und 1 Speicher Die Grundsysteme können durch die Aktivierung und Deaktivie-... -
Seite 9: Einstellwerte
4.1.3 Einstellwerte Innerhalb des Einstellwertemenüs erfolgt die Auswahl des Vorrang: Vorranglogik in Systemen mit 2 Speichern Grundsystems und die Eingabe der Anlagenparameter bzw. PLauf: Mindestlaufzeit der Solarpumpe bei La- Regelvorgaben.: dung des Nachrangspeichers System: Auswahl des Grundsystems PPause: Wartezeit zur Überprüfung des Kollektor- min. - Seite 10 MENÜS 4.1.6 Fehlerreport 4.1.5 Bilanzwerte Betrieb: Betriebstage des Reglers. Kurzschluß: Unterbrechung der Sensorleitung mit der Angabe des betroffenen Temperaturfühlers. Pumpe 1: Betriebsstunden des an Relais 1 ange- Leitungsbruch: Unterbrechung der Sensorleitung mit der schlossenen Verbrauchers. Angabe des betroffenen Temperaturfühlers. Pumpe 2: Betriebsstunden des an Relais 2 ange- EEPROM: Fehler im Speicherbaustein.
-
Seite 11: Menüübersicht
5.1 Menüübersicht Hauptmenü .ehlerreport Bilanzwerte Meßwerte Kurzschluß Betrieb XXXX d Einstellwerte Pumpe 1 XXXX h Leitungsbruch EEPROM Optionen Pumpe 2 XXXX h defekt ∆T>50 K Bilanzwerte min S1 XXX.X°C Fehlerreport max S1 XXX.X°C RTC defekt min S2 XXX.X°C Code löschen max S2 XXX.X°C zurück... -
Seite 12: Anwendungsbeispiele
ANWENDUNGSBEISPIELE 6. Anwendungsbeispiele 6.1 System 1, Solarsystem mit 1 Kollektor und 1 Speicher: Der Regler (1) ermittelt die Temperatur- differenz zwischen Kollektorfühler S1 und Speicherfühler S2. Sobald die Differenz größer oder gleich dem eingestellten Wert für die Ein- schalttemperaturdifferenz (∆Tein1) ist, wird die Pumpe (P) eingeschaltet und damit der Spei- cher geladen, bis die Ausschalttemperatur- differenz (∆Taus1) oder die Speichermaximal-... -
Seite 13: System 2, Solarsystem Mit 2 Speichern (Pumpenansteuerung)
6.2 System 2, Solarsystem mit 2 Speichern (Pumpenansteuerung): Der Regler (1) vergleicht die Temperatur an dem Temperaturfühler S1 mit den Tempera- turen an S2 und S3 (Sonderzubehör). Sind die gemessenen Temperaturdifferenzen größer als die eingestellten Werte für die Einschalt- temperaturdifferenzen ∆Tein1 oder ∆Tein2, so wird die entsprechende Pumpe (P1/P2) in Betrieb gesetzt und der zugehörige Speicher wird höchstens bis zur eingestellten Maxi-... -
Seite 14: System 3, Solarsystem Mit Ost-/Westdach
ANWENDUNGSBEISPIELE 6.3 System 3, Solarsystem mit Ost-/Westdach: Der Regler (1) vergleicht die Temperaturen an den beiden Kollektorfühlern S1 und S2 mit der Speichertemperatur am Temperatur- fühler S3 (Sonderzubehör). Ist eine der ge- messenen Temperaturdifferenzen größer als die voreingestellten Einschalttemperatur- differenzen ∆Tein1 und ∆Tein2 so wird die entsprechende Pumpe (P1/P2) eingeschaltet, der Speicher wird geladen. -
Seite 15: System 1, Solarsystem Mit Externem Wärmetauscher
6.4 System 1, Solarsystem mit externem Wärmetauscher: Der Regler (1) ermittelt die Temperatur- differenz zwischen Kollektorfühler S1 und Speicherfühler S2. Sobald die Differenz grö- ßer oder gleich dem eingestellten Wert für die Einschalttemperaturdifferenz (∆Tein1) ist, wird die Pumpe (P1) eingeschaltet; der Pri- märkreislauf erwärmt sich. - Seite 16 ANWENDUNGSBEISPIELE System 1, Solarsystem mit Bypass: Der Regler (1) ermittelt die Temperatur- differenz zwischen Kollektorfühler S1 und Speicherfühler S2. Sobald die Differenz größer oder gleich dem eingestellten Wert für die Ein- schalttemperaturdifferenz (∆Tein1) ist, wird die Pumpe (P) eingeschaltet; der Primär- kreislauf erwärmt sich.
-
Seite 17: Fehlersuche
7. Tips zur Fehlersuche Sollte der Regler SOR 2 einmal nicht einwandfrei funk- tionieren, überprüfen Sie bitte folgende Punkte: 1. Stromversorgung Die Stromversorgung ist gewährleistet, wenn mindestens eine Kontrollampe leuchtet. 2. Fehlerreport Kommt es zu einer Störung im Regelkreis wird dies durch ein Blinken der Störungskontrollampe...
