Installations- und Betriebsanleitung METPOINT
HINWEIS

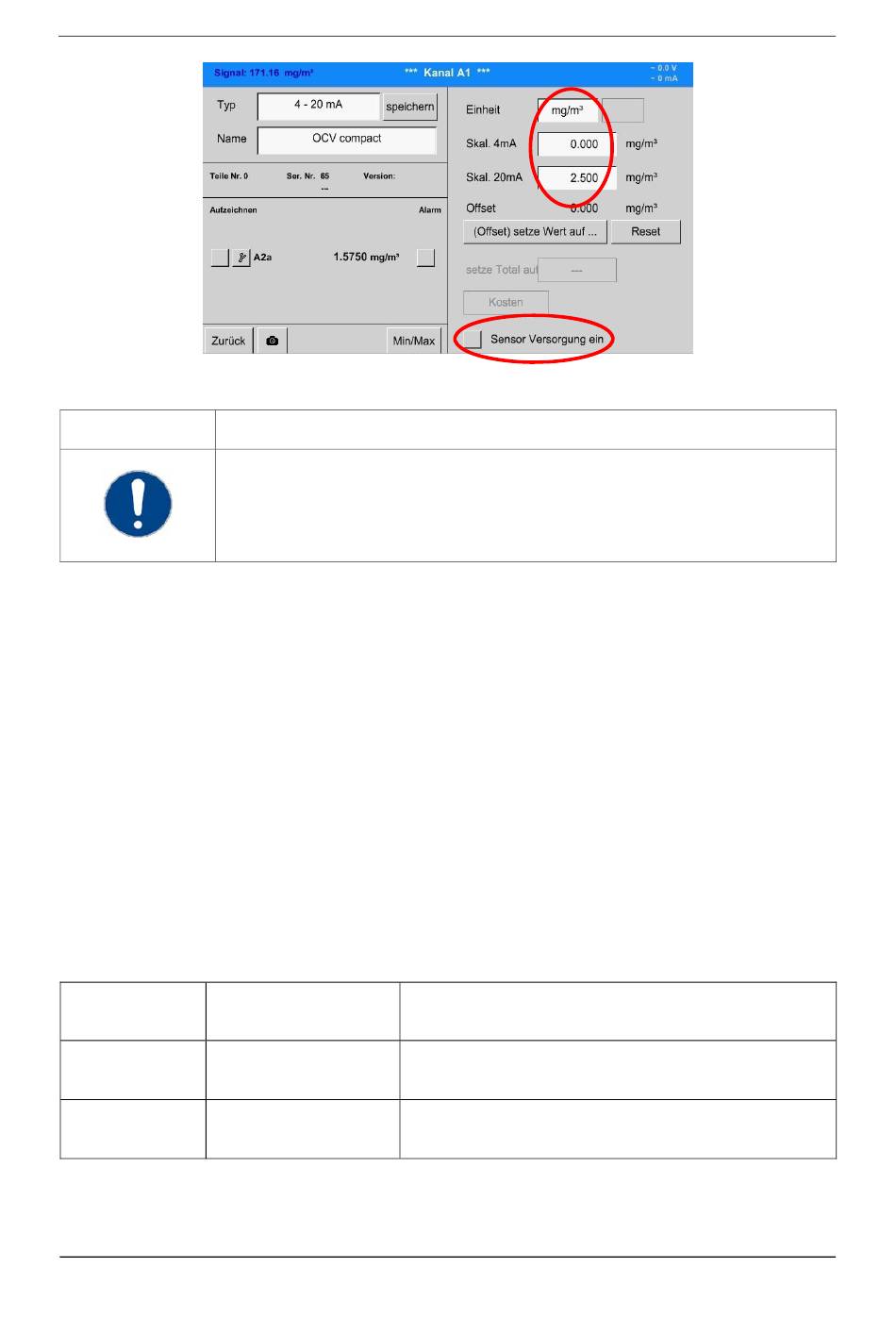

Richtige Einstellung wählen
Der Menü-Punkt „Sensor Versorgung ein" darf nicht aktiviert werden.
5.4 Digitale Schnittstelle RS-485 MODBUS RTU
Das METPOINT
®
OCV compact in der Standardausführung mit Display bietet die Möglich-
keit der Weiterleitung des aktuellen Messwerts über das MODBUS RTU Protokoll.
Der Anschluss der RS-485 Schnittstelle erfolgt über die Klemmleiste X22:8 und X22:9.
Im Folgenden werden die wichtigsten Parameter und Register der MODBUS RTU (Remote
Terminal Unit / Fernbedienungsterminal) Schnittstelle definiert:
Übertragungsrate: wählbar von 1200 – 115200 Bits/Sekunde
Übertragungsparameter:
MODBUS
Register
1
3
V00 / 10-248
1 Start Bit, 8 Datenbits, 1 oder 2 Stop-Bits, keine Paritätsprüfung
Datentyp
Unsigned
Integer 32Bit
Unsigned
Integer 16Bit
®
OCV compact
Aktueller Messwert [mg/m³] ohne Dezimalpunkt
Position des Dezimalpunkts
Wert
73 / 100
