Installations- und Betriebsanleitung METPOINT

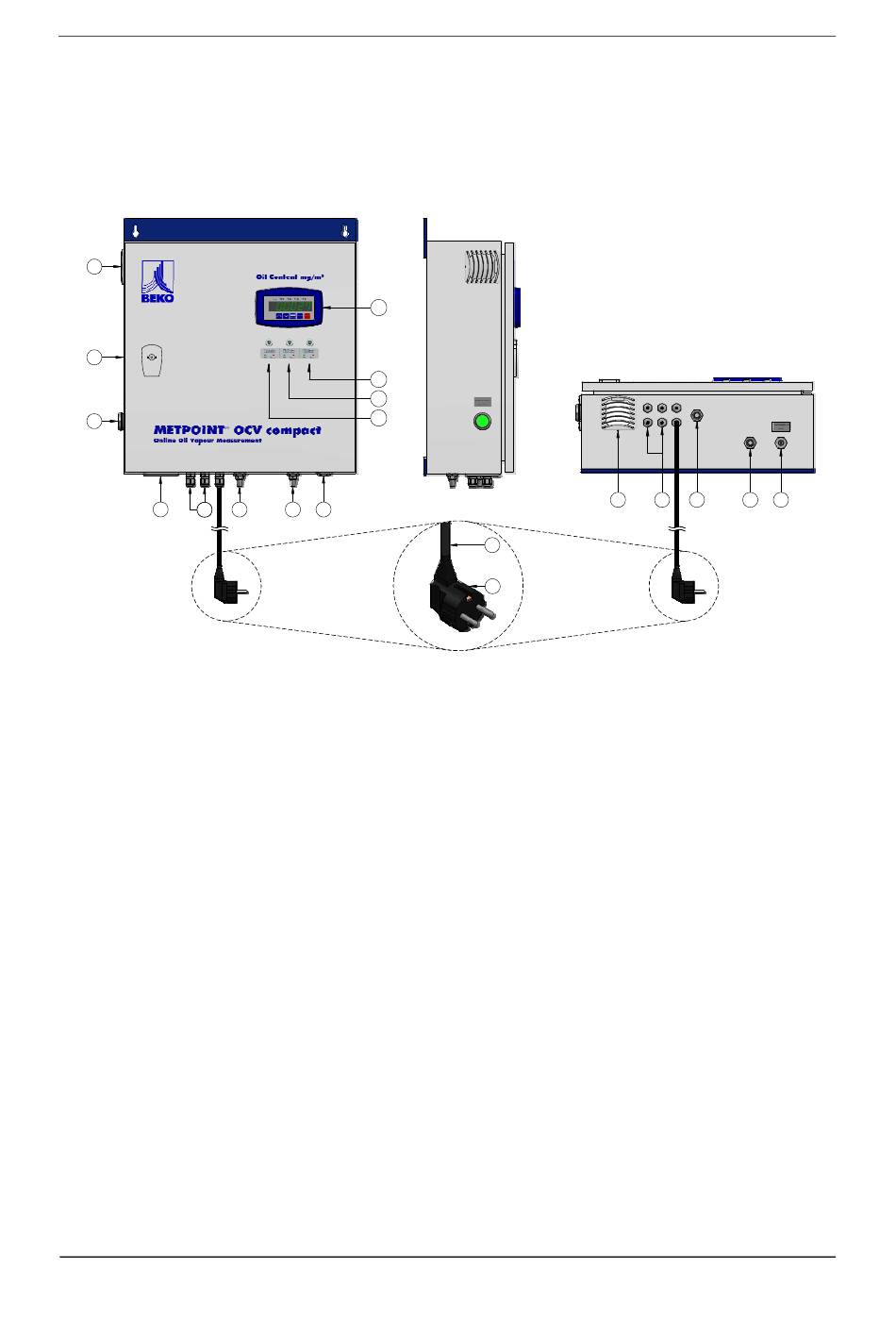

4.4 Geräteanschlüsse
Auf der Unterseite des Gehäuses befinden sich alle für den Betrieb notwendigen Anschlüsse.
5
1
4
6
14
2
Netzstecker mit Schutzkontakt
3
Elektrische Anschlussleitung, 2,5 m lang
4
Netzschalter für elektrische Spannungsversorgung
6
Gerätelüfter mit Filter
7
Druckluft-EINTRITT, Innengewinde G1/8" / ISO 228-1
8
Schalldämpfer Nr. 1 für den Null-Luft-AUSTRITT
9
Schalldämpfer Nr. 2 für den Druckluft-AUSTRITT
14
Kabelverschraubungen für die kundenseitigen Elektroanschlüsse, 6 Stück M12x1,5
V00 / 10-248
10
12
13
11
8
9
7
®
OCV compact
6
3
2
8
14
9
7
39 / 100
