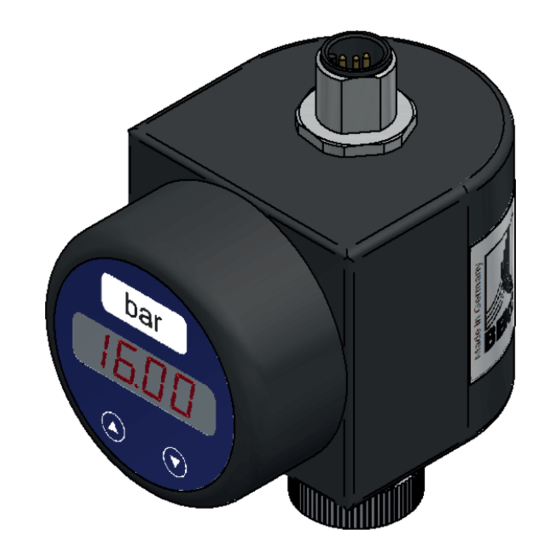

- Seite 1 DE - deutsch Installations- und Betriebsanleitung Aufsteckanzeige für METPOINT Messumformer ® METPOINT UD01 ®...
- Seite 2 Installations- und Betriebsanleitung METPOINT UD01 ®...
-
Seite 3: Inhaltsverzeichnis
Installations- und Betriebsanleitung Inhalt 1. Sicherheitshinweise............................4 1.1. Piktogramme und Symbole ........................4 1.2. Signalworte nach ISO 3864 und ANSI Z.535 ................... 4 1.3. Allgemeine Sicherheitshinweise ........................ 5 2. Produktinformationen ............................ 6 2.1. Bestimmungsgemäße Verwendung......................6 2.2. Typenschild ............................... 6 2.3. -
Seite 4: Sicherheitshinweise
Installations- und Betriebsanleitung 1. Sicherheitshinweise 1.1. Piktogramme und Symbole Allgemeiner Hinweis Installations- und Betriebsanleitung beachten Installations- und Betriebsanleitung beachten (auf Typenschild) Allgemeines Gefahrensymbol (Gefahr, Warnung, Vorsicht) 1.2. Signalworte nach ISO 3864 und ANSI Z.535 Unmittelbar drohende Gefährdung GEFAHR Folge bei Nichtbeachtung: schwere Personenschäden oder Tod Mögliche Gefährdung WARNUNG Folge bei Nichtbeachtung: mögliche schwere Personenschäden oder Tod... -
Seite 5: Allgemeine Sicherheitshinweise
Installations- und Betriebsanleitung 1.3. Allgemeine Sicherheitshinweise HINWEIS Installations- und Betriebsanleitung Vor dem Lesen prüfen, ob diese Installations- und Betriebsanleitung dem Gerätetyp entspricht. Sie enthält wichtige Informationen und Hinweise zum sicheren Betrieb des Geräts. Daher ist die Installations- und Betriebsanleitung unbedingt vor Aufnahme jeglicher Tätigkeiten vom entsprechenden Fachpersonal¹... -
Seite 6: Produktinformationen
UD01. Sie sind dem Hersteller bzw. Lieferanten auf Anfrage mitzuteilen. Zur Identifikation der ® Betriebssoftware wird nach dem Einschalten des Geräts im Display für ca. 1 Sekunde die Programmversion (z. B. P07) angezeigt. Halten Sie diese bitte bei Rückfragen bereit. METPOINT UD01 Produktbeschreibung Seriennummer Artikelnummer... -
Seite 7: Technische Daten
Installations- und Betriebsanleitung 2.3. Technische Daten Ein- und Ausgangssignale Ein- und Ausgangssignal: 4 ... 20 mA (2-Leiter) Elektrische Schutzmaßnahmen Kurzschlussfestigkeit: permanent Verpolschutz: bei vertauschten Anschlüssen keine Schädigung, aber auch keine Funktion Elektromagnetische Verträglichkeit: Störaussendung und Störfestigkeit nach EN 61326 Sicherheitstechnische Höchstwerte: = 28 V, ∑I = 93 mA, ∑P = 660 mW... -
Seite 8: Abmessungen
Installations- und Betriebsanleitung 2.4. Abmessungen Maße in mm 2.5. Lieferumfang Bild Beschreibung Aufsteckanzeige mbar Einheitenaufkleber-Bogen °C °Ctd °Ftd °F Installations- und Betriebsanleitung Anschlusskabel METPOINT UD01 ®... -
Seite 9: Lagerung Und Transport
Trotz aller Sorgfalt sind Transportschäden nicht auszuschließen. Aus diesem Grund muss das Gerät nach dem Transport und Entfernen des Verpackungsmaterials auf mögliche Transportschäden überprüft werden. Jede Beschädigung ist unverzüglich dem Spediteur, der BEKO TECHNOLOGIES GMBH oder deren Vertretung mitzuteilen. VORSICHT Beschädigung bei Transport und Lagerung... -
Seite 10: Bedien- Und Anzeigeelemente
Installations- und Betriebsanleitung 2.7. Bedien- und Anzeigeelemente Die Anzeige des Messwertes sowie die Konfiguration erfolgt menügesteuert über eine 4-stellige 7-Segment- Anzeige. Fläche für Einheitenaufkleber mbar °C °Ctd °Ftd °F 4-stellige 7-Segment-Anzeige Miniaturdrucktasten 2.8. Menübedienung Die Bedienung des Menüs erfolgt über die Miniaturdrucktasten. Alle vorgenommenen Einstellungen werden in einem EEPROM abgelegt und stehen somit auch nach einem Ausfall der Spannungsversorgung zur Verfügung. -
Seite 11: Zugriffsschutz Durch Passwort
Installations- und Betriebsanleitung 2.9. Zugriffsschutz durch Passwort Das Gerät ist werkseitig mit einem Passwort vor unbefugtem Zugriff auf das Menü geschützt. Werkseitiges Passwort: 0005 Zugriffsschutz aktivieren/deaktivieren: siehe >>Menü 1<< Passwort ändern: siehe >>Spezialmenü 4<< Passwort zurücksetzen: siehe >>Spezialmenü 3<< 2.10. Menüstruktur Anzeigemodus (Messwert wird angezeigt) -
Seite 12: Einheit
Installations- und Betriebsanleitung 2.11. Einheit Die Einheit des dargestellten Messwertes wird werkseitig voreingestellt und auf der Fläche für Einheitenaufkleber angebracht. 2.12. Menüliste Menü 1 – Zugriffsschutz Ist der Zugriffsschutz aktiviert, erscheint im Display „PAon“. Deaktivieren: Gleichzeitig >>▲<< und >>▼<< zum Bestätigen des Menüpunkts „PAon“... - Seite 13 Installations- und Betriebsanleitung Menü 17 – Maximalwertanzeige Gleichzeitig >>▲<< und >>▼<< zum Bestätigen des Menüpunkts „HIPr“ drücken. Anschließend wird der Maximalwert der durchgeführten Messungen auf dem Display dargestellt. Maximalwert zurücksetzen: Gleichzeitig >>▲<< und >>▼<< innerhalb 1 sec. nach Bestätigung des Menüpunkts drücken. Der Maximalwert wird bei Trennung der Spannungsversorgung zurückgesetzt.
-
Seite 14: Spezialmenüs
Installations- und Betriebsanleitung 2.12.1. Spezialmenüs Der Zugang zu den Spezialmenüs erfolgt über das Menü 1. Alle hier beschriebenen Einstellungen müssen aus dem Menü 1 ausgeführt werden. Spezialmenü 1 – Korrektur der Anzeige bei abweichendem Spannensignal (Spannenabgleich) Zur Korrektur der Anzeige bei abweichender Spanne stellen Sie mit den Tasten >>▲<<... -
Seite 15: Montage
Installations- und Betriebsanleitung 3. Montage HINWEIS Sachschäden möglich • Sämtliche Montage- und Installationsarbeiten dürfen nur im spannungsfreien Zustand durchgeführt werden. • Die Drehbegrenzung sämtlicher Komponenten nicht überschreiten. 3.1. Montageschritte 1. Aufsteckanzeige (2) auf den entsprechenden Messumformer (3) aufstecken und verschrauben. 2. -
Seite 16: Elektrische Installation
Installations- und Betriebsanleitung 4. Elektrische Installation Die elektrische Installation erfolgt gem. nachfolgender Tabelle und Schaltpläne. Elektrische Anschlüsse Darstellung Anschlussbelegung 1 – Spannungsversorgung (+) 24V DC 2 – nicht belegt 3 – Spannungsversorgung (-) 0V bzw. GND 4 – nicht belegt 5 –... -
Seite 17: Anschluss Der Spannungsversorgung
Installations- und Betriebsanleitung 4.1. Anschluss der Spannungsversorgung Der Spannungsabfall, der durch die Elektronik des Geräts erzeugt wird, beträgt ca. 6 VDC. Dies ist bei der Planung der Spannungsversorgung zu berücksichtigen. Die Grenzwerte errechnen sich wie folgt: + 6 V Minimale Betriebsspannung: B min min MU + 6 V... -
Seite 18: Inbetriebnahme
Fehlerbeschreibung beizufügen. Falls Ihr Gerät mit Schadstoffen in Berührung gekommen ist, wird außerdem eine Dekontaminierungserklärung benötigt. Entsprechende Vorlagen finden Sie auf unserer Homepage unter www.beko-technologies.de. Sollten Sie Ihr Gerät ohne Dekontaminierungserklärung einsenden und es treten in unserer Serviceabteilung Zweifel bezüglich des verwendeten Mediums auf, wird erst mit der Reparatur begonnen, sobald eine entsprechende Erklärung vorliegt. -
Seite 19: Konformitätserklärung
Installations- und Betriebsanleitung 10. Konformitätserklärung METPOINT UD01 ®... - Seite 20 Tel. +81 44 328 76 01 eric.purushotham@bekoindia.com info@beko-technologies.jp Benelux Polska / Poland Scandinavia BEKO TECHNOLOGIES B.V. BEKO TECHNOLOGIES Sp. z o.o. www.beko-technologies.de Veenen 12 ul. Chłapowskiego 47 NL - 4703 RB Roosendaal PL-02-787 Warszawa Tel. +31 165 320 300 Tel. +48 22 855 30 95 benelux@beko-technologies.com...
