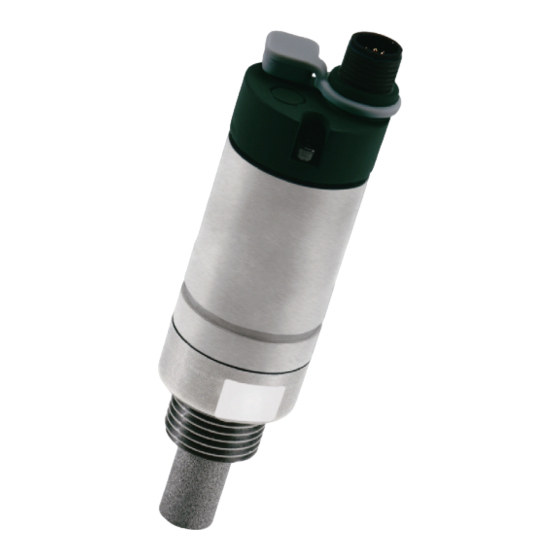

- Seite 1 DE - deutsch Installations- und Betriebsanleitung Taupunktmessgerät DP 109...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für das Feuchtemessgerät DP 109 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme des DP 109 diese Installations- und Betriebsanleitung aufmerksam und befolgen Sie unsere Hinweise. Nur bei genauer Beachtung der beschriebenen Vorschriften und Hinweise ist die einwandfreie Funktion des DP 109 und ein gefahrloser Betrieb sichergestellt.
-
Seite 3: Inhaltsverzeichnis
Anschluss an die Datenanzeige DD 109 Anschluss über Anschlussstecker Anschluss von einem Taupunktsensor an die Datenanzeige Anschluss von zwei Taupunktsensoren an die Datenanzeige Lieferumfang Messungen Messung mit Messkammer, Anschluss über Stecknippel Messung ohne Messkammer, Anschluss über Außengewinde G1/2’’ Wartung Kalibrierung/ Justage Konformitätserklärung DP 109... -
Seite 4: Sicherheitshinweise
• Max. Betriebsdruck nicht überschreiten (siehe Typenschild)! • Stellen Sie sicher, dass das DP 109 nur innerhalb der zulässigen und auf dem Typenschild aufgeführten Grenzwerte betrieben wird. • genaues Einhalten der Leistungsdaten des DP 109 im Zusammenhang mit dem Einsatzfall •... - Seite 5 DP 109 kommen, welche die Messergebnisse beeinträchtigen und zu Fehlinterpretationen führen können. Maßnahmen : Vor der Messung an der Entnahmestelle Druckluft abströmen lassen, um Kondensat und Schmutzablagerungen zu entfernen. Dies vermindert die Verschmutzung des DP 109 und der Messkammer. Stehende Luft führt zu langen Einstellzeiten. DP 109...
-
Seite 6: Einsatzgebiet
Das DP 109 ist ein Feuchtemessgerät für Messungen innerhalb der zulässigen Betriebsparameter (siehe Technische Daten). • Das DP 109 ist zur Messung nach einem Druckluft-Trockner ausgelegt. Bei Messungen vor einem Druckluft-Trockner kann das Messgerät/ der Sensor verschmutzt werden. • Das DP 109 misst folgende Parameter:... -
Seite 7: Technische Daten
10… 30 VDC Bürde für Analogausgang < 500 Ohm Einsatztemperatur -30... 70°C Umgebungstemperatur (ideal 0… 50 °C) Lagertemperatur -40… 80 °C DIN EN 61326 Einschraubgewinde G ½“ Edelstahl Gehäusematerial Zinklegierung, PC, ABS Sensorschutz Sinterfilter 50`m, Edelstahl Anschluss M12, 5-polig DP 109... -
Seite 8: Maßzeichnung
Maßzeichnung Maßzeichnung Messkammer mit Innengewinde G1/2“ / G1/4“ Montierter Stecknippel NW 7,2, G1/4“ außen für Schnellverschlusskupplung Stecknippel NW 7,2; G1/4“ außen DP 109... -
Seite 9: Anschlussstecker
Legende zur Pin-Belegung Digitalsignal (interne Datenübertragung) Negative Versorgungsspannung Positive Versorgungsspannung 10... 30 VDC geglättet Nicht angeschlossen Anschluss-Diagramm Wurde kein Anschlusskabel bestellt, wird der Sensor mit einem M12-Anschlussstecker geliefert. Der Anwender kann die Versorgungs- und Signalleitungen, wie im Anschluss-Diagramm dargestellt, verbinden. DP 109... -
Seite 10: Anschluss An Die Datenanzeige Dd 109
Anschluss von zwei Taupunktsensoren an die Datenanzeige Taupunktsensor 1 Anschluss „I“ Analogausgang Anschluss „I“ Taupunktssensor 2 Anschluss „G“ Analogausgang Anschluss „G“ Bitte nutzen Sie die Konfigurationssoftware um neue Sensoren hinzuzufügen oder die Sensoreinstellung im DD 109 zu ändern. DP 109... -
Seite 11: Lieferumfang
1. Vorbereitung der Mess-Stelle Vor der Messung an der Entnahmestelle Druckluft abströmen lassen, um Kondensat und Schmutzablagerungen zu entfernen. Dies vermindert die Verschmutzung des DP 109 und der Messkammer. Stehende Luft führt zu langen Einstellzeiten. Sollte Kondensat an der Mess-Stelle austreten, sollten Sie vor der Messung die Druckluftaufbereitung überprüfen. -
Seite 12: Messung Ohne Messkammer, Anschluss Über Außengewinde G1/2
Vor der Messung überprüfen Sie bitte die Entnahmestelle. Sollte Kondensat an der Mess-Stelle austreten, sollten Sie vor der Messung die Druckluftaufbereitung überprüfen. 2. Schrauben Sie das DP 109 (ohne montierte Messkammer) in die Mess-Stelle (mit Innengewinde G1/2“). Bei der Montage sollten Sie die Schlüsselfläche (SW27) benutzen! Wartung Reinigung des Sensors Der Sensor kann durch vorsichtiges Schwenken in destilliertem Wasser oder Isopropanol gereinigt werden. -
Seite 13: 11 Konformitätserklärung
Konformitätserklärung 11 Konformitätserklärung DP 109... - Seite 14 Pin-Belegung Anschlussstecker M12 ....9 Entnahmestelle Druckluft........5, 11 Ex-Bereich ............6 Reinigung des Sensors........12 Relative Feuchte ...........7 Fachpersonal ............4 Fehlerhafte Installation .........5 Sicherheitshinweise ..........4, 5 Stehende Luft ..........5, 11 Gefahr Druckluft ...........4 Gefahr Netzspannung ..........4 Technische Daten..........7 Justage ...............12 Wartung ..............12 DP 109...
- Seite 15 DP 109...
- Seite 16 Originalanleitung in Deutsch. Technische Änderungen und Irrtümer vorbehalten. DP109_manual_de_2009-12 DP 109...
