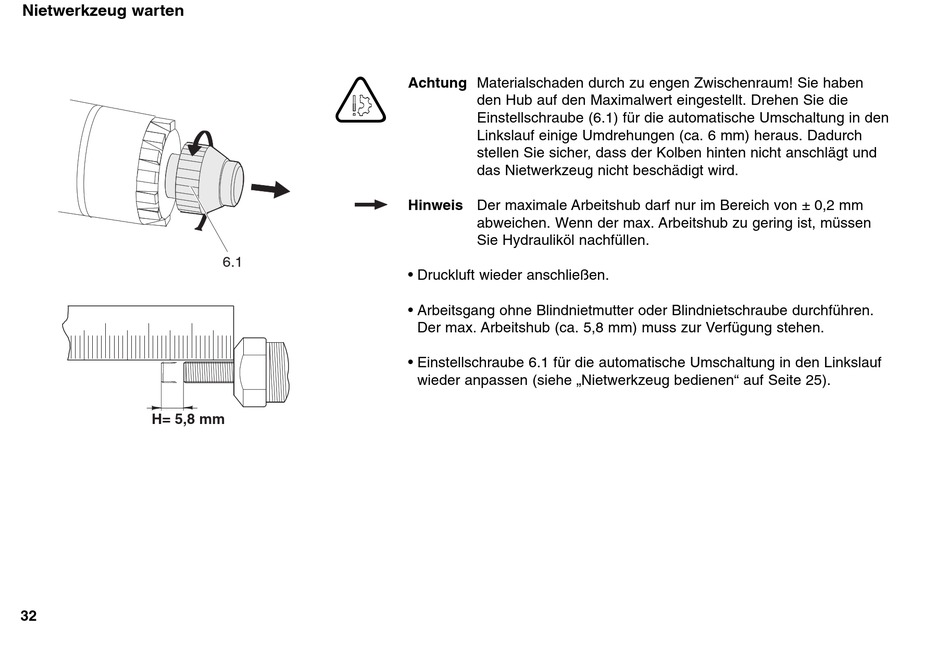

RIVETEC RL 50A Betriebsanleitung Seite 32

Nietwerkzeug warten
H= 5,8 mm
32
E
6.1
Achtung Materialschaden durch zu engen Zwischenraum! Sie haben
den Hub auf den Maximalwert eingestellt. Drehen Sie die
Einstellschraube (6.1) für die automatische Umschaltung in den
Linkslauf einige Umdrehungen (ca. 6 mm) heraus. Dadurch
stellen Sie sicher, dass der Kolben hinten nicht anschlägt und
das Nietwerkzeug nicht beschädigt wird.
Hinweis Der maximale Arbeitshub darf nur im Bereich von ± 0,2 mm
abweichen. Wenn der max. Arbeitshub zu gering ist, müssen
Sie Hydrauliköl nachfüllen.
• Druckluft wieder anschließen.
• Arbeitsgang ohne Blindnietmutter oder Blindnietschraube durchführen.
Der max. Arbeitshub (ca. 5,8 mm) muss zur Verfügung stehen.
• Einstellschraube 6.1 für die automatische Umschaltung in den Linkslauf
wieder anpassen (siehe „Nietwerkzeug bedienen" auf Seite 25).
