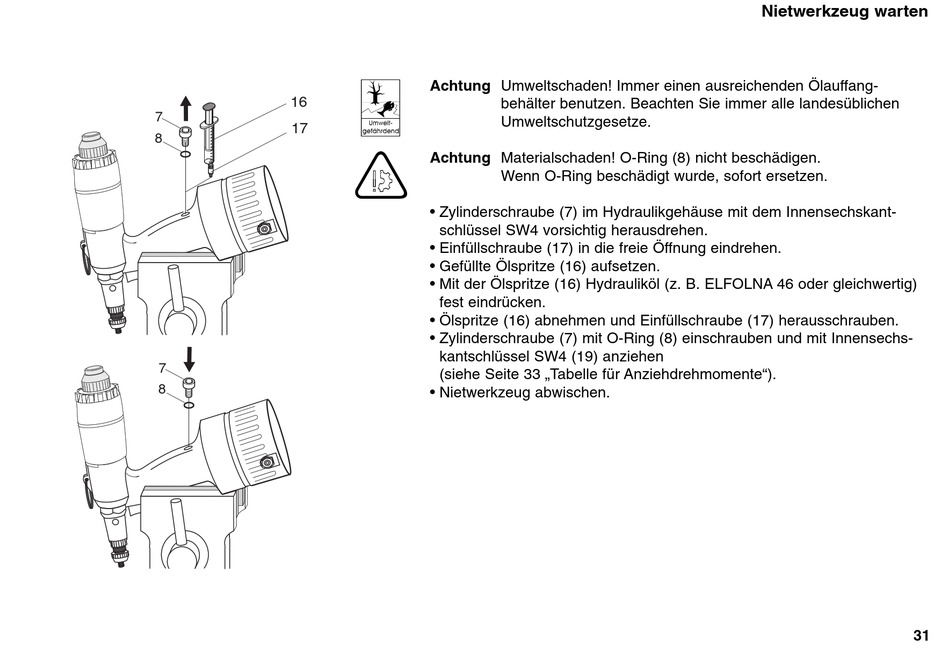

RIVETEC RL 50A Betriebsanleitung Seite 31

16
7
17
8
7
8
Achtung Umweltschaden! Immer einen ausreichenden Ölauffang-
P
behälter benutzen. Beachten Sie immer alle landesüblichen
Umweltschutzgesetze.
Achtung Materialschaden! O-Ring (8) nicht beschädigen.
E
Wenn O-Ring beschädigt wurde, sofort ersetzen.
• Zylinderschraube (7) im Hydraulikgehäuse mit dem Innensechskant-
schlüssel SW4 vorsichtig herausdrehen.
• Einfüllschraube (17) in die freie Öffnung eindrehen.
• Gefüllte Ölspritze (16) aufsetzen.
• Mit der Ölspritze (16) Hydrauliköl (z. B. ELFOLNA 46 oder gleichwertig)
fest eindrücken.
• Ölspritze (16) abnehmen und Einfüllschraube (17) herausschrauben.
• Zylinderschraube (7) mit O-Ring (8) einschrauben und mit Innensechs-
kantschlüssel SW4 (19) anziehen
(siehe Seite 33 „Tabelle für Anziehdrehmomente").
• Nietwerkzeug abwischen.
Nietwerkzeug warten
31
