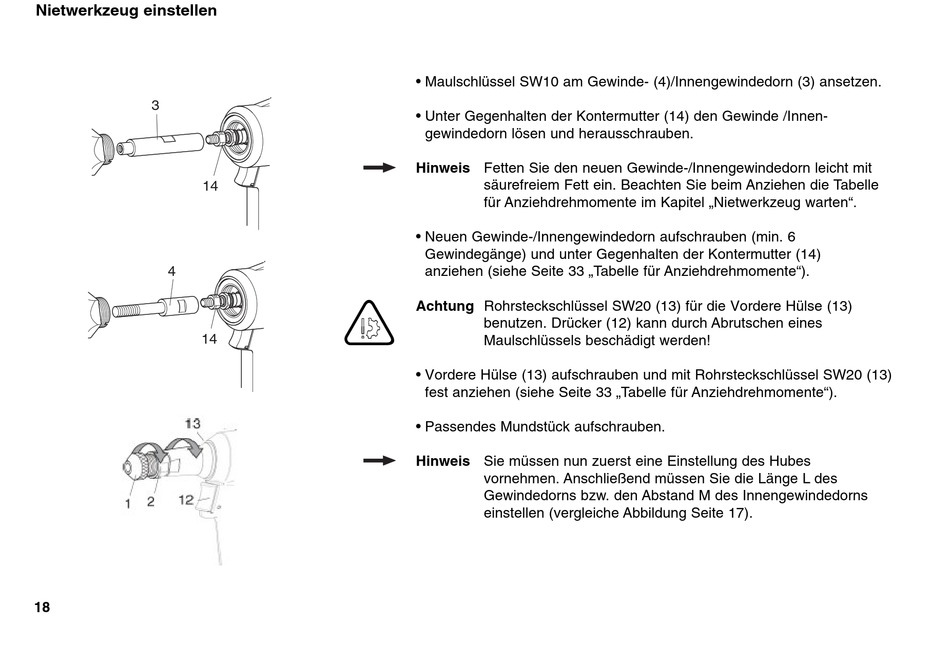

Nietwerkzeug einstellen
3
14
4
14
18
• Maulschlüssel SW10 am Gewinde- (4)/Innengewindedorn (3) ansetzen.
• Unter Gegenhalten der Kontermutter (14) den Gewinde /Innen-
gewindedorn lösen und herausschrauben.
Hinweis Fetten Sie den neuen Gewinde-/Innengewindedorn leicht mit
säurefreiem Fett ein. Beachten Sie beim Anziehen die Tabelle
für Anziehdrehmomente im Kapitel „Nietwerkzeug warten".
• Neuen Gewinde-/Innengewindedorn aufschrauben (min. 6
Gewindegänge) und unter Gegenhalten der Kontermutter (14)
anziehen (siehe Seite 33 „Tabelle für Anziehdrehmomente").
Achtung Rohrsteckschlüssel SW20 (13) für die Vordere Hülse (13)
E
benutzen. Drücker (12) kann durch Abrutschen eines
Maulschlüssels beschädigt werden!
• Vordere Hülse (13) aufschrauben und mit Rohrsteckschlüssel SW20 (13)
fest anziehen (siehe Seite 33 „Tabelle für Anziehdrehmomente").
• Passendes Mundstück aufschrauben.
Hinweis Sie müssen nun zuerst eine Einstellung des Hubes
vornehmen. Anschließend müssen Sie die Länge L des
Gewindedorns bzw. den Abstand M des Innengewindedorns
einstellen (vergleiche Abbildung Seite 17).
