RIVETEC RL 50A Betriebsanleitung Seite 20

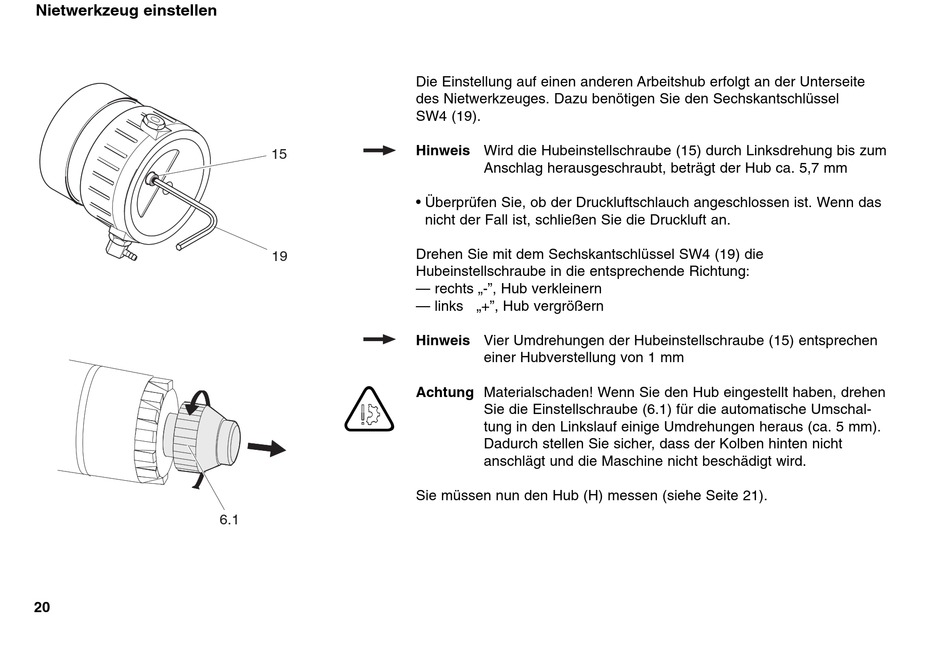

Nietwerkzeug einstellen
20
15
19
E
6.1
Die Einstellung auf einen anderen Arbeitshub erfolgt an der Unterseite
des Nietwerkzeuges. Dazu benötigen Sie den Sechskantschlüssel
SW4 (19).
Hinweis Wird die Hubeinstellschraube (15) durch Linksdrehung bis zum
Anschlag herausgeschraubt, beträgt der Hub ca. 5,7 mm
• Überprüfen Sie, ob der Druckluftschlauch angeschlossen ist. Wenn das
nicht der Fall ist, schließen Sie die Druckluft an.
Drehen Sie mit dem Sechskantschlüssel SW4 (19) die
Hubeinstellschraube in die entsprechende Richtung:
— rechts „-", Hub verkleinern
— links „+", Hub vergrößern
Hinweis Vier Umdrehungen der Hubeinstellschraube (15) entsprechen
einer Hubverstellung von 1 mm
Achtung Materialschaden! Wenn Sie den Hub eingestellt haben, drehen
Sie die Einstellschraube (6.1) für die automatische Umschal-
tung in den Linkslauf einige Umdrehungen heraus (ca. 5 mm).
Dadurch stellen Sie sicher, dass der Kolben hinten nicht
anschlägt und die Maschine nicht beschädigt wird.
Sie müssen nun den Hub (H) messen (siehe Seite 21).
