RIVETEC RL 50A Betriebsanleitung Seite 16

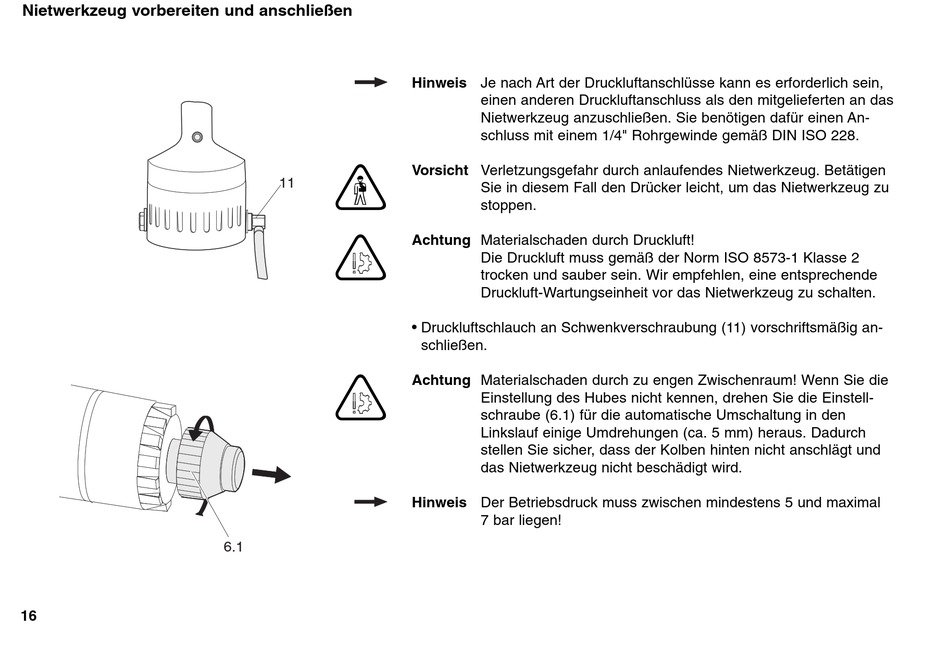

Nietwerkzeug vorbereiten und anschließen
16
H
11
E
E
6.1
Hinweis Je nach Art der Druckluftanschlüsse kann es erforderlich sein,
einen anderen Druckluftanschluss als den mitgelieferten an das
Nietwerkzeug anzuschließen. Sie benötigen dafür einen An-
schluss mit einem 1/4" Rohrgewinde gemäß DIN ISO 228.
Vorsicht Verletzungsgefahr durch anlaufendes Nietwerkzeug. Betätigen
Sie in diesem Fall den Drücker leicht, um das Nietwerkzeug zu
stoppen.
Achtung Materialschaden durch Druckluft!
Die Druckluft muss gemäß der Norm ISO 8573-1 Klasse 2
trocken und sauber sein. Wir empfehlen, eine entsprechende
Druckluft-Wartungseinheit vor das Nietwerkzeug zu schalten.
• Druckluftschlauch an Schwenkverschraubung (11) vorschriftsmäßig an-
schließen.
Achtung Materialschaden durch zu engen Zwischenraum! Wenn Sie die
Einstellung des Hubes nicht kennen, drehen Sie die Einstell-
schraube (6.1) für die automatische Umschaltung in den
Linkslauf einige Umdrehungen (ca. 5 mm) heraus. Dadurch
stellen Sie sicher, dass der Kolben hinten nicht anschlägt und
das Nietwerkzeug nicht beschädigt wird.
Hinweis Der Betriebsdruck muss zwischen mindestens 5 und maximal
7 bar liegen!
