RIVETEC RL 50A Betriebsanleitung Seite 12

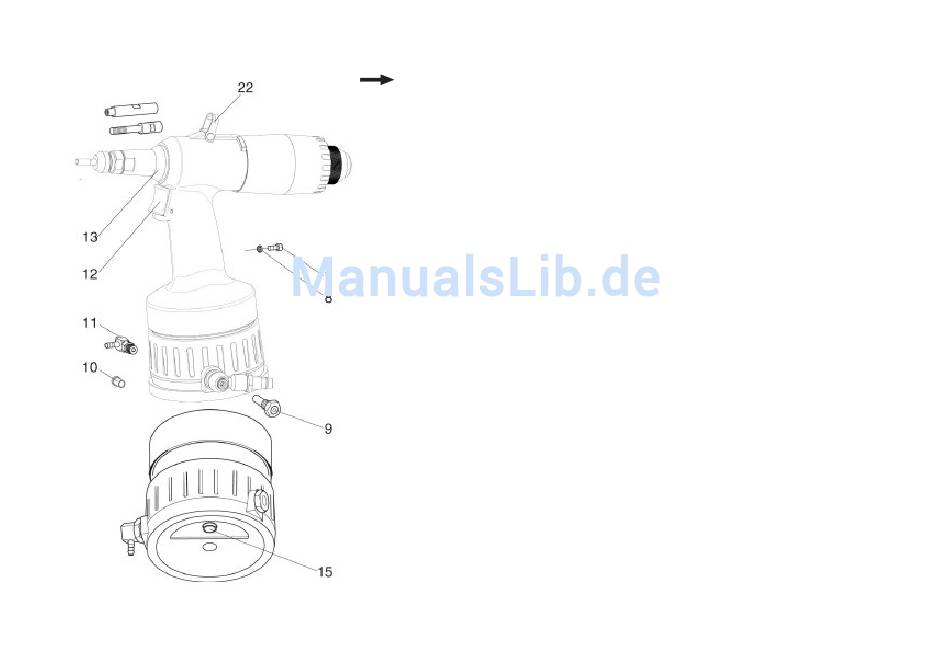

Beschreibung des Nietwerkzeuges
12
Hinweis Die Zylinderschraube (7) und der O-Ring (8) sind fest im Griff
eingeschraubt. Die Zylinderschraube (7) dürfen Sie nicht lösen,
da sonst Hydrauliköl ausläuft.
7 Zylinder-
schraube
8 O-Ring
9 Sicherheitsventil
10 Stopfen
11 Schwenk-
verschraubung
12 Drücker
13 Vordere Hülse
15 Hub-Einstell-
schraube
22 Einhängeöse
Verschluss für Hydraulikölsystem
Öffnung dient zum Öleinfüllen
Dichtung für Hydraulikölsystem
(Messing) Bei zu hohem Druck
(ca. 8 bar) öffnet es und lässt Luft ab
Dient zum Schutz des Gewindes
und gegen Verschmutzung
Dient zum Anschluss der Druckluftleitung
(6 bar Betriebsdruck)
— startet den Rechtslauf
— löst einen Nietvorgang aus
— stoppt den Linkslauf
verdeckt Gewinde-bzw. Innengewindedorn
Dient zur Einstellung des Hubes
zum Einhängen in einen Galgen
bei stationärem Betrieb
