Nikon R1C1 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Nikon Anleitungen
  4. Kamera- und Fotozubehör
  5. R1C1
  6. Benutzerhandbuch

Nikon R1C1 Benutzerhandbuch

Master-satz für makroblitzbetrieb; slave-satz für makroblitzbetrieb; ir-blitzfernsteuerungseinheit; slave-blitzgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
De

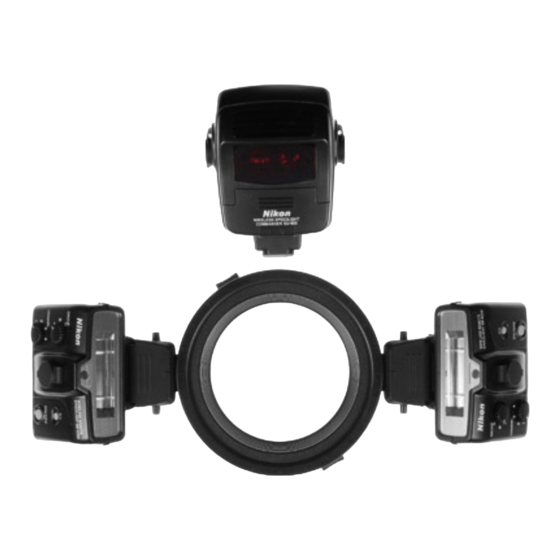

Nikon Master-Satz für Makroblitzbetrieb
R1C1
Nikon Slave-Satz für Makroblitzbetrieb
R1
IR-Blitzfernsteuerungseinheit
SU-800
Slave-Blitzgerät
SB-R200
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nikon R1C1

Inhaltszusammenfassung für Nikon R1C1

  • Seite 1 Nikon Master-Satz für Makroblitzbetrieb R1C1 Nikon Slave-Satz für Makroblitzbetrieb IR-Blitzfernsteuerungseinheit SU-800 Slave-Blitzgerät SB-R200 Benutzerhandbuch...

  • Seite 2: Vorbereitung

    Vorbereitung Da die Beschreibungen in der separat erhältlichen Broschüre »Beispiele für Makroaufnahmen mit Blitzlicht« nur in japanischer und englischer Sprache verfasst sind, bieten wir Ihnen als Ergänzung folgende Beschreibungen zu den Fotobeispielen A bis J, die in der separat erhältlichen Broschüre aufgeführt sind. Die Vorteile kabellos verbundener Blitzgeräte bei Nahaufnahmen ermöglichen eine Vielzahl von Belichtungseffekten (S.
  • Seite 3 Auch mit einem einzelnen kabellos betriebenen Blitzgerät können verschiedene Beleuchtungs- und Schatteneffekte erzielt werden. (S. 14-15) Der kabellose Einsatz mehrerer Blitzgeräte sorgt für eine angenehme Wiedergabe der Blumen mit natürlicher Farbe und Tiefe. (S. 16-17) Mit zwei hinter den Objekten platzierten Blitzgeräten können Struktur und Tiefe der Gläser eindrucksvoll herausgearbeitet werden.

  • Seite 4: Sicherheitshinweise

    Batterien heraus, um zu verhindern, dass das Produkt in Brand gerät oder zu schmelzen beginnt. Lassen Sie das Blitzgerät abkühlen, bis Sie es gefahrlos berühren und die Batterien herausnehmen können. Geben Sie das Blitzgerät anschließend bei Ihrem Nikon-Fachhändler vor Ort oder dem Nikon-Kundendienst in Reparatur.
  • Seite 5 Gerät in Brand setzen oder einen Stromschlag verursachen. In solchen Fällen müssen Sie sofort die Batterien aus dem Gerät herausnehmen und dieses anschließend bei Ihrem Nikon-Fachhändler vor Ort oder dem Nikon-Kundendienst in Reparatur geben. Hinweis: Bei elektronischen Geräten, in die Wasser oder Feuchtigkeit eingedrungen ist, rentiert sich eine Reparatur häufig nicht.

  • Seite 6: Warnungen Für Lithiumbatterien

    Sicherheitshinweise VORSICHTSHINWEISE für die IR-Blitzfernsteuerungseinheit SU-800 und das Slave-Blitzgerät SB-R200 1 Berühren Sie das Blitzgerät nicht mit nassen Händen, da es hierdurch zu einem Stromschlag kommen kann. 2 Bewahren Sie das Blitzgerät außerhalb der Reichweite von Kindern auf, um zu verhindern, dass diese das Gerät in den Mund nehmen oder gefährliche Teile des Produkts berühren.

  • Seite 7: Vorsichtshinweise Für Lithiumbatterien

    6 Falls Batteriesäure mit der Haut oder Kleidung in Berührung kommt, waschen Sie sie sofort unter fließendem Wasser ab. Bei längerem Kontakt kann es zu Verätzungen der Haut kommen. 7 Beachten Sie stets die auf den Batterien angegebenen Warnhinweise und Anweisungen, um Aktionen zu vermeiden, die zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen könnten.

  • Seite 8: Vorwort

    Hauptmerkmale und Funktionen Dieses Blitzgerätesystem unterstützt das Creative Lighting System (CLS) von Nikon und stellt eine Vielzahl von Optionen für den kabellosen Multiblitzbetrieb sowie für den Makroblitzbetrieb bereit. Die wichtigsten Komponenten des Blitzgerätesystems sind die IR-Blitzfernsteuerungseinheit SU-800, die bei der Anbringung an CLS-kompatiblen Kameras die Blitzleistung steuert, das Slave- Blitzgerät SB-R200 mit einer Leitzahl von 10 (m;...
  • Seite 9 Ihrer Kamera möglich. Dieser Modus ist geeignet, wenn Sie eine größere Blende verwenden, um eine geringere Tiefenschärfe zu erreichen und den Hintergrund weich zu zeichnen (S. 96). Informationen zum Nikon Creative Lighting System (CLS) finden Sie im Benutzerhandbuch Ihrer CLS-kompatiblen Kamera.
  • Seite 10 • Standard: Die ab Werk bestehenden Voreinstellungen für Funktionen und Blitzeinstellungen werden in diesem Handbuch als »Standard« bezeichnet. • CLS: In diesem Handbuch wird das Creative Lighting System von Nikon in CLS abgekürzt. • Kameras, die mit dem Creative Lighting System von Nikon kompatibel sind, werden als »CLS-kompatible Kameras«...

  • Seite 11: Inhaltsverzeichnis

    LCD-Monitor und Symbole der SU-800 ......20 • Kabelloser Multiblitzbetrieb mit dem Nikon Creative Funktionen und Lighting System (CLS)............26 Verwendung der SU-800 Blitzbetrieb mit dem Nikon Master-Satz R1C1 für Makroblitzbetrieb Funktionen und Verwendung (Verwendung mit CLS-kompatiblen Kameras des Blitzgeräts von Nikon) ................
  • Seite 12 Inhalt Informationen zum Makroblitzbetrieb und zu den Aufnahmeverfahren (Verwendung mit CLS-kompatiblen Kameras) • Makroblitzbetrieb............... 66 • Überblick über den Makroblitzbetrieb ......68 • Verfahren für den Makroblitzbetrieb........70 Informationen zum Einsatz des Blitzgeräts im Master- Blitzbetrieb und zu den Aufnahmeverfahren (Verwendung mit CLS-kompatiblen Kameras) •...
  • Seite 13 Vorbereitung • Übersicht über den Makroblitzbetrieb (mit Verbindungskabel)..........110 • Verfahren für den Makroblitzbetrieb Blitzbetrieb mit dem (mit Verbindungskabel)..........112 R1C1 Referenzinformationen • Verfügbare Blitzeinstellungen.......... 116 Blitzbetrieb mit dem • Mit dem SB-R200 verwendbare Objektive mit eingeschränkten Funktionen......... 120 • Hinweise zu Serienaufnahmen mit Blitzlicht Funktionen und (im Makroblitzbetrieb (mit Verbindungskabel)) ....

  • Seite 14: Tipps Für Die Verwendung Des Blitzgeräts

    Kundendienst warten zu lassen. Setzen Sie das Blitzgerät optimal ein. Die Leistung der Blitzgeräte von Nikon ist optimal auf die Verwendung mit Kameras und Zubehör von Nikon, einschließlich der Objektive, ausgerichtet. Kameras und Zubehör anderer Hersteller entsprechen unter Umständen nicht dem Nikon-Qualitätsniveau und können das Blitzgerät beschädigen.

  • Seite 15: Empfohlene Kameras Und Objektive

    Empfohlene Kameras und Objektive Empfohlene Kameras Kameras, die mit dem Creative Lighting System (CLS) von Nikon kompatibel sind Bei der Verwendung der SU-800 und des SB-R200 stehen für CLS-kompatible Kameras von Nikon eine Vielzahl von Optionen für den kabellosen Multiblitzbetrieb sowie für den Makroblitzbetrieb bereit.
  • Seite 16 Empfohlene Kameras und Objektive Nähere Informationen finden Sie unter »2 Mit dem SB-R200 verwendbare Objektive mit eingeschränkten Funktionen« (S. 120). v Objektive, die nicht mit dem SB-R200 verwendet werden können AF-Nikkore mit einem Ring, der sich während des Autofokusbetriebs dreht. v Verwendung von Objektiven, deren Länge sich während des Autofokusbetriebs verändert Nikkor-Objektive, deren Länge sich während des Autofokusbetriebs verändert,...

  • Seite 17: Überprüfen Der Vollständigkeit Des Lieferumfangs

    Dei verfügbaren Blitzbetriebsarten variieren je nach Produkt. Möglicherweise sind zusätzlich zu dem im Lieferumfang des Produkts enthaltenen Zubehör weitere Teile erforderlich. Weitere Informationen erhalten Sie in der folgenden Tabelle. Benutzer des Nikon Master-Satzes R1C1 für Makroblitzbetrieb sollten diese Benutzerhandbuch lesen. Benutzer des Nikon Slave-Satzes R1 für Makroblitzbetrieb, der Blitzfernsteuerungseinheit SU-800 und des Slave-Blitzgeräts SB-R200 sollten die...

  • Seite 18: Der Lieferumfang Variiert Je Nach Produkt

    Lieferumfang enthalten sind. Wenn Gegenstände fehlen, teilen Sie dies dem Geschäft oder Verkäufer, bei dem Sie das Set erworben haben, unverzüglich mit. • Die nachfolgenden Abbildungen sind nicht maßstabsgetreu. Nikon Master-Satz R1C1 für Nikon Slave-Satz R1 für Makroblitzbetrieb Makroblitzbetrieb Tasche...
  • Seite 19 Nikon Nikon Blitzfern- Slave- Master- Slave-Satz steue- Blitzgerät Satz R1C1 R1 für rungseinh SB-R200 für Makro- Makroblitz- eit SU-800 blitzbetrieb betrieb IR-Blitzfernsteuerungseinheit SU-800 – – Slave-Blitzgerät SB-R200 – Anschlussring SX-1 – – Adapterringsatz 1 Satz 1 Satz – – (5 Ringe) (5 Ringe) Ultranahbereichsvorsatz SW-11 für das SB-R200...

  • Seite 20: Blitzgerätekomponenten, Deren Funktionen Und Zubehör

    Blitzgerätekomponenten, deren Funktionen und Zubehör IR-Blitzfernsteuerungseinheit SU-800 U - 8 0 E R S A N D O M M H T C D L I G P E E S S S E L E W I R 1 LCD-Monitor (S. 20) 7 Steckfuß...
  • Seite 21 MODE ON/OFF NO AF-ILL READY LOCK Bedientasten an der SU-800 14 Taste [ON/OFF] 17 Taste [Test] Drücken Sie diese Taste, um das Gerät ein- oder Drücken Sie diese Taste, um die Auslösung der auszuschalten. Blitzgeräte zu testen (S. 88). Schalten Sie das Blitzgerät aus, um ein versehentliches 18 [ ] Linke Taste Auslösen oder eine Fehlfunktion zu verhindern, wenn [ ] Rechte Taste...

  • Seite 22: Lcd-Monitor Und Symbole Der Su-800

    Blitzgerätekomponenten, deren Funktionen und Zubehör LCD-Monitor und Symbole der SU-800 Die Symbole auf dem LCD-Monitor der SU-800 zeigen den Status der eingestellten Vorgänge. Diese Symbole variieren je nach den Einstellungen und der Kombination der verwendeten Kameras und Blitzgeräte. • Die nachfolgenden Abbildungen dienen nur zur Referenzzwecken und können von den tatsächlichen Anzeigen abweichen.

  • Seite 23: Symbole Im Master-Blitzbetrieb

    Symbole im Master-Blitzbetrieb 5 CLS-kompatible Kameras Die SU-800 ist an Kameras angeschlossen, die mit CLS kompatibel sind. 6 AF-Hilfslicht aktiviert Das AF-Hilfslicht wird eingeschaltet. »NO AF-ILL« wird angezeigt, wenn das AF-Hilfslicht ausgeschaltet ist (S. 91). 7 Gruppe Die Gruppennamen und Blitzeinstellungen für jede Gruppe 1 Slave-Blitzgerät werden angezeigt.
  • Seite 24 Blitzgerätekomponenten, deren Funktionen und Zubehör 7 Blitzeinstellung (Gruppe B) 9 Wert der Blitzleistungskorrektur Für die Blitzgeräte in Gruppe B ist die (Gruppe A, B) TTL-Blitzsteuerung eingestellt. Die Blitzleistungskorrektur für die Gruppen A und B bei der TTL- 8 Verwendung von Verbindungskabeln Blitzsteuerung wird angezeigt.
  • Seite 25 Slave-Blitzgerät SB-R200 9 10 1 Kanal-Einstellrad [CHANNEL] 9 TTL-Verbindungskabelanschluss Richtet den Kommunikationskanal ein, über den Schließt die SU-800 bei der Verwendung mit die Blitzfernsteuerungseinheit und das SB-R200 Kameras, die nicht mit CLS kompatibel sind, Daten austauschen (S. 35). über ein Kabel an das SB-R200 an (S. 110). 2 Slavegruppen-Einstellrad [GROUP] 10 Schutzkappe Richtet die Gruppe des SB-R200 ein (S.
  • Seite 26 Blitzgeräte SG-3IR ø 77 mm enthalten. Der SG-3IR kann am Zubehörschuh der Kamera befestigt werden, wenn das integrierte Blitzgerät einer Digitalkamera von Nikon (etwa der Serie D70) als Blitzfernsteuerungseinheit verwendet wird (S. 50). Ultranahbereichsvorsatz SW-11 Der SW-11 kann auf das SB-R200...
  • Seite 27 Tasche SS-SU800 für SU-800 Tasche SS-R200 für SB-R200 SB-R200 AS-20 Tasche SS-SX1 für SX-1 SZ-1 SJ-R200 Tasche SS-MS1 für Makroblitz-Satz Das SC-30 ist optional. Pflege der Tasche SS-MS1 für Makroblitz- Satz • Reinigen Sie die Tasche nicht mit einem feuchten Tuch. Verwenden Sie keinesfalls organische Lösemittel oder Bleichmittel wie Verdünnung oder Benzol.

  • Seite 28: Kabelloser Multiblitzbetrieb Mit Dem Nikon Creative Lighting System (Cls)

    Kabelloser Multiblitzbetrieb mit dem Nikon Creative Lighting System (CLS) Wenn die SU-800 mit Nikon CLS-kompatiblen Kameras verwendet wird, können die Slave-Blitzgeräte in maximal drei Gruppen eingeteilt werden. Die Blitzleistung kann separat für jede Gruppe aus Master-Blitzgerät/ Blitzfernsteuerungseinheit und Slave-Blitzgerät(en) eingestellt werden, sodass der kabellose Multiblitzbetrieb möglich ist (Advanced Wireless Lighting).

  • Seite 29: Makroblitzbetrieb

    (Verwendung mit CLS-kompatiblen Kameras von Nikon) In diesem Abschnitt werden die Verfahren für den kabellosen Makro- und Master-Blitzbetrieb mit einer CLS-kompatiblen Kamera bei Verwendung des Nikon Master-Satzes R1C1 für Makroblitzbetrieb erläutert. • Nähere Informationen zum Makroblitzbetrieb finden Sie auf Seite 65.

  • Seite 30: Verfahren Für Den Makroblitzbetrieb

    Verfahren für den Makroblitzbetrieb Einsetzen der Batterien in die SU-800 Schieben Sie den Batteriefachdeckel zum Öffnen in Pfeilrichtung. Setzen Sie die Batterie ein und schließen Sie dann den Batteriefachdeckel, indem Sie ihn in die ursprüngliche Position schieben. Verwenden Sie Lithiumbatterien vom Typ CR123A (3V).
  • Seite 31 Befestigen der SU-800 an der Kamera Vergewissern Sie sich, dass die SU-800 und die Kamera ausgeschaltet sind. ON/OFF Drehen Sie die Arretierung des READY Steckfußes nach links, führen Sie den Steckfuß der SU-800 in den LOCK Zubehörschuh der Kamera ein und drehen Sie die Arretierung nach rechts.

  • Seite 32: Einsetzen Der Batterien In Das Sb-R200

    Verfahren für den Makroblitzbetrieb Einsetzen der Batterien in das SB-R200 Schieben Sie den Batteriefachdeckel zum Öffnen in Pfeilrichtung. Setzen Sie die Batterie ein und schließen Sie dann den Batteriefachdeckel, indem Sie ihn in die ursprüngliche Position schieben. Verwenden Sie Lithiumbatterien vom Typ CR123A (3V).

  • Seite 33: Aufsetzen Des Sb-R200 Auf Das Objektiv

    SX-1 zusammen, um den Ring am Adapterring zu befestigen, und lassen Sie sie dann wieder los. • Stellen Sie sicher, dass das Nikon-Logo (S. 24) am SX-1 nach unten zeigt. • Drücken Sie die beiden Feststellknöpfe mit beiden Händen, um den SX-1 sicher zu befestigen.
  • Seite 34 Verfahren für den Makroblitzbetrieb Bewegen Sie das SB-R200 langsam, während Sie die Entriegelung am Steckfuß des SB-R200 gedrückt halten. Lassen Sie die Entriegelung an der gewünschten Position los, um das Blitzgerät in dieser Position zu arretieren. Die Position des Blitzgeräts kann über den Anschlussring in 15°-Schritten eingestellt werden.
  • Seite 35 Einschalten der Kamera, der SU-800 und des SB-R200 Drücken Sie die Taste [ON/OFF], um die Kamera, die SU-800 und das MODE ON/OFF SB-R200 einzuschalten. Vergewissern Sie sich, dass die READY Bereitschaftsanzeige an der SU-800 leuchtet. LOCK Die Bereitschaftsanzeige des SB-R200 leuchtet grün, wenn das Gerät eingeschaltet ist, und dann rot, wenn das SB-R200 vollständig aufgeladen und...
  • Seite 36 Verfahren für den Makroblitzbetrieb Einrichten der Blitzeinstellung an der SU-800 Drücken Sie an der SU-800 die Taste [MODE], um die Blitzeinstellung auf TTL MODE einzurichten. NO AF-ILL Für normale Blitzaufnahmen wird die READY TTL-Blitzsteuerung empfohlen. ON/OFF Überprüfen Sie die Blitzeinstellungen der SB-R200. Vergewissern Sie sich, dass beide Gruppen A und B angezeigt werden.
  • Seite 37 Einrichten einer Kanalnummer an der SU-800 und am SB-R200 Richten Sie eine Kanalnummer an der SU-800 ein. Drücken Sie die Funktionstaste [SEL], um die Kanalnummer anzuzeigen (blinkend). Drücken Sie die Taste [ ] oder [ ], um die Kanalnummer zu ändern. Drücken Sie erneut die Funktionstaste [SEL].

  • Seite 38: Einrichten Einer Gruppe Am Sb-R200

    Verfahren für den Makroblitzbetrieb Einrichten einer Gruppe am SB-R200 Richten Sie eine Gruppe an jedem SB-R200 ein. Drehen Sie an jedem Blitzgerät das GROUP Slavegruppen-Einstellrad [GROUP], um die Gruppe A oder B einzurichten. Nach der Einrichtung gelten für das SB-R200 die Einstellungen, die für die jeweilige Gruppe CHANNEL an der SU-800 vorgenommen wurden.

  • Seite 39: Fotografieren Mit Blitzlicht

    Auswählen eines Bildausschnitts und Fotografieren mit Blitzlicht Wählen Sie den Bildausschnitt aus und lösen Sie aus. READY Überzeugen Sie sich, dass die roten Bereitschaftsanzeigen an der SU-800 und LOCK am SB-R200 leuchten, und drücken Sie dann den Auslöser. • Informationen zu Probeaufnahmen finden Sie auf Seite 88.

  • Seite 40: Verfahren Für Den Master-Blitzbetrieb

    Verfahren für den Master-Blitzbetrieb Auswählen der Master-Steuerungsfunktion an der SU-800 Mit der Master-Steuerung kann die SU-800 als Blitzfernsteuerungseinheit agieren und Slave-Blitzgeräte auslösen, ohne selbst ausgelöst zu werden. Setzen Sie die Batterie wie unter Punkt 1 in »Verfahren für den Makroblitzbetrieb« (S. 28) beschrieben in die SU-800 ein. Stellen Sie den Master-Steuerung/ Batteriefach Makro-Auswahlschalter an der...

  • Seite 41: Einrichten Des Sb-R200

    Einrichten des SB-R200 Setzen Sie die Batterie wie unter Punkt 3 in »Verfahren für den Makroblitzbetrieb« (S. 30) beschrieben in das SB-R200 ein. Führen Sie den Steckfuß des SB-R200 in den Zubehörschuh des AS-20-Standfußes ein und schieben Sie dann den Feststeller nach unten. Der Steckfuß...
  • Seite 42 Verfahren für den Master-Blitzbetrieb Passen Sie den Reflektor des SB-R200 entsprechend an. Der Blitzreflektor des SB-R200 kann in einem Winkel von bis zu 60° nach unten und 45° nach oben geneigt werden. Der Reflektor kann in 15°-Schritten eingerastet werden. u Aufsetzen des SB-R200 auf das Objektiv Sie können das SB-R200 über den Anschlussring SX-1 auf das Objektiv aufsetzen (S.
  • Seite 43 Einschalten der Kamera, der SU-800 und des SB-R200 Drücken Sie die Taste [ON/OFF], um die Kamera, die SU-800 und das MODE ON/OFF SB-R200 einzuschalten. Stellen Sie sicher, dass die roten READY Blitzbereitschaftsanzeigen an der SU-800 und am SB-R200 leuchten. LOCK...
  • Seite 44 Verfahren für den Master-Blitzbetrieb Einrichten der Blitzeinstellung für die Slave-Blitzgeräte an der SU-800 Drücken Sie die Funktionstaste [SEL], um die Blitzeinstellung der MODE ON/OFF einzelnen Gruppen anzuzeigen NO AF-ILL (blinkend). Drücken Sie dann die Taste [MODE], um die TTL- READY Blitzsteuerung einzurichten.

  • Seite 45: Einrichten Einer Kanalnummer Und Einer Gruppe

    Einrichten einer Kanalnummer und einer Gruppe an der SU-800 und am SB-R200 Richten Sie an der SU-800 und am SB-R200 wie in den Punkten 7 und 8 in »Verfahren für den Makroblitzbetrieb« (SS. 35, 36) beschrieben eine Kanalnummer und eine Gruppe ein.

  • Seite 46: Auswählen Eines Bildausschnitts Und Fotografieren Mit Blitzlicht

    Verfahren für den Master-Blitzbetrieb Auswählen eines Bildausschnitts und Fotografieren mit Blitzlicht Wählen Sie den Bildausschnitt aus und lösen Sie aus. READY Stellen Sie sicher, dass die roten Blitzbereitschaftsanzeigen an der SU-800 LOCK und am SB-R200 leuchten, und drücken Sie den Auslöser. •...

  • Seite 47: Blitzbetrieb Mit Dem Nikon Slave-Satz R1 Für Makroblitzbetrieb (Verwendung Mit Cls-Kompatiblen Kameras Von Nikon)

    Blitzbetrieb mit dem Nikon Slave-Satz R1 für Makroblitzbetrieb (Verwendung mit CLS-kompatiblen Kameras von Nikon) In diesem Abschnitt werden die Verfahren für den kabellosen Makroblitzbetrieb mit CLS-kompatiblen Kameras, die über eine Master-Steuerungsfunktion verfügen, und dem Nikon Slave-Satz R1 für Makroblitzbetrieb beschrieben.
  • Seite 48 Blitzbetrieb mit dem R1 Einsetzen der Batterien in das SB-R200 Schieben Sie den Batterie- fachdeckel zum Öffnen in Pfeilrichtung. Setzen Sie die Batterie ein und schließen Sie dann den Batteriefachdeckel, indem Sie ihn in die ursprüngliche Position schieben. Verwenden Sie Lithiumbatterien vom Typ CR123A (3V).
  • Seite 49 SX-1 zusammen, um den Ring am Adapterring zu befestigen, und lassen Sie sie dann wieder los. • Stellen Sie sicher, dass das Nikon-Logo (S. 24) am SX-1 nach unten zeigt. • Drücken Sie die beiden Feststellknöpfe mit beiden Händen, um den SX-1 sicher zu befestigen.
  • Seite 50 Blitzbetrieb mit dem R1 Bewegen Sie das SB-R200 langsam, während Sie die Entriegelungen am Steckfuß des SB-R200 gedrückt halten, bis die gewünschte Position erreicht ist. Lassen Sie die Entriegelungen los, um das Blitzgerät in dieser Position zu arretieren. Die Position des Blitzgeräts kann über den Anschlussring in 15°-Schritten eingestellt werden.

  • Seite 51: Einschalten Der Kamera Und Des Sb-R200

    Einschalten der Kamera und des SB-R200 Drücken Sie die Taste [ON/OFF], um die Kamera und das SB-R200 einzuschalten. Stellen Sie sicher, dass die roten Blitzbereitschaftsanzeigen an der Kamera und am SB-R200 leuchten.

  • Seite 52: Einrichten Der Master-Steuerung An Der Kamera

    Blitzbetrieb mit dem R1 Einrichten der Master-Steuerung an der Kamera Richten Sie an der Kamera die Master-Steuerung und am SB-R200 die Blitzeinstellung ein. • Weitere Informationen erhalten Sie im Benutzerhandbuch der von Ihnen verwendeten Kamera. u Hinweise zum Gebrauch des in der Kamera integrierten Blitzes im Master-Steuerungsmodus Kamera Verfügbarer Modus des...
  • Seite 53 Sie das Kanal-Einstellrad [CHANNEL], um die Kanalnummer einzurichten. • Richten Sie die Kanalnummer des SB-R200 auf 3 ein, wenn Sie eine Nikon-Kamera der Serie D70 verwenden. Andernfalls wird das Blitzgerät nicht ausgelöst. Wenn Sie das SB-R200 verwenden, drehen Sie das Slavegruppen-...
  • Seite 54 Blitzbetrieb mit dem R1 Auswählen eines Bildausschnitts und Fotografieren mit Blitzlicht Wählen Sie den Bildausschnitt aus und lösen Sie aus. Stellen Sie sicher, dass die rote Blitzbereitschaftsanzeige am SB-R200 leuchtet, und drücken Sie den Auslöser. • Informationen zu Probeaufnahmen finden Sie auf Seite 88.

  • Seite 55: Funktionen Und Verwendung

    Funktionen und Verwendung der SU-800 In diesem Abschnitt werden die Funktionen und die Verwendung der SU-800 erläutert. Verfügbare Blitzbetriebsarten der SU-800 Verwendung der SU-800 Funktionen der SU-800...

  • Seite 56: Verfügbare Blitzbetriebsarten Der Su-800

    Verfügbare Blitzbetriebsarten der SU-800 Die folgenden Blitzbetriebsarten sind bei der SU-800 verfügbar. Informationen zur jeweiligen Blitzbetriebsart erhalten Sie auf den entsprechenden Seiten. Verfügbare Geeignete Kameras Geeignete Blitzgeräte Blitzbetriebsart Makro (S. 65) CLS-kompatible Kameras SB-R200 Kameras, die nicht mit CLS kompatibel sind Master (S.

  • Seite 57: Verwendung Der Su-800

    Verwendung der SU-800 Schieben Sie den Batterie- fachdeckel zum Öffnen in Pfeilrichtung. Setzen Sie die Batterie ein und schließen Sie dann den Batterie- fachdeckel, indem Sie ihn in die ursprüngliche Position schieben. Verwenden Sie Lithiumbatterien vom Typ CR123A (3V). Austauschen der Batterie Die Anzeige für eine niedrige Batterieleistung blinkt, wenn die Bereitschaftsanzeige der SU-800 nicht...
  • Seite 58 Verwendung der SU-800 Drehen Sie die Arretierung des READY Steckfußes nach links, führen Sie den Steckfuß der SU-800 in den LOCK Zubehörschuh der Kamera ein und drehen Sie die Arretierung nach rechts. v Arretierung des Steckfußes READY Um die SU-800 zu verriegeln, drehen Sie die Arretierung um etwa 90°...
  • Seite 59 Automatische Abschaltung der SU-800 und Abschaltung des Belichtungsmessers der Kamera Bei Kameras, die mit der TTL-Blitzautomatik kompatibel sind, wird die SU-800 in den Ruhezustand versetzt, sobald der Belichtungsmesser der Kamera abgeschaltet wird. Wenn keine Kamera verwendet wird und die SU-800 etwa 40 Sekunden lang nicht bedient wird, wird der Ruhezustand aktiviert und die SU-800 wird automatisch ausgeschaltet, um Batterieleistung zu sparen.

  • Seite 60: Funktionen Der Su-800

    Funktionen der SU-800 Die folgenden Funktionen können an der SU-800 eingerichtet werden. Umschalten zwischen Makro- und Master- Steuerungsfunktion Verwenden Sie den Master-Steuerung/Makro-Auswahlschalter, um zwischen Makro- und Master-Steuerungsfunktion umzuschalten. Batteriefach Anzeige im Makromodus Anzeige im Master-Blitzbetrieb Einstellungen der Blitzeinstellungen Im Makromodus (S. 65) •...
  • Seite 61 Funktionen und Verwendung des Blitzgeräts SB-R200 In diesem Abschnitt werden die Funktionen und die Verwendung des SB-R200 erläutert. Verfügbare Blitzbetriebsarten des SB-R200 Verwendung des SB-R200 Funktionen des SB-R200...

  • Seite 62: Verfügbare Blitzbetriebsarten Des Sb-R200

    Verfügbare Blitzbetriebsarten des SB-R200 Die folgenden Blitzbetriebsarten sind beim SB-R200 verfügbar. Informationen zur jeweiligen Blitzbetriebsart erhalten Sie auf den entsprechenden Seiten. Verfügbare Geeignete Kameras und Blitzgeräte Blitzbetriebsart Makro (S. 65) CLS-kompatible Kameras, Kameras, die nicht mit CLS kompatibel sind, SU-800 Master (S.

  • Seite 63: Verwendung Des Sb-R200

    Verwendung des SB-R200 Schieben Sie den Batterie- fachdeckel zum Öffnen in Pfeilrichtung. Setzen Sie die Batterie ein und schließen Sie dann den Batterie- fachdeckel, indem Sie ihn in die ursprüngliche Position schieben. Verwenden Sie Lithiumbatterien vom Typ CR123A (3V). Austauschen der Batterie Bei niedriger Batterieleistung des SB-R200 beginnt die grüne Bereitschaftsanzeige zu blinken, nachdem das Gerät eingeschaltet...
  • Seite 64 Verwendung des SB-R200 Richten Sie das SB-R200 ein. Der Bereich für das Einrichten der SB-R200- Blitzgeräte variiert je Gruppe C nachdem, ob die Kameras über eine Master- Steuerungsfunktion oder das Blitzgerät verfügen. Blitzfernsteue- Weitere Informationen rungseinheit 30˚ erhalten Sie in den Gruppe B Benutzerhandbücher der von Ihnen verwendeten...
  • Seite 65 Drücken Sie zum Einschalten an der Kamera oder am SB-910, SB-900, SB-800, SU-800 und am SB-R200 die Taste [ON/OFF]. Stellen Sie sicher, dass die rote Bereitschaftsanzeige an der Kamera, an der SB-910, SB-900, SB-800, SU-800 bzw. am SB-R200 leuchtet.

  • Seite 66: Funktionen Des Sb-R200

    Funktionen des SB-R200 Die folgenden Funktionen können am SB-R200 eingerichtet werden. Ein- oder Ausschalten des Positionierungshilfslichts (Fokus-Hilfslicht) Schalten Sie das Positionierungshilfslicht mit der Taste für das Positionierungshilfslicht ein und aus (S. 90). Konfigurationsoptionen • Gruppenname (A, B, C) • Kanalnummer (1, 2, 3 oder 4)

  • Seite 67: Informationen Zum Makroblitzbetrieb Und Zu Den Aufnahmeverfahren

    Informationen zum Makroblitzbetrieb und zu den Aufnahmeverfahren (Verwendung mit CLS-kompatiblen Kameras) In diesem Abschnitt erhalten Sie InformDe-10ationen zum kabellosen Makroblitzbetrieb sowie zu den Aufnahmeverfahren mit CLS-kompatiblen Kameras. Lesen Sie auch die separat erhältliche Broschüre »Close-up Speedlight Photography Examples« mit Beispielbildern. Spezifische Informationen zu Kameraeinstellungen und Kamerafunktionen erhalten Sie im Benutzerhandbuch Ihrer Kamera.

  • Seite 68: Makroblitzbetrieb

    Makroblitzbetrieb Der kabellose Makroblitzbetrieb ist möglich, wenn die SU-800 und das SB-R200 mit CLS-kompatiblen Kameras verwendet werden. Sie können das SB-R200 auf das Objektiv aufsetzen, in der Hand halten oder mithilfe des AS-20-Standfußes an der gewünschten Position aufstellen. Der Makroblitzbetrieb ist so flexibel wie kein anderes herkömmliches Beleuchtungssystem.
  • Seite 69 Beispiel E Zwei-Gruppen-Makroblitzbetrieb (ein Blitzgerät auf das Objektiv aufgesetzt + ein Slave-Blitzgerät für indirektes Blitzen) Dieses Bild ist ein Beispiel dafür, wie Strukturen und Muster von Textilien wie Kinderbekleidung und Handarbeiten dargestellt werden können, um sie zum Beispiel in Internet-Auktionen zu veröffentlichen.

  • Seite 70: Überblick Über Den Makroblitzbetrieb

    Anzeige im Drei-Gruppen- Makroblitzbetrieb Makroblitzbetrieb Konfigurationsverfahren Richten Sie die SU-800 und das SB-R200 wie unter »Blitzbetrieb mit dem Nikon Master-Satz R1C1 für Makroblitzbetrieb« (S. 28) beschrieben ein. Konfigurationsoptionen Die folgenden Optionen können im Makroblitzbetrieb eingerichtet werden: • Blitzeinstellung (TTL, M) •...

  • Seite 71: Blitzeinstellungen

    Blitzeinstellungen Im Makroblitzbetrieb stehen die Blitzeinstellungen TTL und M zur Verfügung. Wenn Sie an der SU-800 die Taste [MODE] drücken, wird jedes Mal die verfügbare Blitzeinstellung geändert. • Die verfügbaren Blitzeinstellungen variieren je nach den verwendeten Kameras und Objektiven. • Für beide Gruppen A und B wird dieselbe Blitzeinstellung eingerichtet. •...

  • Seite 72: Verfahren Für Den Makroblitzbetrieb

    Verfahren für den Makroblitzbetrieb Verfahren für den Zwei-Gruppen-Makroblitzbetrieb Drücken Sie die Tasten [ON/OFF], um die Kamera, die SU-800 und das SB-R200 einzuschalten. • Stellen Sie sicher, dass die roten Blitzbereitschaftsanzeigen an der SU-800 und am SB-R200 leuchten. • Vergewissern Sie sich, dass die Anzeigen für Slave- Blitzgeräte, den Makromodus und CLS-kompatible Kameras korrekt auf der SU-800 angezeigt werden.
  • Seite 73 Einrichten des Verhältnisses der Blitzleistung zwischen den Gruppen A und B (bei TTL- Blitzsteuerung) für das SB-R200 Drücken Sie die Funktionstaste [SEL], um das Verhältnis der Blitzleistung anzuzeigen (blinkend), und drücken Sie dann die Taste [ ] oder [ ], um den Wert zu erhöhen oder zu reduzieren.
  • Seite 74 Verfahren für den Makroblitzbetrieb Einrichten einer Kanalnummer an der SU-800 Richten Sie die Kommunikationskanalnummern für die SU-800 und das SB-R200 ein. Drücken Sie die Funktionstaste [SEL], um die Kanalnummer anzuzeigen. Drücken Sie die Taste [ ] oder [ ], um die Kanalnummer einzurichten (blinkend). Drücken Sie erneut die Funktionstaste [SEL].

  • Seite 75: Aufnahme Blinkt

    v Wenn die rote Blitzbereitschaftsanzeige unmittelbar nach der Aufnahme blinkt: Wenn das SB-R200 bei TTL-Blitzsteuerung mit voller Leistung ausgelöst wurde und die Aufnahme unterbelichtet ist, blinkt die rote Blitzbereitschaftsanzeige am SB-R200 etwa drei Sekunden lang (die Blitzbereitschaftsanzeigen an der SU-800 und im Sucher der Kamera blinken nicht).

  • Seite 76: Verfahren Für Den Drei-Gruppen-Makroblitzbetrieb

    Verfahren für den Makroblitzbetrieb Verfahren für den Drei-Gruppen-Makroblitzbetrieb Drücken Sie die Taste [ON/OFF], um die Kamera, die SU-800 und das SB-R200 einzuschalten. • Stellen Sie sicher, dass die roten Blitzbereitschaftsanzeigen an der SU-800 und am SB-R200 leuchten. • Vergewissern Sie sich, dass die Anzeigen für Slave- Blitzgeräte, den Makromodus und CLS-kompatible Kameras korrekt auf der SU-800 angezeigt werden.
  • Seite 77 Einrichten des Verhältnisses der Blitzleistung zwischen den Gruppen A und B (bei TTL- Blitzsteuerung) für das SB-R200 Drücken Sie die Funktionstaste [SEL], um das Verhältnis der Blitzleistung anzuzeigen (blinkend), und drücken Sie dann die Taste [ ] oder [ ], um den Wert zu erhöhen oder zu reduzieren.
  • Seite 78 Verfahren für den Makroblitzbetrieb Einrichten der Blitzleistung für die manuelle Blitzsteuerung für Gruppe C. Drücken Sie die Funktionstaste [SEL], um für die Gruppe C die Blitzleistung für die manuelle Blitzsteuerung anzuzeigen (blinkend), und drücken Sie dann die Taste [ ] oder [ ], um den Wert zu erhöhen oder zu reduzieren.
  • Seite 79 Einrichten einer Kanalnummer am SB-R200 CHANNEL Wenn Sie das SB-R200 verwenden, drehen Sie das Kanal-Einstellrad [CHANNEL], um die Kanalnummer einzurichten. Vergewissern Sie sich, dass Sie dieselbe Kanalnummer wie bei der SU-800 einrichten. Einrichten einer Gruppe am SB-R200 Wenn Sie das SB-R200 verwenden, drehen Sie das Slavegruppen-Einstellrad [GROUP], um die GROUP Gruppe einzurichten.

  • Seite 81: Informationen Zum Einsatz Des Blitzgeräts Im Master-Blitzbetrieb Und Zu Den Aufnahmeverfahren

    Informationen zum Einsatz des Blitzgeräts im Master-Blitzbetrieb und zu den Aufnahmeverfahren (Verwendung mit CLS-kompatiblen Kameras) In diesem Abschnitt erhaltlen Sie Informationen zum kabellosen Master-Blitzbetrieb sowie zu den Verfahren, die mit CLS-kompatiblen Kameras durchgeführt werden müssen. Lesen Sie auch die separat erhältliche Broschüre »Close-up Speedlight Photography Examples«...

  • Seite 82: Einsatz Des Blitzgeräts Im Master-Blitzbetrieb

    Einsatz des Blitzgeräts im Master-Blitzbetrieb Mit der Master-Steuerung kann die SU-800 als Blitzfernsteuerungseinheit agieren und Slave-Blitzgeräte auslösen, ohne selbst ausgelöst zu werden. Wenn Sie Slave-Blitzgeräte entsprechend einrichten, können Sie eine Vielzahl von Belichtungseffekten erzielen. Beispiel D Anordnung der Blitzgeräte SU-800 SB-R200 Gruppe C SB-800...
  • Seite 83 Beispiel F Anordnung der Blitzgeräte Gruppe A SB-R200 SU-800 Ein-Gruppen-Blitzbetrieb (getrenntes Blitzgerät) Durch Verwendung eines einzelnen getrennten Blitzgeräts, das hinter dem • Kamera: D70 Motiv aufgestellt wird, können absichtlich • Objektiv: AF-S DX Zoom-Nikkor deutliche Schatten erzeugt werden, die die 18-70 mm 1:3.5-4.5 G IF-ED Festigkeit des Objekts betonen.

  • Seite 84: Übersicht Über Den Einsatz Des Blitzgeräts Im Master-Blitzbetrieb

    Übersicht über den Einsatz des Blitzgeräts im Master-Blitzbetrieb Beispiel J Anordnung der Blitzgeräte SU-800 Gruppe A SB-R200×8 SB-R200 Gruppe B Zwei-Gruppen-Blitzbetrieb • Kamera: D70 Hier wird das Motiv mithilfe von insgesamt • Objektiv: AF-S DX Zoom-Nikkor acht SB-R200-Blitzgeräten, die am 18-70 mm 1:3.5-4.5 G IF-ED Anschlussring SX-1 angebracht sind, •...

  • Seite 85: Objektive

    Konfigurationsverfahren Richten Sie die Blitzfernsteuerungseinheit und die Slave-Blitzgeräte wie unter »Blitzbetrieb mit dem Nikon Master-Satz R1C1 für Makroblitzbetrieb« (S. 38) beschrieben ein. Konfigurationsoptionen Die folgenden Optionen können beim Einsatz des Blitzgeräts im Master- Blitzbetrieb eingerichtet werden: • Blitzeinstellung für Slave-Blitzgeräte (TTL, AA-Blitzautomatik (AA), M, --- (Blitz aus), Stroboskopblitze (RPT)) •...

  • Seite 86: Verfahren Für Den Einsatz Des Blitzgeräts Im Master-Blitzbetrieb

    Verfahren für den Einsatz des Blitzgeräts im Master-Blitzbetrieb Drücken Sie die Tasten [ON/OFF], um die Kamera, die Blitzfernsteuerungseinheit und die Slave-Blitzgeräte einzuschalten. • Stellen Sie sicher, dass die roten Blitzbereitschaftsanzeigen leuchten und die Blitzgeräte wieder voll aufgeladen und einsatzbereit sind. •...
  • Seite 87 Gruppe an der Blitzfernsteuerungseinheit vorgenommen wurden. • Stellen Sie die Gruppe der Slave-Blitzlichtgeräte auf die Gruppe A oder B ein, wenn Sie eine Nikon-Kamera das Serie D800, D700, Serie D300, D200, D90, D80 oder D7000 verwenden. Andernfalls werden die Blitzlichtgeräte nicht ausgelöst.
  • Seite 88 Verfahren für den Einsatz des Blitzgeräts im Master-Blitzbetrieb • Wenn Sie das SB-910, SB-900, SB-800, SB-700 oder SB-600 verwenden, lesen Sie das Benutzerhandbuch des jeweiligen Modells. Wählen Sie einen Bildausschnitt aus und fotografieren Sie mit Blitzlicht. Stellen Sie sicher, dass die roten READY Blitzbereitschaftsanzeigen leuchten, und drücken Sie den Auslöser.

  • Seite 89: Weitere Funktionen

    Weitere Funktionen In diesem Abschnitt erhalten Sie ausführliche Informationen zu allen Funktionen an der SU-800 und am SB-R200. Spezifische Informationen zu Kameraeinstellungen und Kamerafunktionen erhalten Sie im Benutzerhandbuch Ihrer Kamera. Testen der Blitzauslösung zur Überprüfung der Belichtung Überprüfen der Beleuchtung vor der Aufnahme (Einstelllicht) Verwenden des Positionierungshilfslichts (Fokus-Hilfslicht) Einsatz von Blitzgeräten im Autofokusbetrieb bei schlechten Lichtverhältnissen Blitzleistungskorrektur...

  • Seite 90: Testen Der Blitzauslösung Zur Überprüfung Der Belichtung

    Testen der Blitzauslösung zur Überprüfung der Belichtung ON/OFF MODE NO AF-ILL READY LOCK Im Zwei-Gruppen-Makroblitzbetrieb Wenn an der SU-800 die Taste [Test] gedrückt wird, löst das SB-R200 in Gruppe A nach einer Sekunde und das Blitzgerät in Gruppe B nach zwei Sekunden aus, jeweils mit einer Blitzleistung von M1/64.

  • Seite 91: Überprüfen Der Beleuchtung Vor Der Aufnahme (Einstelllicht)

    Überprüfen der Beleuchtung vor der Aufnahme (EinstellLicht) Wenn Sie die Taste für das Positionierungshilfslicht drücken, löst das Blitzgerät wiederholt mit reduzierter Blitzleistung aus. Dieser Vorgang eignet sich, um die Beleuchtung sowie die Schattenbereiche des Motivs zu überprüfen, bevor die Aufnahme tatsächlich erstellt wird. •...

  • Seite 92: Verwenden Des Positionierungshilfslichts (Fokus-Hilfslicht)

    Verwenden des Positionierungshilfslichts (Fokus-Hilfslicht) Mithilfe des Positionierungshilfslichts am SB-R200 können Sie die Richtung überprüfen, in der das Blitzlicht abgegeben wird. Ein- und Ausschalten des Positionierungshilfslichts über die Taste für das Positionierungshilfslicht an der SU-800 Wenn Sie die Taste für das Positionierungshilfslicht an der SU-800 drücken und länger als eine Sekunde READY gedrückt halten, leuchten alle...

  • Seite 93: Einsatz Von Blitzgeräten Im Autofokusbetrieb Bei Schlechten Lichtverhältnissen

    Einsatz von Blitzgeräten im Autofokusbetrieb bei schlechten Lichtverhältnissen Wenn die Lichtverhältnisse im Master-Blitzbetrieb oder von Stroboskopblitzen für den normalen Autofokusbetrieb zu schwach sind, wird das AF-Hilfslicht der SU-800 eingeschaltet, und es kann mit Blitzgeräten im Autofokusbetrieb fotografiert werden. Die Aktivierung erfolgt über ein Signal von der Kamera.

  • Seite 94: Blitzleistungskorrektur

    Blitzleistungskorrektur Sie können eine Belichtungskorrektur für das vom Blitz ausgeleuchtete Motiv durchführen, ohne dabei die Hintergrundbelichtung zu verändern, indem Sie die Blitzleistung des Blitzgeräts ändern. t Einrichten der Blitzleistungskorrektur Als allgemeine Richtlinie ist eine gewisse positive Korrektur erforderlich, um das Hauptmotiv aufzuhellen.

  • Seite 95: Einsatz Von Stroboskopblitzen (Rpt)

    Einsatz von Stroboskopblitzen (RPT) Was sind Stroboskopblitze? Beim Einsatz von Stroboskopblitzen löst das Blitzgerät während einer einzigen Belichtung wiederholt aus, wodurch stroboskopische Mehrfachbelichtungseffekte entstehen. Dieser Vorgang ist bei Aufnahmen sich schnell bewegender Motive geeignet. Bei Kameras, die mit CLS kompatibel sind, steuert die SU-800 die Blitzleistung der Slave-Blitzgeräte (wie des SB-910, SB-900, SB-800), die drei Gruppen (A, B und C) zugeordnet sind, für jede Gruppe unabhängig.
  • Seite 96 Einsatz von Stroboskopblitzen (RPT) Einrichten einer Kanalnummer an der SU-800 Drücken Sie die Funktionstaste [SEL] an der SU-800, um die Kanalnummer anzuzeigen (blinkend). Drücken Sie die Taste [ ] oder [ ], um die Kanalnummer zu ändern. Drücken Sie erneut die Funktionstaste [SEL]. Die Kanalnummer hört auf zu blinken.

  • Seite 97: Stroboskopblitze Pro Bild Blitzleistung

    Einrichten von Blitzleistung, Frequenz (Hz) und Anzahl der Stroboskopblitze pro Bild Blitzleistung Frequenz (Hz) Anzahl der Stroboskopblitze pro Bild Richten Sie für jede Gruppe die gleiche Blitzleistung, Frequenz (Hz) und Anzahl Stroboskopblitze pro Bild ein. Drücken Sie die Funktionstaste [SEL], um die einzustellenden Optionen anzuzeigen (blinkend).

  • Seite 98: Automatische Fp-Kurzzeitsynchronisation

    Automatische FP-Kurzzeitsynchronisation Bei kompatiblen Kameras verfügbar. Die automatische FP- Kurzzeitsynchronisation kann an der SU-800 und am SB-R200 nicht direkt eingestellt werden. Sie müssen diese Einstellung an der Kamera vornehmen. Hiermit wird die Kurzzeitblitzsynchronisation bei der kürzesten Belichtungszeit Ihrer Kamera möglich. In diesem Modus wird der Modus für die automatische FP-Kurzzeitsynchronisation automatisch eingestellt, wenn die Belichtungszeit über die Synchronisationsbelichtungszeit hinausgeht.
  • Seite 99 t Bei manueller Blitzsteuerung Wird die automatische FP-Kurzzeitsynchronisation bei manueller Blitzsteuerung eingesetzt, ist die Blitzleistung des SB-R200 möglicherweise sehr gering, wenn für die Blitzleistung bei manueller Blitzsteuerung ein niedriger Wert eingestellt ist. Dies ist jedoch völlig normal. Die Blitzleistung auch auch je nach Aufnahmebedingungen variieren. Leitzahl bei automatischer FP-Kurzzeitsynchronisation mit dem SB-R200 (m) ISO-Empfindlichkeit...

  • Seite 100: Blitzbelichtungs-Messwertspeicher (Fv Lock)

    Blitzbelichtungs-Messwertspeicher (FV Lock) Bei kompatiblen Kameras verfügbar. Der Blitzbelichtungs- Messwertspeicher (FV Lock) kann an der SU-800 und am SB-R200 nicht direkt eingestellt werden. Richten Sie den Wert an der Kamera ein. Die Blitzbelichtung bestimmt den Wert der Blitzleistung, mit der das Motiv ausgeleuchtet wird.

  • Seite 101: Einsatz Von Blitzgeräten Mit Verschiedenem Zubehör

    Einsatz von Blitzgeräten mit verschiedenem Zubehör In diesem Abschnitt erhalten Sie Informationen zum Einsatz von Blitzgeräten mit verschiedenem Zubehör. Spezifische Informationen zu Kameraeinstellungen und Kamerafunktionen erhalten Sie im Benutzerhandbuch Ihrer Kamera. Fotografieren mit Blitzlicht mit Farbfiltern Fotografieren mit Blitzlicht mit dem Ultranahbereichsvorsatz SW-11 Fotografieren mit Blitzlicht mit der Streuscheibe SW-12 und dem flexiblen Clip-Arm SW-C1 Fotografieren mit Blitzlicht mit dem Standfuß...

  • Seite 102: Fotografieren Mit Blitzlicht Mit Farbfiltern

    Fotografieren mit Blitzlicht mit Farbfiltern Das Farbfilterfolien-Set SJ-R200 (beim SB-R200) enthält zwei Filter, mit denen die Farbe der Beleuchtung ausgeglichen werden kann: den FL-G1 zum Fotografieren mit Blitzlicht unter Leuchtstofflampenlicht und den TN-A1 für Kunst-/Glühlampenlicht. Zusätzlich können den Motiven mit einem Blau- und einem Rotfilter spezielle Farben hinzugefügt werden. •...

  • Seite 103: Ausgleichen Der Blitzbeleuchtung

    Ausgleichen der Blitzbeleuchtung Wenn Sie bei einer Digitalkamera mit Blitzlicht unter Leuchtstofflampenlicht fotografieren und der Weißabgleich der Kamera auf »Blitz« eingestellt ist, wird das vom Blitzlicht ausgeleuchtete Hauptmotiv normal wiedergegeben. Der Hintergrund erhält jedoch einen grünen Ton. Verwenden Sie zum Ausgleich den FL-G1 (grüner Farbfilter), um das vom Blitzgerät abgegebene Licht an die Farbe des Leuchtstofflampenlichts anzupassen, und stellen Sie dann den Weißabgleich der Kamera auf »Leuchtstofflampe«...

  • Seite 104: So Verwenden Sie Farbfilter

    Fotografieren mit Blitzlicht mit Farbfiltern So verwenden Sie Farbfilter: Setzen Sie den Farbfilter in den Farbfilterhalter SZ-1 ein. Befestigen Sie den SZ-1 am SB-R200. Passen Sie an Ihrer Digitalkamera die Weißabgleichs- einstellung an und lösen Sie dann aus. Weißabgleich • Informationen zu Probeaufnahmen finden Automatisch Kunstlicht Sie auf Seite 88.

  • Seite 105: Fotografieren Mit Blitzlicht Mit Dem Ultranahbereichsvorsatz Sw-11

    Fotografieren mit Blitzlicht mit dem Ultranahbereichsvorsatz SW-11 Der Ultranahbereichsvorsatz SW-11 kann verwendet werden, um das Blitzlicht des SB-R200 zur optischen Achse zu richten und Lichteffekte bei Nahaufnahmen zu erzeugen. • Bei Verwendung des SW-11 sollte der Abstand zwischen Objektiv und Motiv nicht mehr als 15 cm betragen.
  • Seite 106 Fotografieren mit Blitzlicht mit dem Ultranahbereichsvorsatz SW-11 Neigen Sie den Reflektor des SB-R200 um 60° in Richtung der optischen Achse nach unten. 0˚ 60˚ u Optimales Verwenden des Ultranahbereichsvorsatzes SW-11 Verwenden Sie den SW-11 beim Erstellen von Nahaufnahmen mit Blitzlicht, um noch bessere Ergebnisse zu erzielen.

  • Seite 107: Fotografieren Mit Blitzlicht Mit Der Streuscheibe Sw-12 Und Dem Flexiblen Clip-Arm Sw-C1

    Fotografieren mit Blitzlicht mit der Streuscheibe SW-12 und dem flexiblen Clip-Arm SW-C1 Wenn Sie die im Lieferumfang enthaltene Streuscheibe SW-12 von Nikon am Reflektor befestigen, können Sie das Blitzlicht des SB-R200 noch stärker streuen und so ein besonders weiches Licht beinahe ohne Schattenbereiche erzeugen.

  • Seite 108: Anbringen Des Flexiblen Clip-Arms Sw-C1 Am Sx

    Fotografieren mit Blitzlicht mit der Streuscheibe SW-12 und dem flexiblen Clip-Arm SW-C1 Anbringen des flexiblen Clip-Arms SW-C1 am SX-1 Richten Sie einen der flexiblen Clip-Arme auf die Montagenut des Anschlussrings SX-1 aus. SX-1 Richten Sie die Montagenut des SW-C1 auf die Vorderseite der Montagenut des Anschlussrings SX-1 aus und schieben dabei den Clip wie in der Abbildung dargestellt ein.

  • Seite 109: Fotografieren Mit Blitzlicht Mit Dem Standfuß As-20

    Fotografieren mit Blitzlicht mit dem Standfuß AS-20 Verwenden Sie den im Lieferumfang enthaltenen Standfuß AS-20, um das SB-R200 an der gewünschten Position aufzustellen. Das Blitzgerät kann über den Anschlussring SX-1 auf ein Stativ montiert werden. Beispiel H Anordnung der Blitzgeräte SU-800 Gruppe A SB-R200...

  • Seite 110: Befestigen Des As-20 Am Sx

    Fotografieren mit Blitzlicht mit dem Standfuß AS-20 Befestigen des AS-20 am SX-1 Halten Sie den Feststellknopf am SX-1 gedrückt und schieben Sie den AS-20 wie in der Abbildung gezeigt in den SX-1 ein. Lassen Sie den Knopf los, um den Standfuß in dieser Position zu arretieren. •...
  • Seite 111 Verwenden von Blitzgeräten bei Spiegelreflexkameras,die nicht mit CLS kompatibel sind Verwenden Sie das TTL-Verbindungskabel SC-30 (optionales Zubehör), um die SU-800 bei Spiegelreflexkameras, die nicht mit CLS kompatibel sind, an das SB-R200 anzuschließen. Übersicht über den Makroblitzbetrieb (mit Verbindungskabel) Verfahren für den Makroblitzbetrieb (mit Verbindungskabel)

  • Seite 112: Übersicht Über Den Makroblitzbetrieb (Mit Verbindungskabel)

    Einrichten der SU-800 und des SB-R200 Richten Sie die SU-800 und das SB-R200 wie unter »Blitzbetrieb mit dem Nikon Master-Satz R1C1 für Makroblitzbetrieb« (S. 28) beschrieben ein. • Dasselbe Einrichtungsverfahren gilt bei Verwendung des Standfußes AS-20. Schließen Sie die Blitzgeräte mithilfe der Kabel an.

  • Seite 113: Konfigurationsoptionen Im Makroblitzbetrieb (Mit Verbindungskabel)

    Verfügbare Blitzeinstellungen Im Makroblitzbetrieb (mit Verbindungskabel) stehen die Blitzeinstellungen TTL BL, TTL und M zur Verfügung. Wenn Sie die Taste [MODE] drücken, wird jedes Mal die verfügbare Blitzeinstellung geändert. • Die verfügbaren Blitzeinstellungen variieren je nach den verwendeten Kameras und Objektiven.

  • Seite 114: Verfahren Für Den Makroblitzbetrieb (Mit Verbindungskabel)

    Verfahren für den Makroblitzbetrieb (mit Verbindungskabel) Schalten Sie die Kamera und die SU-800 ein. Drücken Sie nach dem Einschalten der Kamera an der SU-800 die Taste [ON/OFF], um die SU-800 und das SB-R200 einzuschalten. • Die roten Bereitschaftsanzeigen an der SU-800 und am SB-R200 leuchten nach vollständiger Wiederaufladung.
  • Seite 115 • Wenn für die Blitzleistungskorrektur ein Wert von 0,0 eingerichtet ist, wird die Anzeige ausgeschaltet. • Die Blitzleistungskorrektur kann nicht bei jeder Kamera eingerichtet werden. Drücken Sie die Taste [Test], um die Auslösung der MODE ON/OFF Blitzgeräte zu testen. NO AF-ILL Drücken Sie die Taste [Test] an der SU-800, um READY die Auslösung des SB-R200 zu testen.

  • Seite 116: Überprüfen Der Beleuchtung Vor Der Aufnahme (Einstelllicht) Im Makroblitzbetrieb (Mit Verbindungskabel)

    Verfahren für den Makroblitzbetrieb (mit Verbindungskabel) • Die Blitzleistung für die manuelle Blitzsteuerung kann in Stufen von 1 von der Leistung M1/1 bis M1/64 erhöht oder reduziert werden (M1/8 ist ab Werk voreingestellt). • Wenn Sie wiederholt schnell die Taste [ ] oder [ ] drücken, wird der Wert erhöht oder reduziert.

  • Seite 117: Referenzinformationen

    Referenzinformationen In diesem Abschnitt erhalten Sie Informationen zu Blitzeinstellungen, zur Problemlösung, zum Umgang mit Blitzgeräten sowie zu technischen Daten und optionalem Zubehör. Verfügbare Blitzeinstellungen Mit dem SB-R200 verwendbare Objektive mit eingeschränkten Funktionen Hinweise zu Serienaufnahmen mit Blitzlicht Optionales Zubehör Tipps zum Umgang mit dem Blitzgerät Hinweise zu den Batterien Lösungen für Probleme Technische Daten...

  • Seite 118: Verfügbare Blitzeinstellungen

    Verfügbare Blitzeinstellungen Die TTL-Blitzsteuerung und die manuelle Blitzsteuerung (M) sind bei der SU-800 und beim SB-R200 verfügbar. Für normale Blitzaufnahmen wird die TTL-Blitzsteuerung empfohlen. • Weitere Informationen erhalten Sie im Benutzerhandbuch der von Ihnen verwendeten Kamera. TTL-Blitzautomatik Bei dieser Blitzsteuerung registriert der TTL-Multiblitzsensor der Kamera die vom Motiv reflektierte Lichtmenge und die Kamera berechnet daraus automatisch die Blitzleistung für eine optimale Belichtung.

  • Seite 119: Makroblitzbetrieb Mit Objektiv

    t Bestimmen der richtigen Blitzreichweite im Zwei-Gruppen- Makroblitzbetrieb mit Objektiv Bestimmen Sie anhand der folgenden Tabelle die richtige Blende beim gewünschten Vergrößerungsfaktor. Die richtige Blende hängt von der ISO-Empfindlichkeit, der Brennweite des Objektivs und dem gewünschten Vergrößerungsfaktor ab. Der Vergrößerungsfaktor wird definiert als Verhältnis der Größe des aufgenommenen Bildes zur tatsächlichen Größe des fotografierten Objekts.

  • Seite 120: Manuelle Blitzsteuerung (M)

    Verfügbare Blitzeinstellungen v Am Objektiv einzustellende Blende und effektive Blendenzahl Die effektiven Blendenzahlen von Makroobjektiven wie Micro-Nikkoren variieren, während die Helligkeit der Aufnahme bei steigendem Vergrößerungsfaktor abnimmt. Die Beziehung zwischen Vergrößerungsfaktor und effektiver Blendenzahl ist wie folgt: Fe = F (1 + M) wobei Fe = Effektive Blendenzahl (tatsächliche Lichtstärke des Objektivs) F = Am Objektiv einzustellende Blende M = Vergrößerungsfaktor...
  • Seite 121 AA-Blitzautomatik Der integrierte Sensor der SU-800 misst das vom Motiv reflektierte Blitzlicht und steuert die Blitzleistung in Kombination mit Daten, die automatisch von der Kamera und dem Objektiv ans SU-800 übertragen werden, darunter die ISO- Empfindlichkeit und Belichtungskorrekturwerte sowie die Blende und die Brennweite des Objektivs.

  • Seite 122: Mit Dem Sb-R200 Verwendbare Objektive Mit Eingeschränkten Funktionen

    Mit dem SB-R200 verwendbare Objektive mit eingeschränkten Funktionen Maximale Anzahl von SB-R200-Blitzgeräten, die auf das Objektiv aufgesetzt werden können AF-Nikkore Objektiv Adapterringe Max. Anzahl Blitzgeräte AF-S NIKKOR 24 mm 1:1.4 G ED SY-1-77 Bis zu 2 AF Nikkor 28 mm 1:1.4 D SY-1-72 Bis zu 4 AF-S NIKKOR 28 mm 1:1.8 G...

  • Seite 123: Verwendbare Objektive, Wobei Es Jedoch Je Nach Brennweite Zu Vignettierung Kommen Kann

    Beachten Sie bitte, dass es bei diesen Objektiven je nach Brennweite zu Vignettierung kommen kann. Brennweite, bei der Vignettierung auftritt Digital- Nikon-Film- Spiegelreflexkameras Spiegelreflexkameras Objektiv im Nikon-DX-Format im 35 mm-Format (135) und Digital- Spiegelreflexkameras im Nikon-FX-Format AF-S NIKKOR 24 mm 1:1.4 G ED Keine Vignettierung Alle Einstellungen AF Nikkor 28 mm 1:1.4 D...

  • Seite 124: Synchronisation Bei Serienaufnahmen Mit Blitzlicht

    Hinweise zu Serienaufnahmen mit Blitzlicht (im Makroblitzbetrieb (mit Verbindungskabel)) Um ein Überhitzen des SB-R200 zu vermeiden, sollten Sie es nach der maximalen Anzahl von Serienblitzaufnahmen, die Sie der Tabelle unten entnehmen können, mindestens 10 Minuten abkühlen lassen. Achten Sie darauf, die maximale Anzahl der Serienaufnahmen nicht zu überschreiten, da dies zur Überhitzung des Blitzreflektors und VORSICHT...

  • Seite 125: Optionales Zubehör

    Optionales Zubehör TTL-Verbindungskabel SC-30 Der Makroblitzbetrieb (mit Verbindungskabel) ist im TTL-Modus möglich, wenn das optional erhältliche TTL-Verbindungskabel SC-30 verwendet wird, um die SU-800 an das SB-R200 anzuschließen. Farbfilterfolien-Set SJ-2 Es sind insgesamt 20 Filter in 8 Modellen im Lieferumfang enthalten. •...

  • Seite 126: Tipps Zum Umgang Mit Dem Blitzgerät

    Tipps zum Umgang mit dem Blitzgerät Verwenden Sie zur Reinigung des Blitzgeräts nie Verdünnungsflüssigkeit, Benzol oder andere Aktivreiniger. Andernfalls kann das Blitzgerät WARNUNG beschädigt oder ein Brand ausgelöst werden. Die Verwendung dieser Substanzen kann auch zu Gesundheitsschädigungen führen. Reinigung • Entfernen Sie Schmutz und Staub mit einem Blasepinsel und einem sauberen, weichen Tuch vom Blitzgerät.

  • Seite 127: Hinweise Zu Den Batterien

    Hinweise zu den Batterien Geeignete Batterien Verwenden Sie Lithiumbatterien vom Typ CR123A (3V). • Verwenden Sie keine anderen Akku-/Batterietypen. • Diese Batterien sind nicht wieder aufladbar. Versuchen Sie nicht, die Batterien in einem Akkuladegerät wieder aufzuladen. Dies kann zu einer Explosion führen. •...

  • Seite 128: Lösungen Für Probleme

    Wenn am Blitzgerät Fehlfunktionen auftreten oder auf dem LCD-Monitor des Blitzgeräts eine Warnung angezeigt wird, überprüfen Sie zur Feststellung der Problemursache die folgenden Punkte, bevor Sie das Blitzgerät zur Reparatur zu einem Nikon-Kundendienst bringen. Warnanzeigen bei der Blitzfernsteuerungseinheit SU-800 und dem Slave-Blitzgerät SB-R200 Im Makromodus Anzeige für die Verwendung von Verbindungskabeln...

  • Seite 129: Im Master-Blitzbetrieb Anzeige Für Die Verwendung Von Verbindungskabeln

    Anzeige bei Datenübertragungsfehler mit dem SB-R200 Wenn bei Kameras, die nicht mit CLS kompatibel sind, die Datenübertragung an die Gruppe A oder B zum Beispiel wegen schwacher Batterieleistung fehlschlägt, obwohl die SU-800 korrekt an das SB-R200 angeschlossen ist, blinkt die Anzeige für die jeweilige Gruppe (A oder B).

  • Seite 130: Anzeige Bei Fehlfunktion Des Blitzgeräts

    Lösungen für Probleme Anzeige bei Fehlfunktion des Blitzgeräts Wenn das SB-R200 als Slave-Blitzgerät verwendet wird, blinkt die rote Bereitschaftsanzeige schnell vier Mal hintereinander jeweils 0,5 Sekunden lang. Dieser Zyklus wird sechs Mal wiederholt, wenn das Blitzgerät ein Signal erhält, wie für die Computer-Blitzautomatik oder Stroboskopblitze. Probleme bei der Verwendung der Blitzfernsteuerungseinheit SU-800 und des Slave-Blitzgeräts SB-R200 Problem...

  • Seite 131: Bereitschaftsanzeige Im Sucher Der Kamera

    Bereitschaftsanzeige im Sucher der Kamera Problem Lösung Die Bereitschaftsanzeige im Sucher der Legen Sie die manuelle Blitzsteuerung (M) Kamera blinkt, wenn die SU-800 an fest. Kameras befestigt ist, die nicht mit CLS kompatibel sind, und wenn die Blitzeinstellung im Makroblitzbetrieb (mit Verbindungskabel) auf TTL festgelegt ist.

  • Seite 132: Technische Daten

    Technische Daten IR-Blitzfernsteuerungseinheit SU-800 Übertragungsmo- Infrarot-Kommunikation unter Verwendung einer Blitzentladeröhre Übertragungs- ca. 20 m für SB-910/SB-900/SB-800/SB-700/SB-600 reichweite ca. 4 m für SB-R200 bei Standardeinstellungen Anzahl Kanäle Anzahl Gruppen Anzahl ca. 1200 Übertragungen Übertragungsin- ca. 1 s tervall Wellenlänge des ca. 800 bis 1000 nm (Infrarotstrahl) Blitzlichts Blitzbereichsab- ca.
  • Seite 133 Slave-Blitzgerät SB-R200 Elektronik Automatik mit Isolierschicht-Bipolartransistor (IGBT) und Reihenschaltung (nur für Slave-Blitzgerät) Leitzahl 10 (m; ISO 100), 14 (m; ISO 200) Streuwinkel Abgedeckt wird die Lichtverteilung eines 24-mm-Objektivs; 60° (vertikal) und 78° (horizontal) Blitzeinstellung i-TTL, D-TTL, TTL (analoge Spiegelreflex-Kameras) M (manuelle Steuerung) Min.
