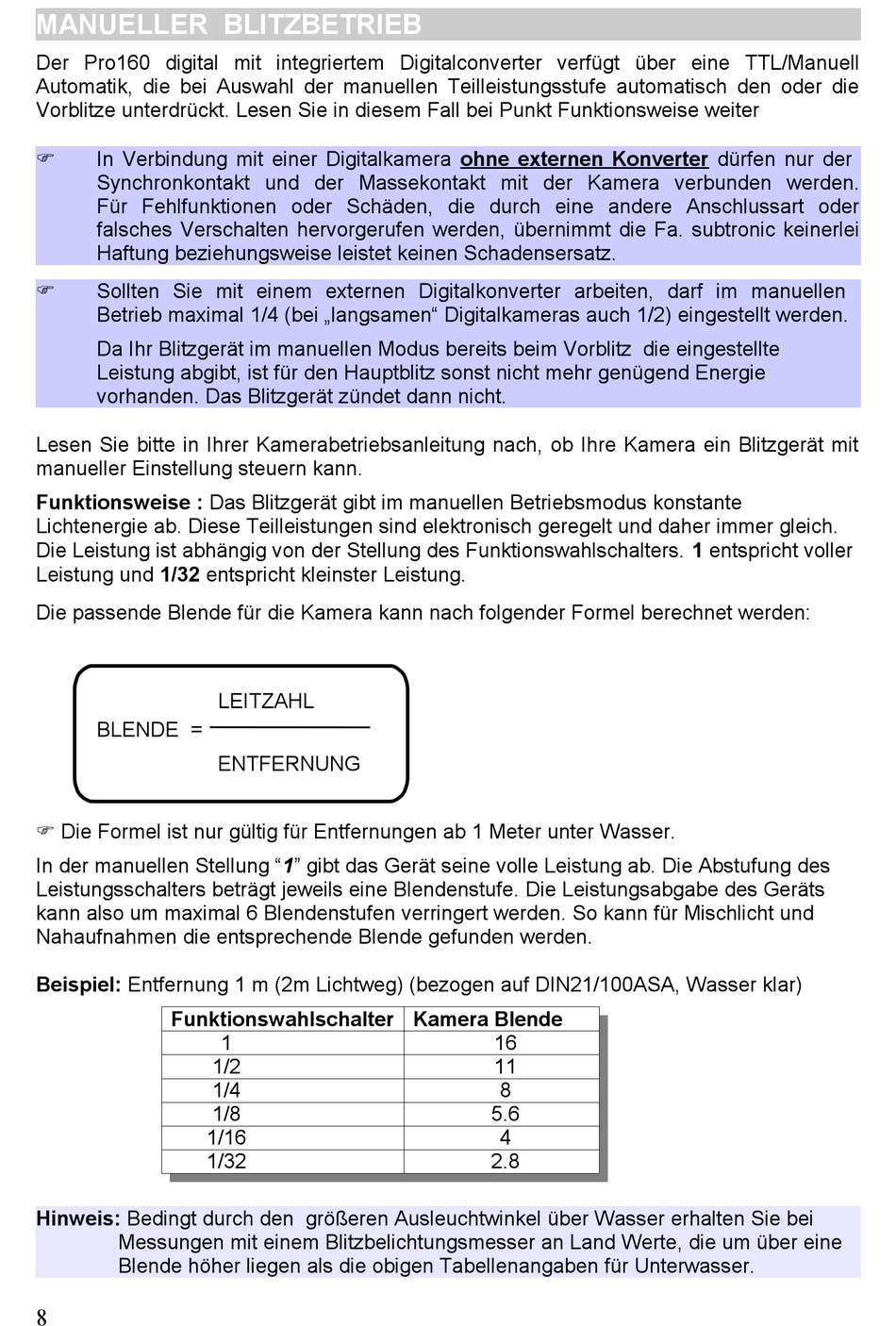

Manueller Blitzbetrieb - Subtronic Pro 160 Fusion Bedienungsanleitung

MANUELLER BLITZBETRIEB

Der Pro160 digital mit integriertem Digitalconverter verfügt über eine TTL/Manuell
Automatik, die bei Auswahl der manuellen Teilleistungsstufe automatisch den oder die
Vorblitze unterdrückt. Lesen Sie in diesem Fall bei Punkt Funktionsweise weiter
 In Verbindung mit einer Digitalkamera ohne externen Konverter dürfen nur der
Synchronkontakt und der Massekontakt mit der Kamera verbunden werden.
Für Fehlfunktionen oder Schäden, die durch eine andere Anschlussart oder
falsches Verschalten hervorgerufen werden, übernimmt die Fa. subtronic keinerlei
Haftung beziehungsweise leistet keinen Schadensersatz.
 Sollten Sie mit einem externen Digitalkonverter arbeiten, darf im manuellen
Betrieb maximal 1/4 (bei „langsamen" Digitalkameras auch 1/2) eingestellt werden.
Da Ihr Blitzgerät im manuellen Modus bereits beim Vorblitz die eingestellte
Leistung abgibt, ist für den Hauptblitz sonst nicht mehr genügend Energie
vorhanden. Das Blitzgerät zündet dann nicht.
Lesen Sie bitte in Ihrer Kamerabetriebsanleitung nach, ob Ihre Kamera ein Blitzgerät mit
manueller Einstellung steuern kann.
Funktionsweise : Das Blitzgerät gibt im manuellen Betriebsmodus konstante
Lichtenergie ab. Diese Teilleistungen sind elektronisch geregelt und daher immer gleich.
Die Leistung ist abhängig von der Stellung des Funktionswahlschalters. 1 entspricht voller
Leistung und 1/32 entspricht kleinster Leistung.
Die passende Blende für die Kamera kann nach folgender Formel berechnet werden:
BLENDE =
 Die Formel ist nur gültig für Entfernungen ab 1 Meter unter Wasser.
In der manuellen Stellung "1" gibt das Gerät seine volle Leistung ab. Die Abstufung des
Leistungsschalters beträgt jeweils eine Blendenstufe. Die Leistungsabgabe des Geräts
kann also um maximal 6 Blendenstufen verringert werden. So kann für Mischlicht und
Nahaufnahmen die entsprechende Blende gefunden werden.
Beispiel: Entfernung 1 m (2m Lichtweg) (bezogen auf DIN21/100ASA, Wasser klar)
Funktionswahlschalter Kamera Blende
Hinweis: Bedingt durch den größeren Ausleuchtwinkel über Wasser erhalten Sie bei
Messungen mit einem Blitzbelichtungsmesser an Land Werte, die um über eine
Blende höher liegen als die obigen Tabellenangaben für Unterwasser.
8
LEITZAHL
ENTFERNUNG
1
1/2
1/4
1/8
1/16
1/32
16
11
8
5.6
4
2.8
