Betriebsanleitung
1. Anlagenübersicht
Eine komplette Messstelle besteht aus den Komponenten:
Auswerteeinheit im Hutschienen-Gehäuse
•
Sensoraufnahme zum Aufschweißen auf die Rohrleitung
•
Sensor (Überwurf, Distanzringe, Dichtring zur Anpassung auf Wandstärke)
•
Montageanleitung
•
C-Box (optional)
•
Die Messsonde wird über ein geschirmtes, 4-adriges Kabel an die Auswerteeinheit angeschlossen,
wobei die Länge der Leitung nicht mehr als 300 m betragen sollte.

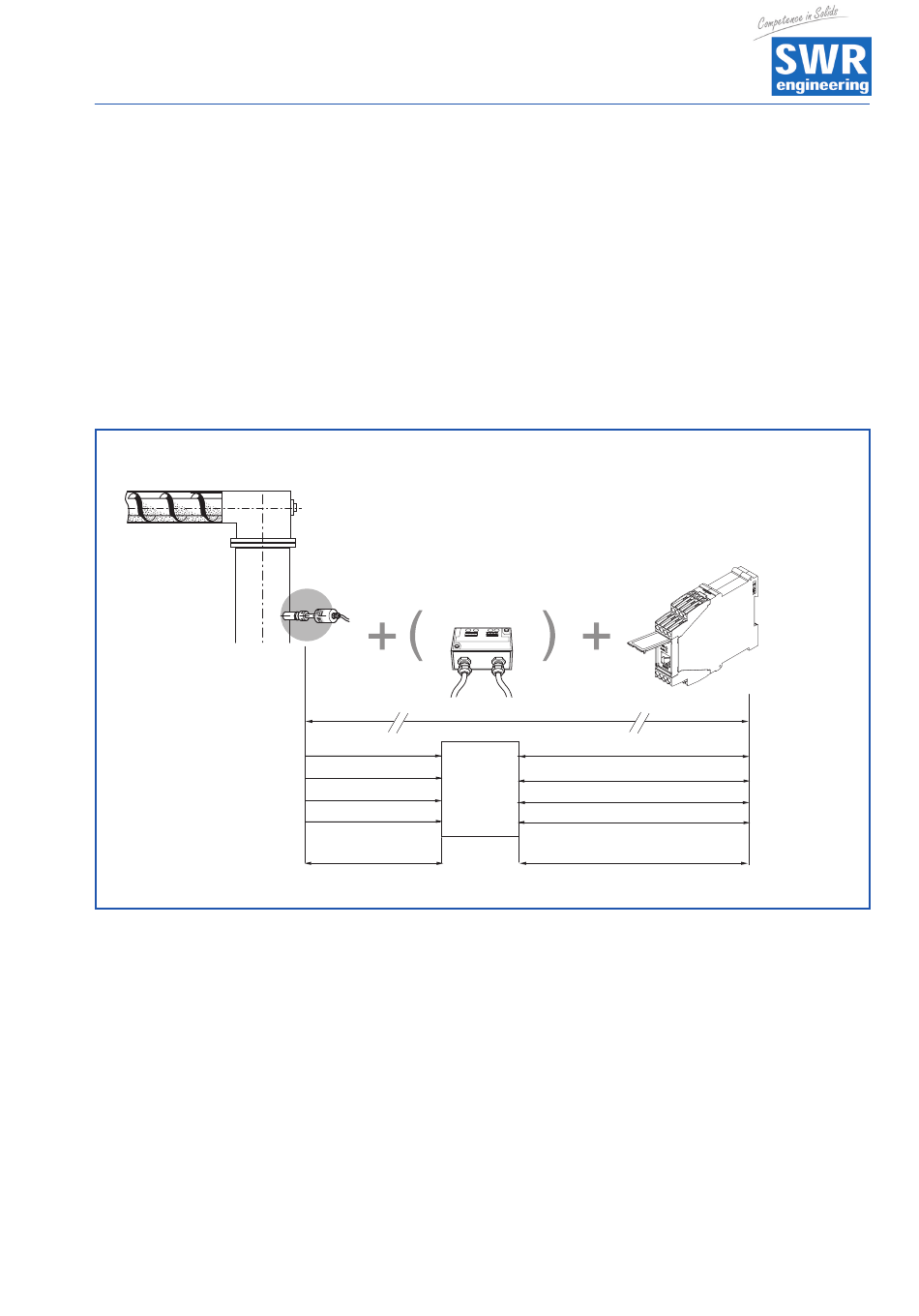

1.1 Einsatz der optionalen C-Box
Die C-Box dient als optionale Erweiterung, wenn der Abstand zwischen Sensor und Auswerteeinheit die
vorgegebene Standardlänge des Sensorkabels von 2 m überschreitet. Sie enthält zusätzliche Sicherungen und
Abschlusswiderstände, um die Kommunikation über den ModBus zwischen Sensor und Auswerteeinheit auch
über größere Entfernungen sicherzustellen.
Sensor
C1-Box
1
2
3
4
2 m Kabel am Sensor
fest konfektioniert
Auswerteeinheit
max. 300 m
1
2
3
4
bis 300 m bei ausreichendem
Leiterquerschnitt
16 (+ 24 V)
15 (GND)
14 (A)
13 (B)
3
