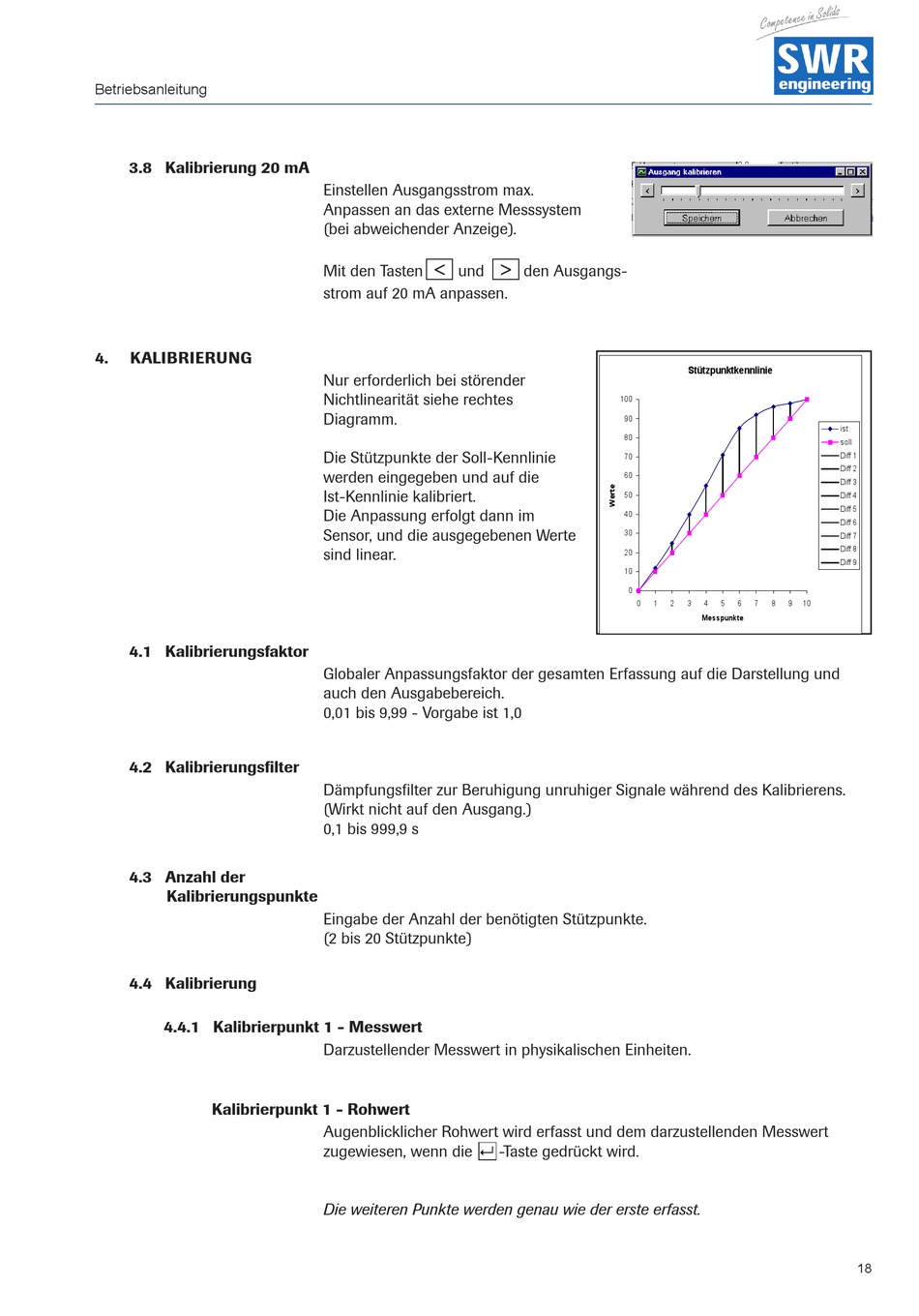

Betriebsanleitung
3.8 Kalibrierung 20 mA
4.
KALIBRIERUNG
4.1 Kalibrierungsfaktor
4.2 Kalibrierungsfilter
4.3 Anzahl der
Kalibrierungspunkte
4.4 Kalibrierung
4.4.1 Kalibrierpunkt 1 - Messwert
Kalibrierpunkt 1 - Rohwert
Einstellen Ausgangsstrom max.
Anpassen an das externe Messsystem
(bei abweichender Anzeige).
<
Mit den Tasten
und
strom auf 20 mA anpassen.
Nur erforderlich bei störender
Nichtlinearität siehe rechtes
Diagramm.
Die Stützpunkte der Soll-Kennlinie
werden eingegeben und auf die
Ist-Kennlinie kalibriert.
Die Anpassung erfolgt dann im
Sensor, und die ausgegebenen Werte
sind linear.
Globaler Anpassungsfaktor der gesamten Erfassung auf die Darstellung und
auch den Ausgabebereich.
0,01 bis 9,99 - Vorgabe ist 1,0
Dämpfungsfilter zur Beruhigung unruhiger Signale während des Kalibrierens.
(Wirkt nicht auf den Ausgang.)
0,1 bis 999,9 s
Eingabe der Anzahl der benötigten Stützpunkte.
(2 bis 20 Stützpunkte)
Darzustellender Messwert in physikalischen Einheiten.
Augenblicklicher Rohwert wird erfasst und dem darzustellenden Messwert
zugewiesen, wenn die
8
Die weiteren Punkte werden genau wie der erste erfasst.
>
den Ausgangs-
100
90
80
70
60
50
40
30
20
10
0
0
1
2
-Taste gedrückt wird.
Stützpunktkennlinie
ist
soll
Diff 1
Diff 2
Diff 3
Diff 4
Diff 5
Diff 6
Diff 7
Diff 8
Diff 9
3
4
5
6
7
8
9
10
Messpunkte
18
