5.9.2 Heizungsregler und Module (Zubehör)
anschließen
Das IUM1 in Verbindung mit diesem Heizkes-
sel nicht verwenden.
Den Modulen liegt kein Kabel bei.
An den Heizkessel können folgende Module und Hei-
zungsregler angeschlossen werden:
• Heizungsregler FR.../FW.../ Fernbedienung FB...
• Kaskadenmodul - ICM
• Solarmodul (in Kombination mit den Heizungsreglern
FR.../FW... ): ISM1/ISM2
• Heizkreismodul IPM1/IPM2
Befolgen Sie die Installations- und Bedienungsanleitung
des jeweiligen Produktes.
B Modul an der Wand montieren.
B Modul über den 2-Draht-BUS an der Klemmenan-
schlussleiste im Regelgerät anschließen.
B Einen ausreichend langen 2-Draht-BUS-Anschluss
anfertigen.
Hierzu ein 2-adriges Stromkabel von jeweils 0,4 bis
0,75 mm² und den zum Modul mitgelieferten Stecker
verwenden.
Nur Stecker verwenden, die mit der Farbe des Modul-
Anschlusses übereinstimmen.
B Wenn mehrere Module verwendet werden, kann der
2-Draht-BUS-Anschluss des zweiten Moduls vom ers-
ten Modul abgezweigt werden. Hierzu das mit dem
Modul gelieferte Kabel verwenden.
B Freies 230 VAC-Netzkabel an das Modul anschließen.
Wenn mehrere Module verwendet werden, kann die
230 VAC Versorgung des zweiten Moduls vom ersten
Modul abgezweigt werden.
B 230 VAC-Netzkabel des ersten Moduls an das fol-
gende Modul anschließen.
6 720 642 508 (2010/07)

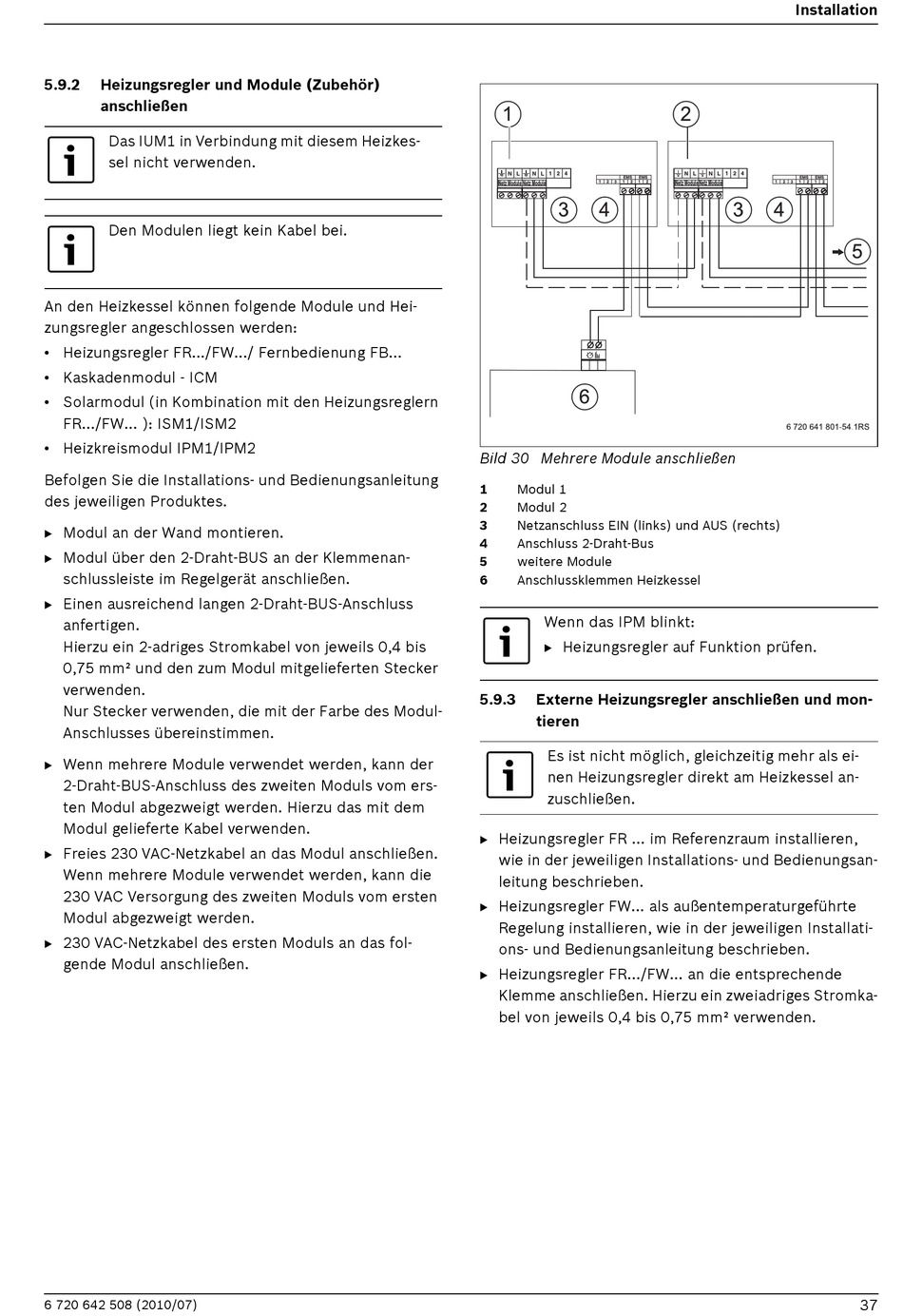

Bild 30 Mehrere Module anschließen
1 Modul 1
2 Modul 2
3 Netzanschluss EIN (links) und AUS (rechts)
4 Anschluss 2-Draht-Bus
5 weitere Module
6 Anschlussklemmen Heizkessel
Wenn das IPM blinkt:
B Heizungsregler auf Funktion prüfen.
5.9.3 Externe Heizungsregler anschließen und mon-
tieren
Es ist nicht möglich, gleichzeitig mehr als ei-
nen Heizungsregler direkt am Heizkessel an-
zuschließen.
B Heizungsregler FR ... im Referenzraum installieren,
wie in der jeweiligen Installations- und Bedienungsan-
leitung beschrieben.
B Heizungsregler FW... als außentemperaturgeführte
Regelung installieren, wie in der jeweiligen Installati-
ons- und Bedienungsanleitung beschrieben.
B Heizungsregler FR.../FW... an die entsprechende
Klemme anschließen. Hierzu ein zweiadriges Stromka-
bel von jeweils 0,4 bis 0,75 mm² verwenden.
