HWAM 3630 Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für 3630:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

DE
Gebrauchsanweisung
IT
Instruzoni per l'uso
ES
Manual del usuario
05.01.2015 / 97-9646
www.hwam.com
3610
3620
3630
3640
3650
3660

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HWAM 3630

Inhaltszusammenfassung für HWAM 3630

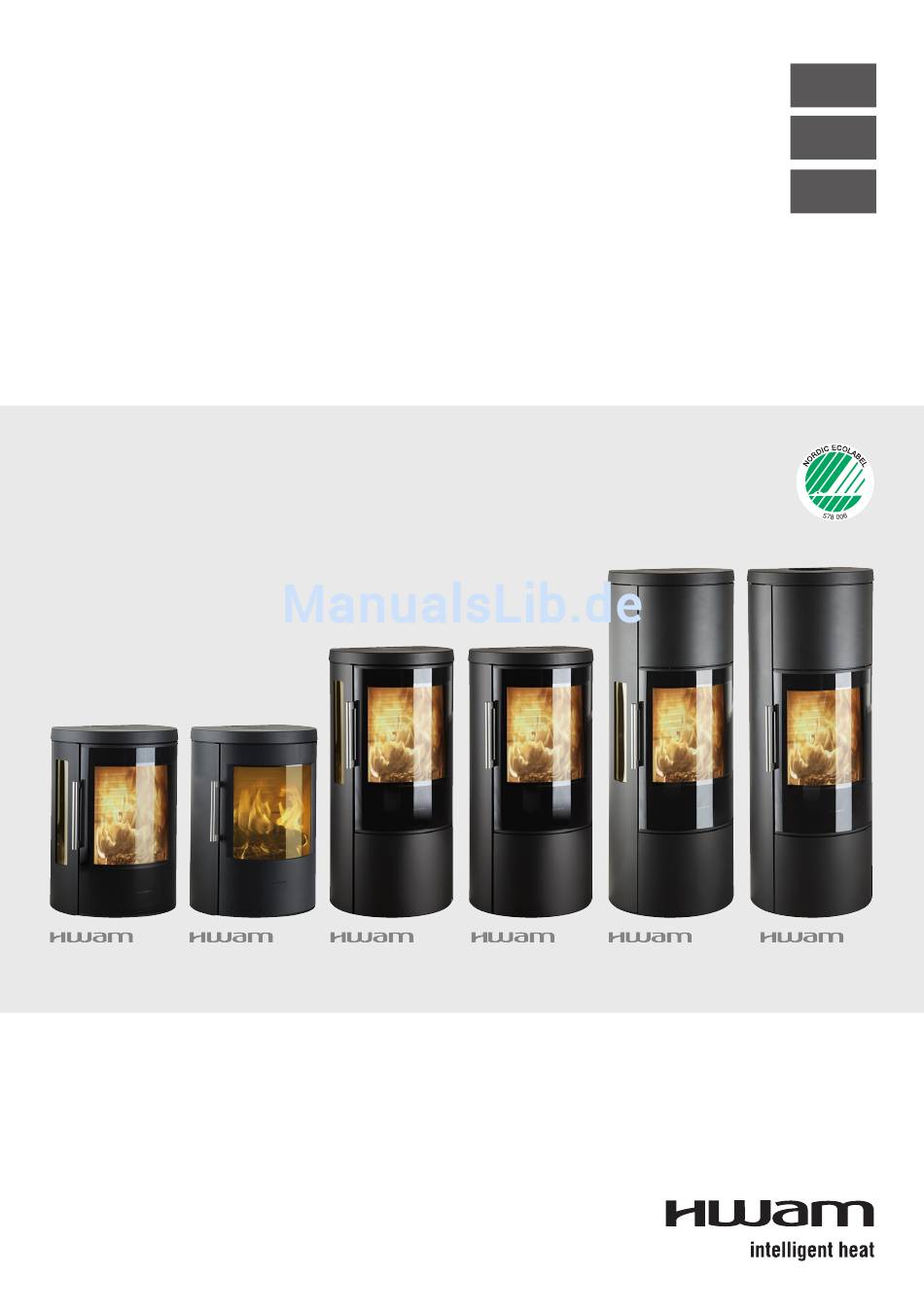

  • Seite 1 Gebrauchsanweisung Instruzoni per l'uso Manual del usuario 05.01.2015 / 97-9646 www.hwam.com 3610 3620 3630 3640 3650 3660...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis, Deutsch Zeichnungen ............Installationsanleitung .

  • Seite 8: Installationsanleitung

    Im Raum, in dem der Ofen aufgestellt wird, muß eine Zufuhr von frischer Verbrennungsluft gewährleistet sein. Ein aufklappbares Fenster oder ein justierbares Luftventil genügen, ideal aber wäre der Anschluß an ein HWAM- Frischluftsystem. Luftventil/Lufschlitzt muss so angebracht werden, dass er/es nicht blockiert wird.

  • Seite 9: Anforderungen An Den Schornstein

    Ggf. bestehende Vorschriften bezüglich Abstand zwischen Wand und Rauchrohr sind zu beachten. Wird der HWAM 3610/3620 auf einem brennbaren Boden aufgestellt, müssen immer ein Sockel (als Zubehör erhältlich) sowie ein Hitzeschild angebaut werden. Bei Wandmontage muss der HWAM 3610/3620 mindestens 7 Zentimeter über brennbaren Boden auf- gehängt werden.

  • Seite 10: Montage Von Einzelteilen

    Änderung des Rauchabgangs von oberem Rauchabgang zu hinterem Rauchabgang (HWAM 3650/3660) (Zeichnung B) 1. Demontage der Rückwand (1). Die 4 Schrauben an der Mitte der Rückwand des Kaminofens abschrau- ben. Rückwand anheben und vom Kaminofen wegziehen, sodass die Rückwand aus den Führungszapfen gehoben werden kann.

  • Seite 11: Vertikalschnitt Im Rauchkanal (Zeichnung C)

    Auch bei einem erstklassigen Schornstein kommt es zu Funktionsfehlern, wenn er falsch bedient wird. Umgekehrt kann ein schlechter Schornstein durchaus gut funktionieren, wenn er richtig zum Einsatz kommt. Da HWAM Öfen einen hohen Wirkungsgrad haben, ist der richtige Schornsteinzug wichtig. Schornsteinfegen Um dem Risiko eines Schornsteinbrands zu begegnen, muss der Schornstein jährlich gereinigt werden.

  • Seite 12: Feuerungsanleitung - Holz

    Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von höchstens 20% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Bren- nwertausnutzung die Folge.

  • Seite 13: Nachfolgendes Heizen

    Besondere Anleitung zum Anheizen für Kaminöfen mit Specksteinverkleidung Speckstein ist ein Naturprodukt, das an Temperaturänderungen gewöhnt werden muss. Es wird dabei folgende Methode empfohlen: 1. Das erste Anfeuern Die Reglerstange (Zeichnung E, 1) wird ganz nach oben geschoben. Auf den Boden der Feuerkammer werden 2 Stück Holz (5-8 cm Durchmesser) waagerecht gelegt (1-2 kg).

  • Seite 14: Allgemeines Über Feuerung

    Wird sie nach unten geschoben, verringert sich die Verbrennung und die Brennzeit verlängert sich. Wird sie nach oben geschoben, steigt die Temperatur und die Brennzeit verkürzt sich. Mit jedem Nachlegen sollte immer solange gewartet werden, bis die Glutschicht wieder ausreichend klein ist. Anleitung für das Heizen mit Kohle, Briketts und Koks In diesem Ofen darf nicht mit Steinkohle, Braunkohle und Koks geheizt werden, da es keinen Platz für einen Kohleneinsatz gibt.

  • Seite 15: Glasreinigung

    Zu schwaches Heizen Sollten die feuerfesten Materialien in der Brennkammer nach dem Einheizen schwarz angelaufen sein, droht der Ofen zu verschmutzen, und die Automatik kann nicht optimal arbeiten. Öffnen Sie deshalb die Regler- stange. Außerdem kann das Verbrennen größerer Mengen Holz in solchen Fällen von großem Nutzen sein. Optimale Verbrennung •...

  • Seite 16: Wartung

    artung Reinigung Wartungsarbeiten sollten nur bei einem kalten Kaminofen erfolgen. Die tägliche Wartung des Kaminofens beschränkt sich auf ein Minimum. Nehmen Sie am besten einen Staubsauger mit kleinem Mundstück und weichen Borsten und saugen Sie den Kaminofen damit von außen ab, oder reinigen Sie ihn mit einem weichen, trockenen Tuch oder einem weichen Staubwedel.

  • Seite 17: Betriebsstörungen

    HWAM automatic (Zeichnung G) Die Rückwandplatte wird abgehoben. Der Ausgangspunkt der Fühlerstange wird bei kaltem Ofen kontrol- liert. Der Ausgangspunkt im kalten Zustand ist ca. 10° über waagerecht. Die Stange muß leicht gehen und federnd sind, wenn man ihn berührt, sowohl im kalten als auch im warmen Zustand.

  • Seite 18: Leistungserklärung

    Download der Leistungserklärung von unserer Webseite über folgende Links: HWAM 3610: www.hwam.de/dop/3610 HWAM 3620: www.hwam.de/dop/3620 HWAM 3630: www.hwam.de/dop/3630-3650 HWAM 3650: www.hwam.de/dop/3630-3650 HWAM 3640: www.hwam.de/dop/3640-3660 HWAM 3660: www.hwam.de/dop/3640-3660...

  • Seite 19: Istruzioni Per L'installazione

    337/334 kg Distanza da materiale infiammabile La stufa HWAM deve essere sempre messa su un pavimento ignifugo. Se la si pone su pavimenti in legno o simili, questi si devono coprire con piastre di materiale resistente al calore. N.B. HWAM 3610/3620 devono essere montate sempre a parete o su basamento.
  • Seite 20 Stabilire la distanza dal muro in modo da consentire l’accesso all’automatismo a fini di manutenzione. La stufa HWAM 3610/3620 con staffa a parete può essere montata alla parete, ma in tal caso è necessario abbassare la stufa per poter intervenire sull’automatismo.

  • Seite 21: Alloggiamento Delle Parti Singole

    4 viti (5). Alloggiamento delle parti singole Prima di installare la stufa, occorre accertarsi che tutti i suoi componenti siano posizionati correttamente. Sezione verticale delle stufe a legna HWAM (Disegno B): B1: HWAM 3610, HWAM 3620 B2: HWAM 3630, HWAM 3640 B3: HWAM 3650, HWAM 3660 Mensola del fumo.

  • Seite 22: Pulizia Della Canna Fumaria

    Piastra di copertura (Disegno D) La stufa HWAM viene fornita con una piastra di copertura per la griglia oscillante della cenere. Essa con- siste in una piastra di metallo tonda di circa 3 mm, va posata sulla griglia per evitare la caduta della brace nel cassetto della cenere ed è...
  • Seite 23 la vernice emani dei vapori. Si raccomanda quindi di garantire una buona aerazione del locale. I comandi sono ubicati dietro al cassetto estraibile sotto l’anta. Informazioni utili sulla combustione: Tipi di combustibile consentiti La stufa è omologata esclusivamente a norma EN per l’alimentazione a legna. Si consiglia di utilizzare blocchi di legna secca con un contenuto d’acqua max.
  • Seite 24 brevemente lo sportello e poi richiuderlo. Quando non sono più visibili fiamme gialle e si è creato uno strato di brace adeguato, è possibile alimentare nuovamente la stufa. È presente uno strato di brace adeguato quando il fondo della stufa è completa- mente coperto.

  • Seite 25: Ragguagli Generali

    Azionamento della valvola di regolazione nel vano riscaldato Nella parte alta della stufa, tra il ripiano superiore e il vano riscaldato, si trova una leva in grado di attivare o bloccare l’afflusso dell’aria di convezione nel vano stesso. Per attivare l’afflusso dell’aria di convezione, portare la leva verso sinistra;...

  • Seite 26: Manutenzione

    La legna conservata all’interno ha la tendenza a diventare troppo secca e a bruciarsi troppo velocemente. La stufa HWAM sono a norma EN 13240 esclusivamente per la combustione a legna. Si vieta quindi di usare in essa legname truciolato, verniciato, pressato e impregnato, come pure pure plastica o gomma.
  • Seite 27 Ove non lo fossero, occorre cambiarle. Servirsi solo di guarnizioni originali HWAM. Superficie Normalmente non occorre trattare la superficie. Gli eventuali graffi alla vernice possono venir rimediati spruzzandoli con spray senotherm.

  • Seite 28: Disturbi Del Funzionamento

    è usato la stufa in modo scorretto. Spegnere la stufa stessa e rivolgersi al rivenditore. IchIarazIone DI prestazIone La dichiarazione di prestazione può essere stampata dal nostro sito web seguendo questi link: HWAM 3610: www.hwam.com/dop/3610 HWAM 3620: www.hwam.com/dop/3620 HWAM 3630: www.hwam.com/dop/3630-3650 HWAM 3650: www.hwam.com/dop/3630-3650 HWAM 3640: www.hwam.com/dop/3640-3660 HWAM 3660: www.hwam.com/dop/3640-3660...

  • Seite 29: Instrucciones Para La Instalación

    HWAM 3660c/3660m con esteatita y piedras captadores de calor 337/334 kg La estufa HWAM debe instalarse siempre sobre una base no inflamable. Si se coloca sobre un piso de madera o similar, deberá cubrirlo con material no inflamable. NOTA: HWAM 3610/3620 siempre debe instalarse en pared o basamento.
  • Seite 30 Para el montaje en pared la estufa HWAM 3610/3620 deberá colocarse a un mínimo de 7 cm de suelo inflamable. Esto también se aplica aunque se haya instalado una placa de suelo en el piso. La distancia hasta la pared depende de la reparación de las piezas automáticas.
  • Seite 31 Ranura longitudinal de las estufas (ilustración B) B1: HWAM 3610, HWAM 3620 B2: HWAM 3630, HWAM 3640 B3: HWAM 3650, HWAM 3660 1. Placa para el humo. Debe estar situada en el riel de acero y al centro de la parte delantera del soporte.
  • Seite 32 Tapa de la cubierta (ilustración D) Su estufa HWAM se entrega con una tapa suelta para la parrilla sacudidora. Esta tapa es una chapa de hierro de 3 mm. que se coloca sobre la parrilla para evitar que las brasas caigan al cajón de cenizas. La tapa se coloca a unos 8 mm.

  • Seite 33: Instrucciones Para La Alimentación Del Fuego - Leña

    nstruccIones para la alImentacIón Del Fuego leña Al encender la estufa por primera vez las juntas de sellado se endurecen, por lo que tanto la puerta, como el cajón de las cenizas deben abrirse con mucho cuidado, ya que existe el riesgo de que las juntas se queden pegadas.
  • Seite 34 2. Segunda alimentación Subir al máximo el regulador de temperatura (ilustración E, 1). Colocar dos trozos de leña (con un diámetro de entre 5 y 8 cm) en posición horizontal en el fondo de la cámara de combustión (peso equivalente a entre 1 y 2 kg).

  • Seite 35: Generalidades

    No olvide que debe volver a cerrar el regulador de temperatura. Recuerde que si alimenta el fuego con otros tipos de combustible que no sea madera hará que el cristal se ennegrezca de hollín. Funcionamiento del obturador del acumulador de calor En la parte trasera de la estufa, entre la placa superior y el acumulador de calor, hay un obturador que permite abrir y cerrar la entrada de aire de convección al acumulador.

  • Seite 36: Limpieza Del Vidrio

    • Encienda poca cantidad a la vez. La mejor combustión se obtiene quemando poco a poco y con frecuencia. Si quema mucho material de una sola vez, tarda mucho en aumentar la temperatura hasta conseguir una combustión adecuada. • Vigile que haya una cantidad suficiente de aire. Garantice que haya suficiente aire, especialmente al comienzo, para que la temperatura en el horno suba rápidamente.

  • Seite 37: Mantenimiento

    antenImIento Limpieza exterior Sólo se puede hacer el mantenimiento de la estufa cuando ésta esté fría. El mantenimiento diario se reduce al mínimo. Lo mejor es pasarle la aspiradora con la boquilla del cepillo suavemente. También puede limpiar la estufa con un paño suave y seco o bien, con un deshollinador suave. No se olvide hacerlo siempre con la estufa en frío.

  • Seite 38: Problemas De Funcionamiento

    DeclaracIón De prestacIones La declaración de prestaciones puede descargarse desde nuestro sitio web mediante los siguientes enlaces: HWAM 3610: www.hwam.com/dop/3610 HWAM 3620: www.hwam.com/dop/3620 HWAM 3630: www.hwam.com/dop/3630-3650 HWAM 3650: www.hwam.com/dop/3630-3650 HWAM 3640: www.hwam.com/dop/3640-3660 HWAM 3660:...
